ValveMate 7100コントローラー
23
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
設定方法
RUNモードでバルブ運転中に調整をするには
ステップ 1 CYCLEボタン を押すとLED表示が点滅し、時間調整が可能になります。
ステップ 2 または ボタンを押して、バルブの開放時間を調整します。
ステップ 3 CYCLEボタン を押すと、LED表示の点滅が止まります。
コントローラーをSTEADYモードに設定するには
ステップ 1 MODEボタン を押し、STEADYになるまでスクロールさせます。
ステップ 2 または ボタンを押して、TIMEまたはSTEADY吐出のいずれかを選択します。
ステップ 3 が表示されたら、モードボタンを押してRUNモードにします。
TEACHモードを使用するには
ステップ 1 MODEボタン TEACHモードを使用するには
ステップ 2 CYCLEボタン を押し続けるか、TEACHモードでフットペダルを押すと、TEACH機能が開始
される前にLED表示が点滅します。
ステップ 3 CYCLEボタン 、あるいは、フットペダルを押し続けて、吐出時間を増加させます。
ステップ 4 プログラムされたパルス時間の微調整は または ボタンを押します。
ステップ 5 ボタンを同時に押すと、時間が0にリセットされ、TEACHモードが再開します。
PURGEモードにするには
ステップ 1 MODEボタン を押して、PURGEになるまでスクロールさせます。
ステップ 2 CYCLEボタン 、あるいはフットペダルを押して、ディスペンスバルブのパージを行ないます。
ValveMate 7100コントローラー
24
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

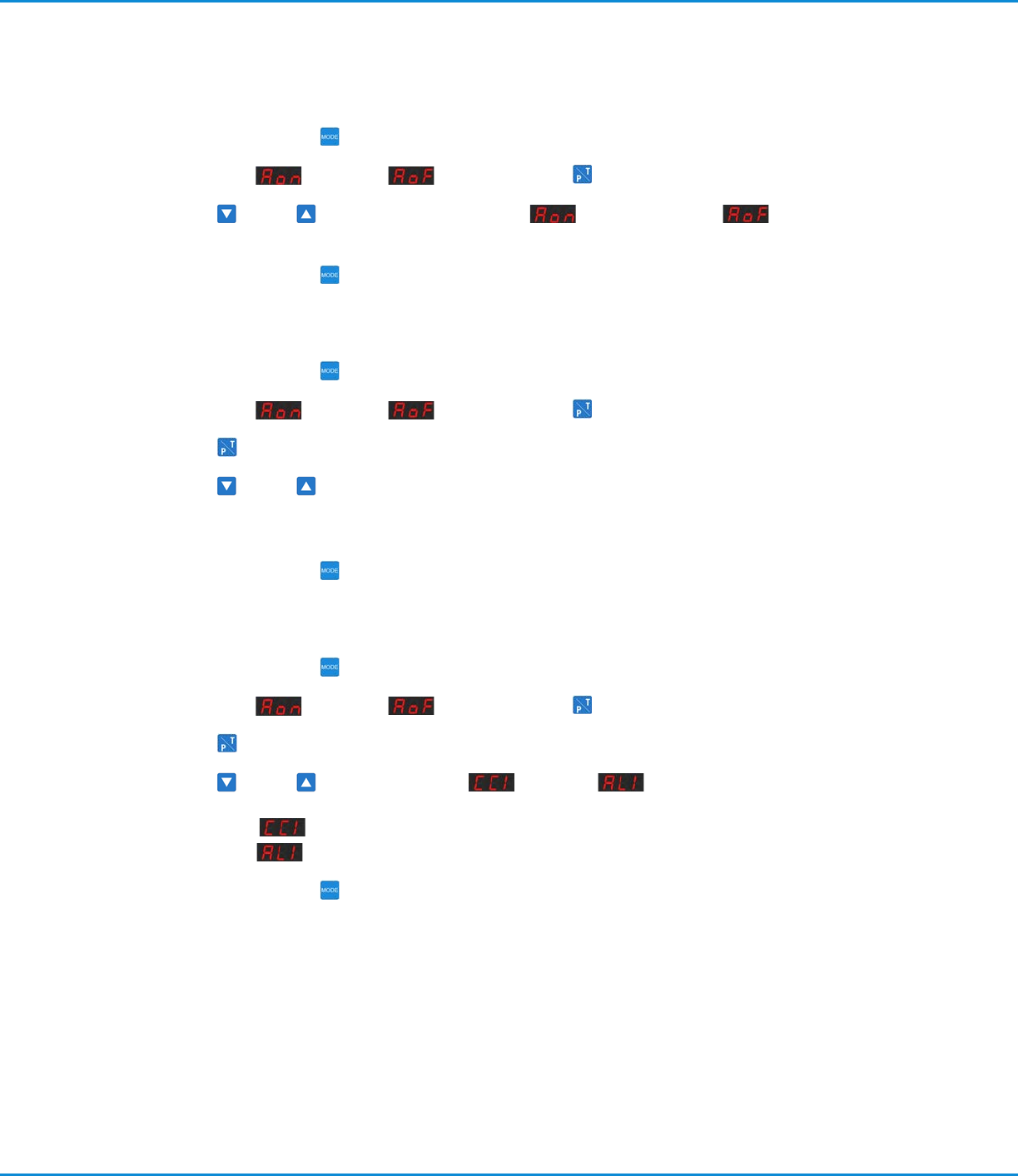

圧力低下アラームを有効/無効にするには
ステップ 1 MODEボタン を押し、STEADYになるまでスクロールさせます。
ステップ 2 Aon またはAof が表示されるまで、 ボタンを押し続けます。
ステップ 3 または ボタンを押して、アラームオン またはアラームオフ のいずれかを選
択します。
ステップ 4 MODEボタン を押すと設定を終了します。
圧力の単位表示のpsiあるいはbarを選択するには
ステップ 1 MODEボタン を押し、STEADYになるまでスクロールさせます。
ステップ 2 Aon またはAof が表示されるまで、 ボタンを押し続けます。
ステップ 3 ボタンを1度押します。
ステップ 4 または ボタンを押して、barまたはpsiのいずれかを選択します。
psi表示： 0.0～101.0
bar表示： 0.0～7.0
ステップ 5 MODEボタン を押すと設定を終了します。
CCINITI/Oを外部アラーム入力として有効/無効にするには
ステップ 1 MODEボタン を押し、STEADYになるまでスクロールさせます。
ステップ 2 Aon またはAof が表示されるまで、 ボタンを押し続けます。
ステップ 3 ボタンを2回押します。
ステップ 4 または ボタンを押して、CCI またはALI 。
の い ず れ か を 選 択 し ま す：
C C I： 閉接点起動入力
A L I： 外部アラーム入力
ステップ 5 MODEボタン を押すと設定を終了します。
設定方法（続き）
ValveMate 7100コントローラー
25
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
パーツ番号
パーツ番号 説明
7015340 ValveMate 7100シングルバルブコントローラー

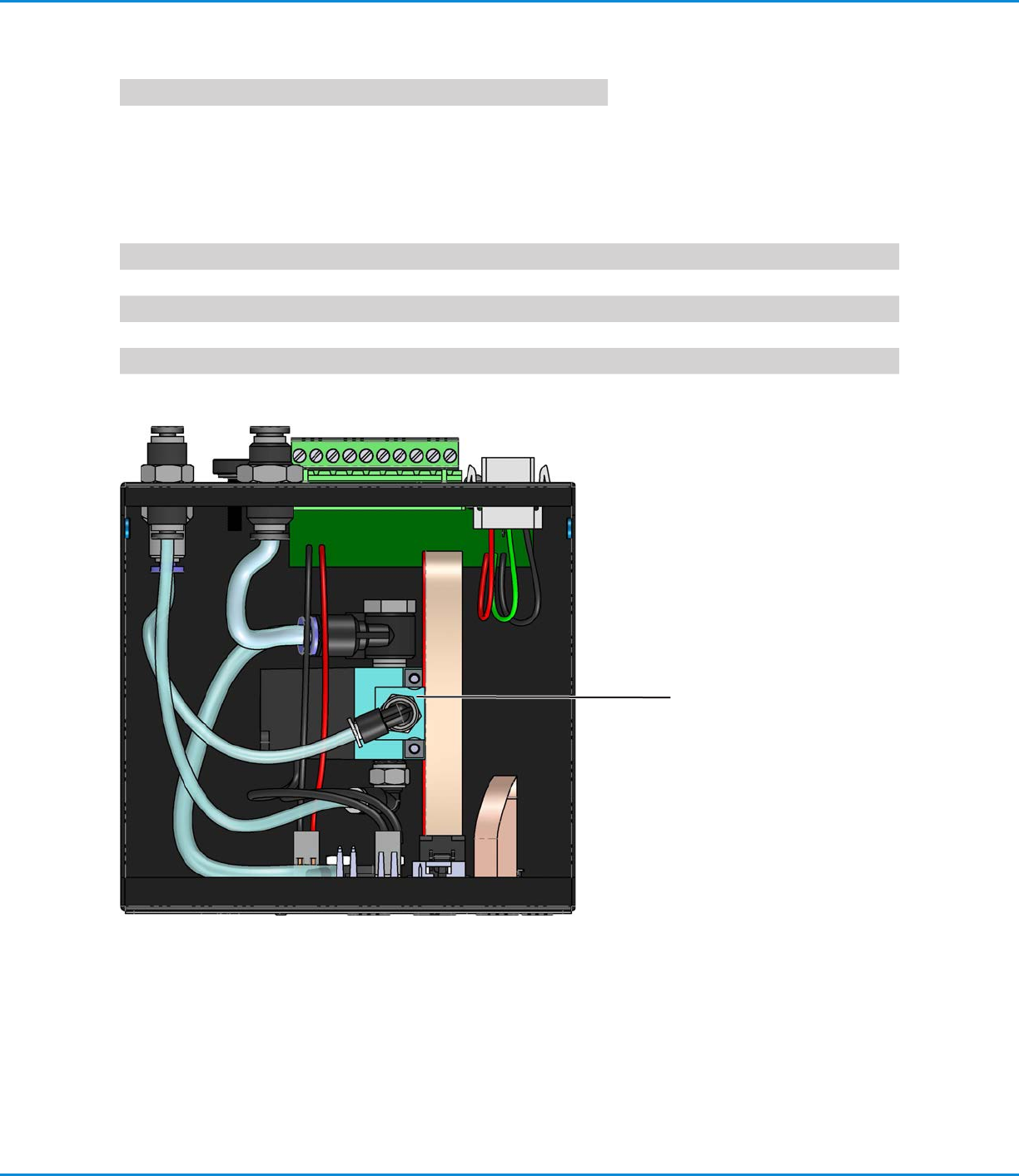

交換用部品
パーツ番号 説明
7026520 バルブソレノイド DC24V 1.8W （コネクター付） キット
7026519 DC 外部電源キット 7100 / 7140（ここには示されていません）
7026543 DCケーブルアッセンブリ-2m-固定コネクターキット（ここには示されていません）
7026544 パネル取付キット 7100/7140用（ここには示されていません）
7026520
