ValveMate 7100コントローラー
19
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

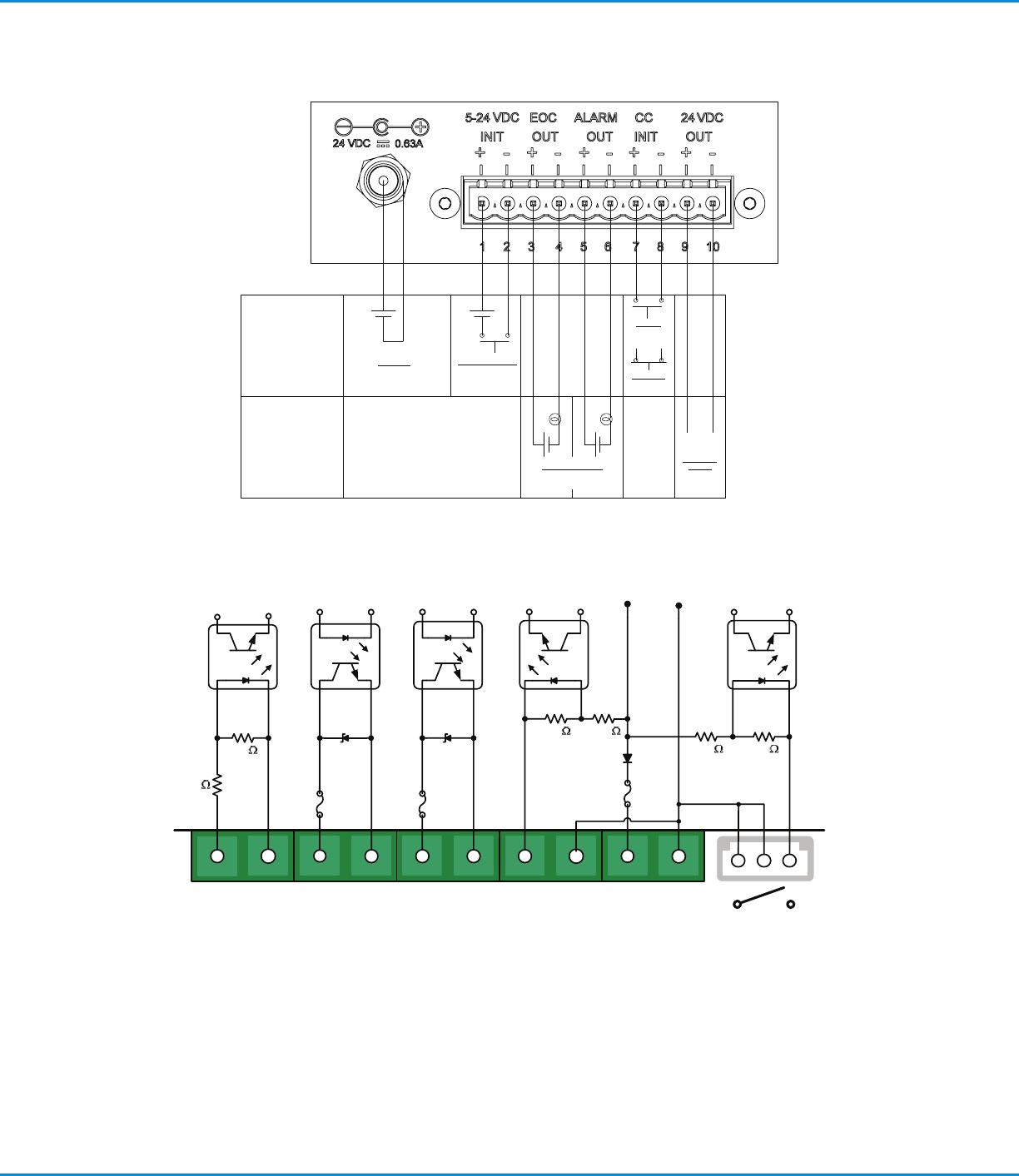

I/O接続図
VOLTAGE INITIATE
5-24 VDC
3 mA AT 5VDC
19 mA AT 24 VDC
POWER IN
24 VDC
0.63 A MAX.
INPUTS
OUTPUTS
++
SWITCH CLOSURES
24 VDC MAX.
100 mA MAX.
++
CC INIT
NO SWITCH
19 mA MAX.
or
COURTESY
SUPPLY
24 VDC
200 mA MAX.
+
-
ALARM IN
NC SWITCH
19 mA MAX.
+24VDC COM
5601.2K
200 mA
100 mA
ALARM
OUT
CC
INIT
24 VDC
OUT
EOC
OUT
5–24 VDC
INIT
+-+-+-+-+-
100 mA
1.2K560
560
1.2K
12345678 9 10
I/O外部配線図
I/O電気回路図
入力
出力
ValveMate 7100コントローラー
20
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

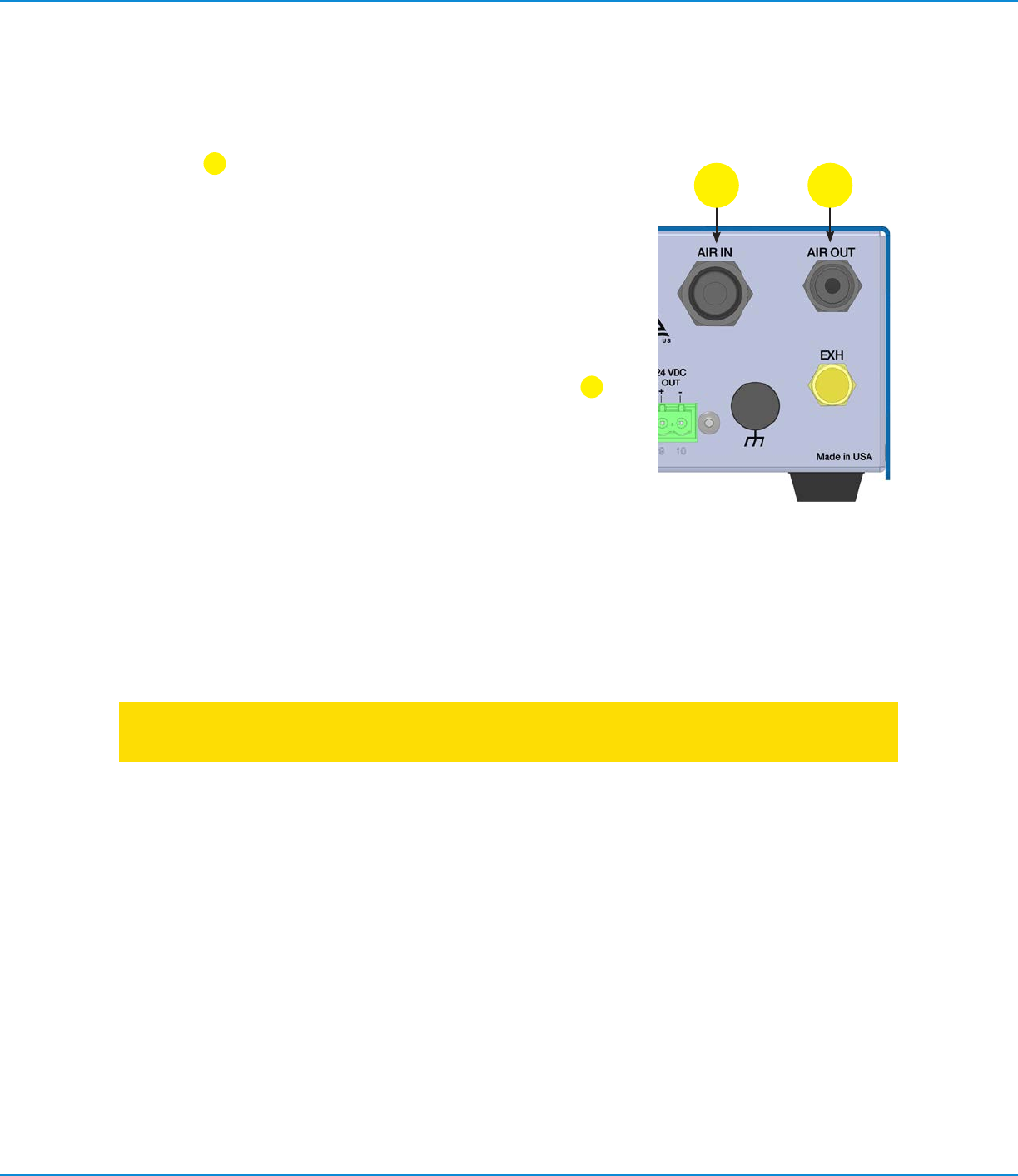

エアー配管接続
エアー出力接続
バルブの駆動エアーチューブを、ValveMate 7100コントローラー背面のエ
アー出力部
1
に接続します。
エアー入力接続
まず、ValveMateを供給エアーに接続します。このとき、同梱の5ミクロンフィ
ルターレギュレーター（#7002002）を供給エアー口に取り付けてください。
フィルターレギュレーターのエアー出口に、プッシュイン継手付きのT字エア
ー継手（#7016230）を取り付けます（タンク/カートリッジに付属）。
外径6mmエアーチューブ（3m）が同梱されています。付属の6mmプッシュ
イン継手を使用し、片側を#7016230のT字エアー継手に接続します。チュ
ーブの反対側の端を、ValveMate 7100のエアー入力コネクター
2
へ 、奥
までしっかりと挿入します。エアーチューブが継手全体にしっかりと挿入され
ているか 確 認してください 。
#7002002フィルターレギュレーターの圧力を、0.48Mpa（70psi）に設定
します。
T字エアー継手のクイックコネクターは、タンクのエアー圧レギュレーターへ
エアー圧に供給します。この接続は、後から行います。
重 要： エアー出力継手には、安全停止バルブがついています。適正なエアー流量が得られるよう、チューブが継
手に確実に取り付けられていることをご確認ください。
12
ValveMate 7100コントローラー
21
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

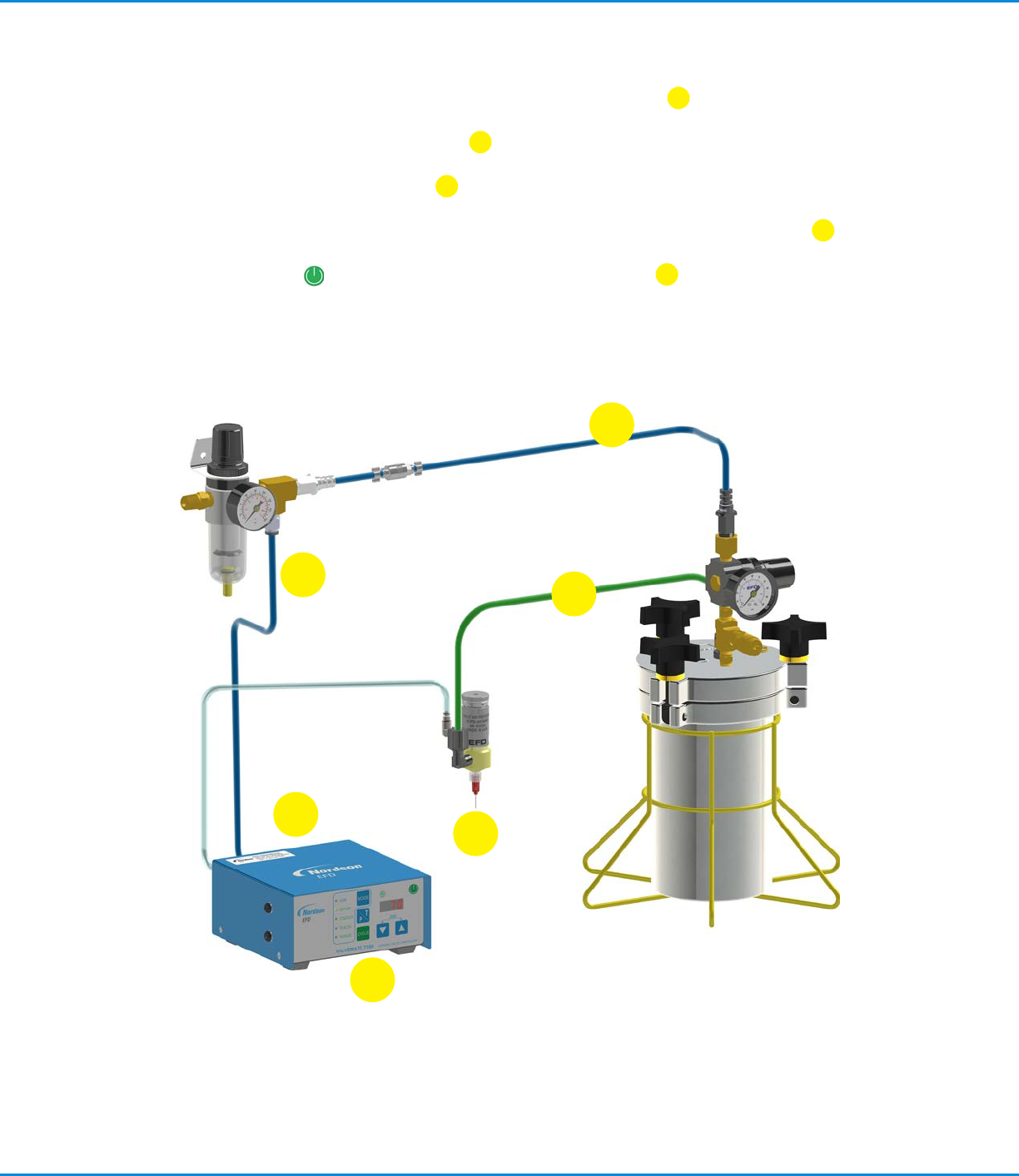

最 終チェックリスト
1. ValveMate 7100へのエアー圧が0.48Mpa（70psi）に設定されている。
1
2. 起動用の結線とI/Oが正しく配線されている。
2
3. バ ル ブ と タ ン ク が 正 し く 接 続 さ れ て い る 。
3
4. バルブが 設定され 、ディスペンシングノズルがバルブの取 付ガイドに従って取り付けられている。
4
5. 電源をオンにした際、 インジケーターランプとLED表示が点灯する。
5
1
2
5
3
4
3
