ValveMate 7100コントローラー

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

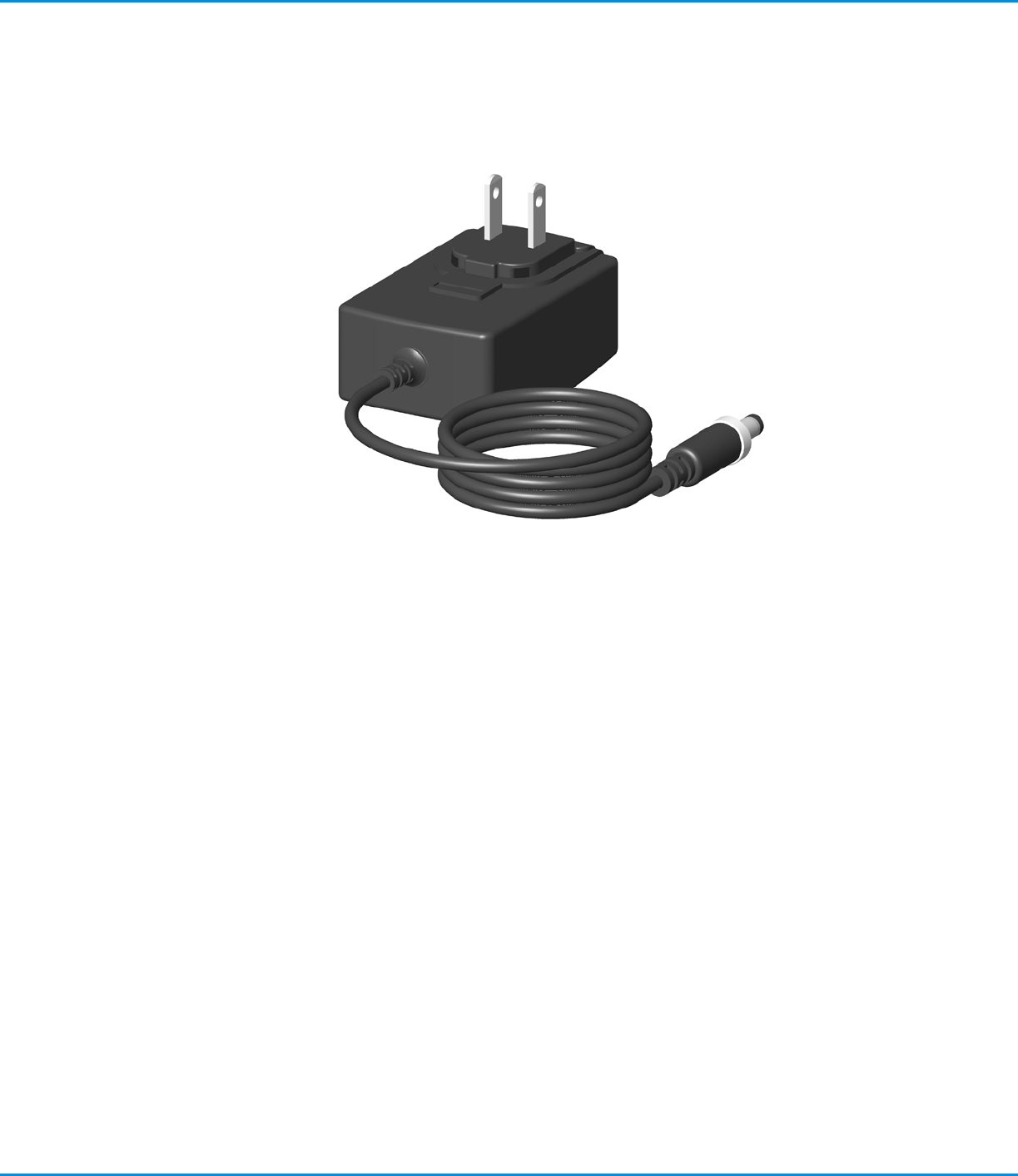

外部電源アダプター

ValveMate 7100には、固定用リングコネクター付のユニバーサルDC24V外付電源が付属しています。適切な

位置を選んで、適切な入力電圧と接続してください。

ValveMate 7100コントローラー

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

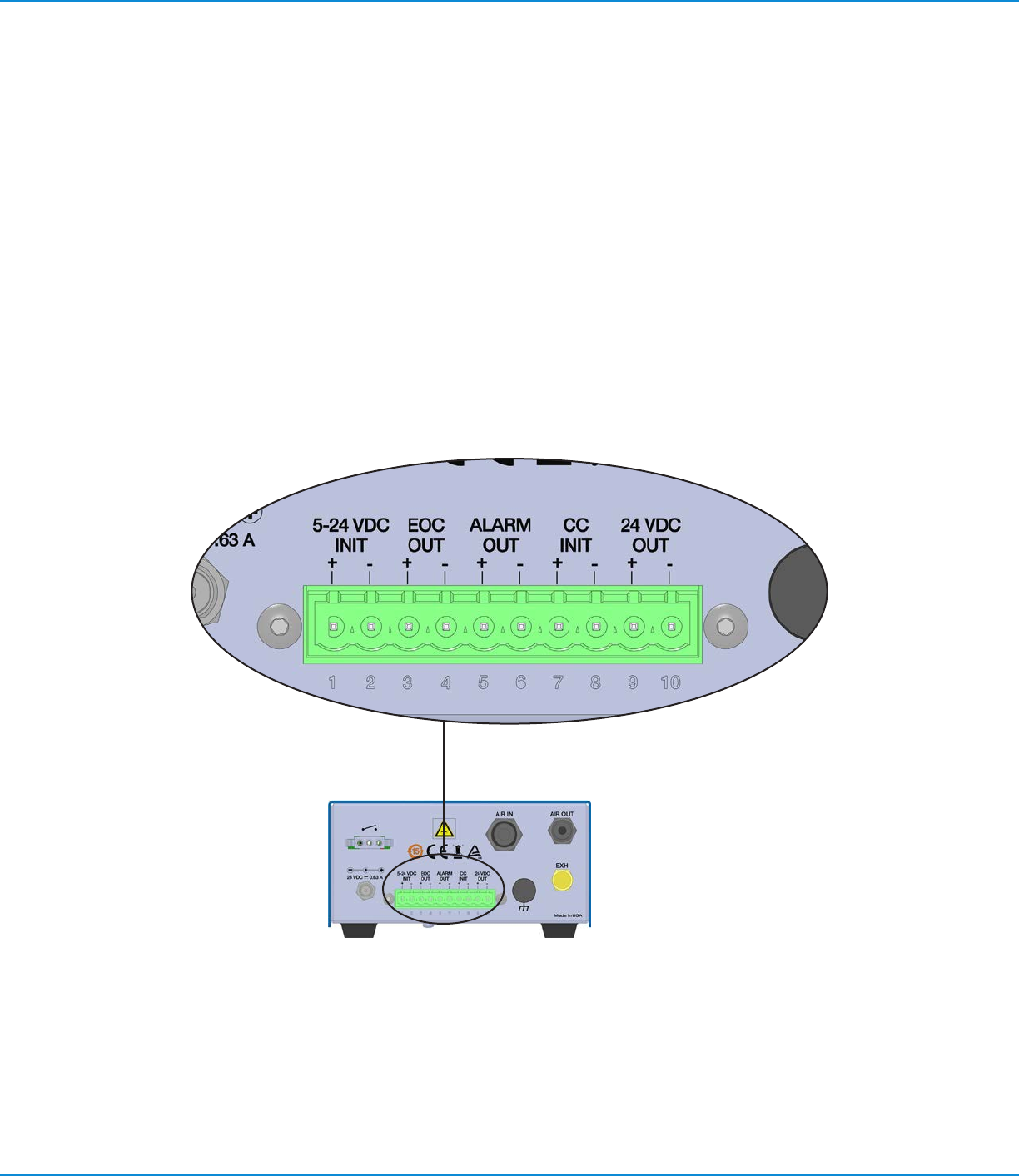

入力/出力接続

10ピンの端子板には、DC5～24Vと閉接点CC起動入力が含まれます。出力には、アラーム出力、吐出サイクル終

了（EOC）出力、そしてDC24V出力サービス端子があります。

• 5–24 VDC INIT： DC5～24V入力電圧で、起動入力が有効になります。

• EOC OUT：サイクル終了のフィードバックをします。

• ALARM OUT：アラーム状態が確認された場合に閉じる回路です。

• CC INIT：起動入力が、閉接点スイッチ共に有効となります。

• 24 VDC OUT：サービス出力（DC24V、100mA）

注： ALARM OUTとEOC（サイクル終了）は、RUNモードでのみ機能します。

ValveMate 7100コントローラー

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

起動接続

ValveMate7100は以下の3種類の入力により起動します。

• 5–24 VDC INIT： 5–24 VDC INIT端子へDC5～24Vを印加。1ピンと2ピン。

• CC INIT： CC INIT端子へ機械接点を接続。7ピント8ピン。

• フットペダル：オプション品のEFD製フットペダル（パーツ番号#7014865）を使用し、フットペダルコネクタ

に接続。

接続図は19ページをご参照ください。

アラーム出力接続

ValveMate 7100は、アラーム出力回路があります。アラーム出力回路はアラーム状態が確認されると閉じます。

ノーマルオープンの電気スイッチで、外部の信号装置やPLC入力へのDC5～24V回路をスイッチングすることが

できます。最大負荷は100mA、DC5～24Vです。

アラーム入力接続

ValveMate 7100では、外部アラーム信号用として、CC INIT起動入力を使用することが可能です。有効にする

場合は、23ページの「設定方法」の項目をご参照ください。アラーム入力として有効な状態の場合は、7ピンと8ピ

ンのCC INITは、タンク残量フロートスイッチなどのノーマルクローズのスイッチへ接続されます。7ピンと8ピン

は、ディスペンスバルブサイクルを起動するために閉じていなければなりません。

サイクル終了接続（EOC）

ValveMate 7100には、ディスペンスバルブの起動が有効になっていることを認識するためのサイクル終了

（EOC）信号回路が組み込まれています。EOC回路は通常はノーマルクローズの電気スイッチで、外部信号装

置やPLCの5–24V回路をスイッチングすることができます。最大負荷は100mA、DC5～24Vです。サイクル終了

（EOC）信号は、ValveMate 7100がRUNモードの状態でのみ機能します。サイクル終了（EOC）は、吐出サイク

ルが無効になっているRUNモードでは閉じていますが、吐出サイクルが開始するとEOCスイッチが開き、完了す

ると閉じます。

DC24V出力

DC24V 100mAのサービス端子は、信号送信のためのサイクル終了やアラーム出力回路が外部回路をシグナリ

ングする際に必要な電力を提供するために使用されます。また、インジケーター装置や5–24 VDC INIT 起動回

路を閉接点スイッチから起動するための電源としても使用することが可能です。

入力/出力接続（続き）
