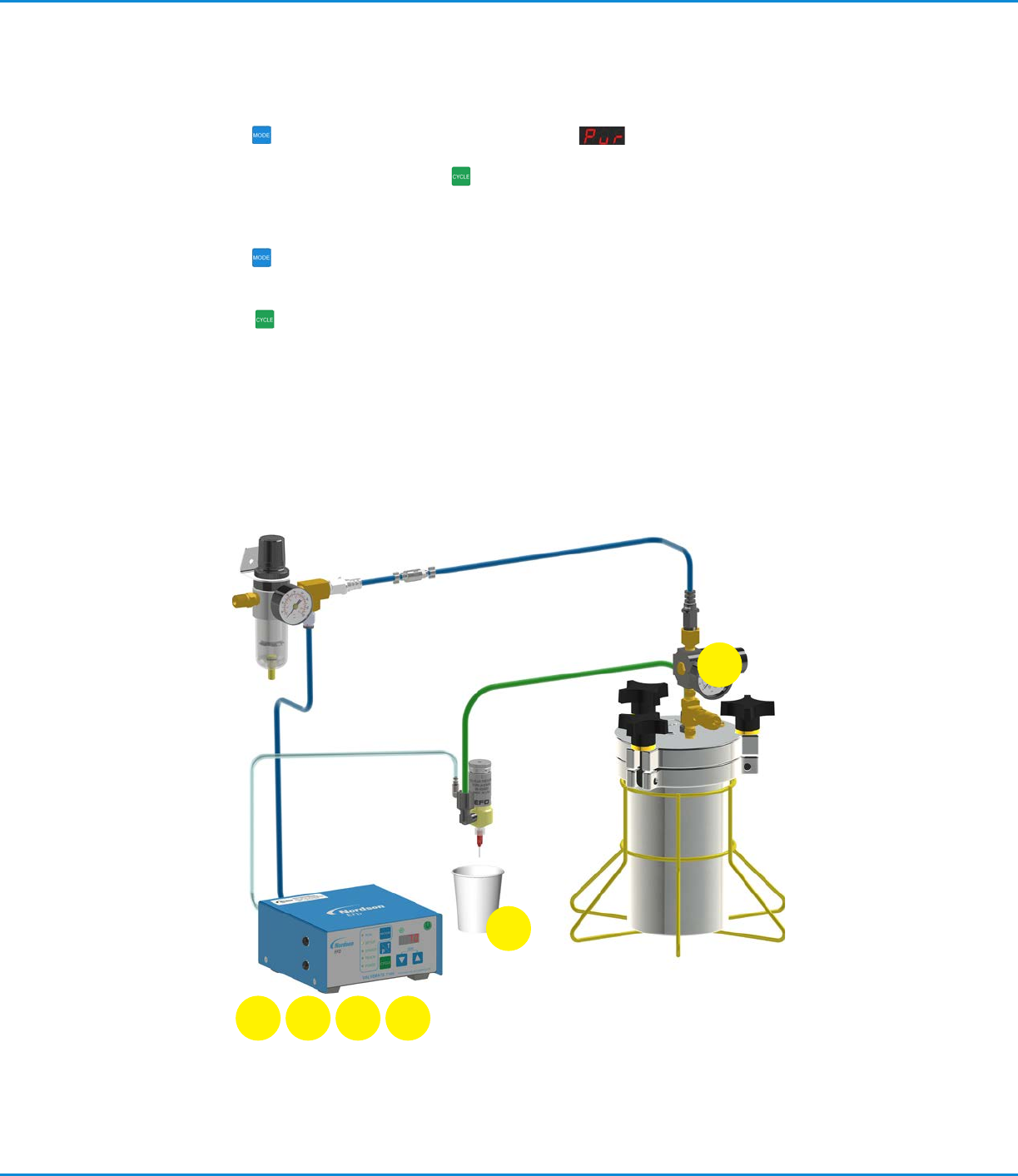

ディスペンスバルブのテスト
1. タンク圧を設定します。低粘度液剤の場合は、タンク圧を低く、高粘度液剤の場合は、高く設定してください。
2. MODEボタン を使用し、コントローラーをPURGEモード にします。
3. バルブの下に容器を置いて、CYCLEボタン を押してバルブを開放し、システムからエアーが出尽くすまで
液剤を流し続けます。タンク圧、またはバルブストロークノブで、液剤の流量を調整します。流量が多すぎる
と、小さいドットの設定が困難になったり、液剤が飛び散ったりする恐れがあります。
4. MODEボタン を再度押し、コントローラーをセットアップモードにします。LED画面下の上下ボタンを使
用し吐出時間を0.050秒に設定します。
5. CYCLEボタン を 押 し て 、吐 出 サ イ ク ル を 起 動 し ま す 。希 望 の 吐 出 サ イ ズ に な る ま で 、吐 出 時 間 ま た は タ ン
ク圧を増減して調整します。吐出サイズの主要調整要素はバルブの開放時間です。
6. 装置を起動すると、機械制御により起動の準備が整います。この時、ValveMate 7100がRUNモードである
ことを 確 認してください 。
1
2 5
3
4 6
ValveMate 7100コントローラー
23
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
設定方法
RUNモードでバルブ運転中に調整をするには
ステップ 1 CYCLEボタン を押すとLED表示が点滅し、時間調整が可能になります。
ステップ 2 または ボタンを押して、バルブの開放時間を調整します。
ステップ 3 CYCLEボタン を押すと、LED表示の点滅が止まります。
コントローラーをSTEADYモードに設定するには
ステップ 1 MODEボタン を押し、STEADYになるまでスクロールさせます。
ステップ 2 または ボタンを押して、TIMEまたはSTEADY吐出のいずれかを選択します。
ステップ 3 が表示されたら、モードボタンを押してRUNモードにします。
TEACHモードを使用するには
ステップ 1 MODEボタン TEACHモードを使用するには
ステップ 2 CYCLEボタン を押し続けるか、TEACHモードでフットペダルを押すと、TEACH機能が開始
される前にLED表示が点滅します。
ステップ 3 CYCLEボタン 、あるいは、フットペダルを押し続けて、吐出時間を増加させます。
ステップ 4 プログラムされたパルス時間の微調整は または ボタンを押します。
ステップ 5 ボタンを同時に押すと、時間が0にリセットされ、TEACHモードが再開します。
PURGEモードにするには
ステップ 1 MODEボタン を押して、PURGEになるまでスクロールさせます。
ステップ 2 CYCLEボタン 、あるいはフットペダルを押して、ディスペンスバルブのパージを行ないます。
ValveMate 7100コントローラー
24
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
圧力低下アラームを有効/無効にするには
ステップ 1 MODEボタン を押し、STEADYになるまでスクロールさせます。
ステップ 2 Aon またはAof が表示されるまで、 ボタンを押し続けます。
ステップ 3 または ボタンを押して、アラームオン またはアラームオフ のいずれかを選
択します。
ステップ 4 MODEボタン を押すと設定を終了します。
圧力の単位表示のpsiあるいはbarを選択するには
ステップ 1 MODEボタン を押し、STEADYになるまでスクロールさせます。
ステップ 2 Aon またはAof が表示されるまで、 ボタンを押し続けます。
ステップ 3 ボタンを1度押します。
ステップ 4 または ボタンを押して、barまたはpsiのいずれかを選択します。
psi表示： 0.0～101.0
bar表示： 0.0～7.0
ステップ 5 MODEボタン を押すと設定を終了します。
CCINITI/Oを外部アラーム入力として有効/無効にするには
ステップ 1 MODEボタン を押し、STEADYになるまでスクロールさせます。
ステップ 2 Aon またはAof が表示されるまで、 ボタンを押し続けます。
ステップ 3 ボタンを2回押します。
ステップ 4 または ボタンを押して、CCI またはALI 。
の い ず れ か を 選 択 し ま す：
C C I： 閉接点起動入力
A L I： 外部アラーム入力
ステップ 5 MODEボタン を押すと設定を終了します。
設定方法（続き）
