100 自动支撑销对应工作头 对自动支撑销夹头进行点检 对自动支撑销夹头进行点检 活动部 夹头 使活动部活动。 用手指按压夹头。 请确认活动部和夹头部是否能顺畅活动。 如果滑动部位粘有异物，则请用干净的布头或棉签进行擦拭。 如果运动不顺滑，则请联系本公司售后服务人员或代理店。 每 12,000 小时 (每 1 年零 6 个月) 如果滑动部位粘有异物，则请用干净的布头或棉签进行擦拭。 如果运动不顺滑，则请联系本公司售后服务人员或代理店。
99
0.69 Nm
H24, H24S(G)
H24A
O型圈
H24A: 2MGTHA0617xx
H24/H24S(G): 2MGTHA0596xx
O型圈
H24A：9个
H24/H24S(G)：6个
每12,000小时 (每1年零6个月)
H24(A), H24S(G)工作头
0.1 Nm
紧固转矩
O型圈更换治具
(2MGKHJ0005xx)
注 意
加完油之后请正确安装机械阀。
如果拧紧螺丝时机械阀被卡在圆环处，则有可能会损坏圆环。
加油量如下所示。请适量涂敷润滑油。
O型圈： 0.001 cc
向机械阀加油时需要以下的治具。
机械阀加油治具
H24, H24S(G): 2AGTHJ0066xx
H24(A), H24S(G): 2AGTHJ0117xx
关于详细内容，请参考「NXTⅢ 机械手册」内的「5.预防保养」-
「贴装工作头机械阀O型圈的更换」章节。
更换机械阀更换机械阀
O
型圈
型圈

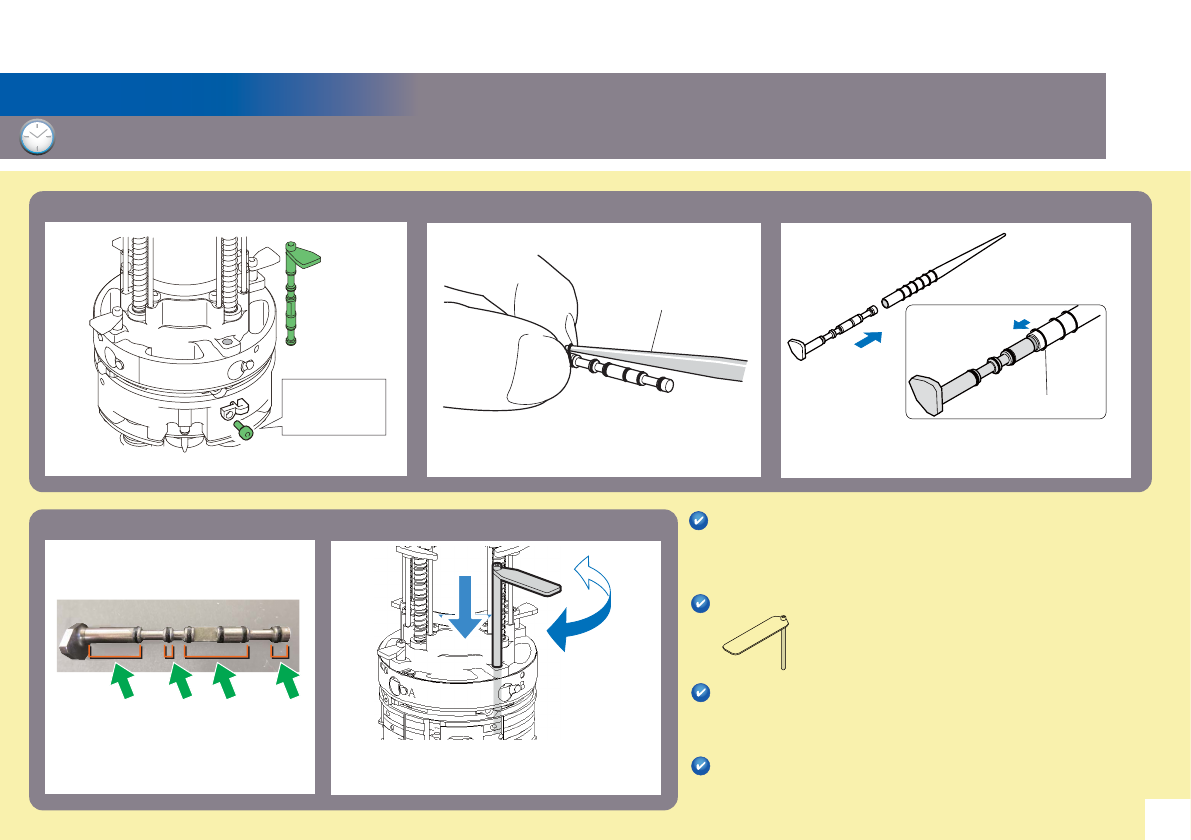

更换机械阀O型圈
加油位置有污垢时请用布或其他物品擦拭干净。
拆除机械阀。
拆除O型圈。 安装新的O型圈。
给O型圈加油
安装后O型圈后给O型圈涂敷
MDV235-ZB。
使用治具在机械阀安装孔上涂敷
MDV235-ZB。
安装机械阀： 0.007 cc
机械阀的凹槽部积有润滑油时请清除掉润华油。
加油治具的前端附着润滑油时请擦拭掉润滑油。
机械阀安装孔的周围附着润滑油时请擦拭掉润滑油。
100
自动支撑销对应工作头
对自动支撑销夹头进行点检对自动支撑销夹头进行点检
活动部
夹头

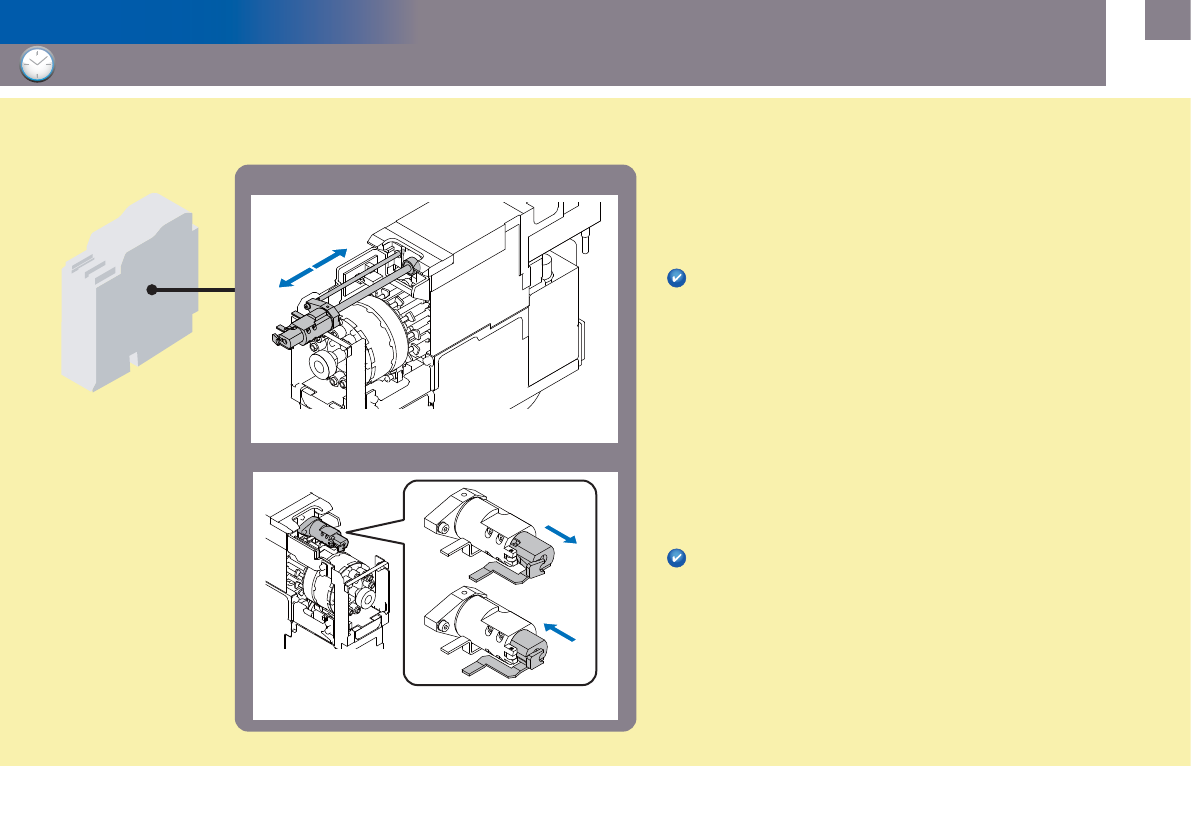

使活动部活动。
用手指按压夹头。
请确认活动部和夹头部是否能顺畅活动。
如果滑动部位粘有异物，则请用干净的布头或棉签进行擦拭。
如果运动不顺滑，则请联系本公司售后服务人员或代理店。
每12,000小时 (每1年零6个月)
如果滑动部位粘有异物，则请用干净的布头或棉签进行擦拭。
如果运动不顺滑，则请联系本公司售后服务人员或代理店。
101
机械阀加油治具
R4: 2AGKHJ0299xx
R12: 2AGKHJ0300xx
每12,000小时 (每1年零6个月)
O型圈 (A5053C)
O型圈更换治具
(PM072Mx)
加油量如下所示。请适量涂敷润滑油。
O型圈： 0.003 cc
向机械阀加油时需要以下的治具。
关于详细内容，请参考「Dyna工作头(DX)使用说明书」内的
「5.预防保养」-「R4/R12型自动更换头机械阀O形圈的更换
和加油」章节。
DX工作头用自动更换头（R4, R12）
R12: 0.20 Nm
R4: 0.35 Nm
紧固转矩
更换机械阀更换机械阀
O
型圈
型圈
更换机械阀O型圈
加油位置有污垢时请用布或其他物品擦拭干净。
拆除机械阀。
拆除O型圈。 安装新的O型圈。
给O型圈加油
安装后O型圈后给O型圈涂敷
MDV235-ZB。
使用治具在机械阀安装孔上涂敷
MDV235-ZB。
安装机械阀： 0.020 cc
机械阀的凹槽部积有润滑油时请清除掉润华油。
加油治具的前端附着润滑油时请擦拭掉润滑油。
机械阀安装孔的周围附着润滑油时请擦拭掉润滑油。
