79 每 8,000 小时一次 ( 1 年) 模组 模组内过滤器的清扫 模组内过滤器的清扫 污染严重时，请更换过滤器。 图号 a ： 2MGTBC0144xx b ： 2MGTBC0141xx c ： 2MGTBC0208xx d ： 2MGTBC0303xx 更换方法请参照《 NXTIII 机械手册》 「5 . 预防保养」-「模组内过滤器的清扫」。 首先、请取出过滤器。 模组内过滤器 用气枪为过滤器除尘。 a b c d
78
每8,000小时一次 (1年)

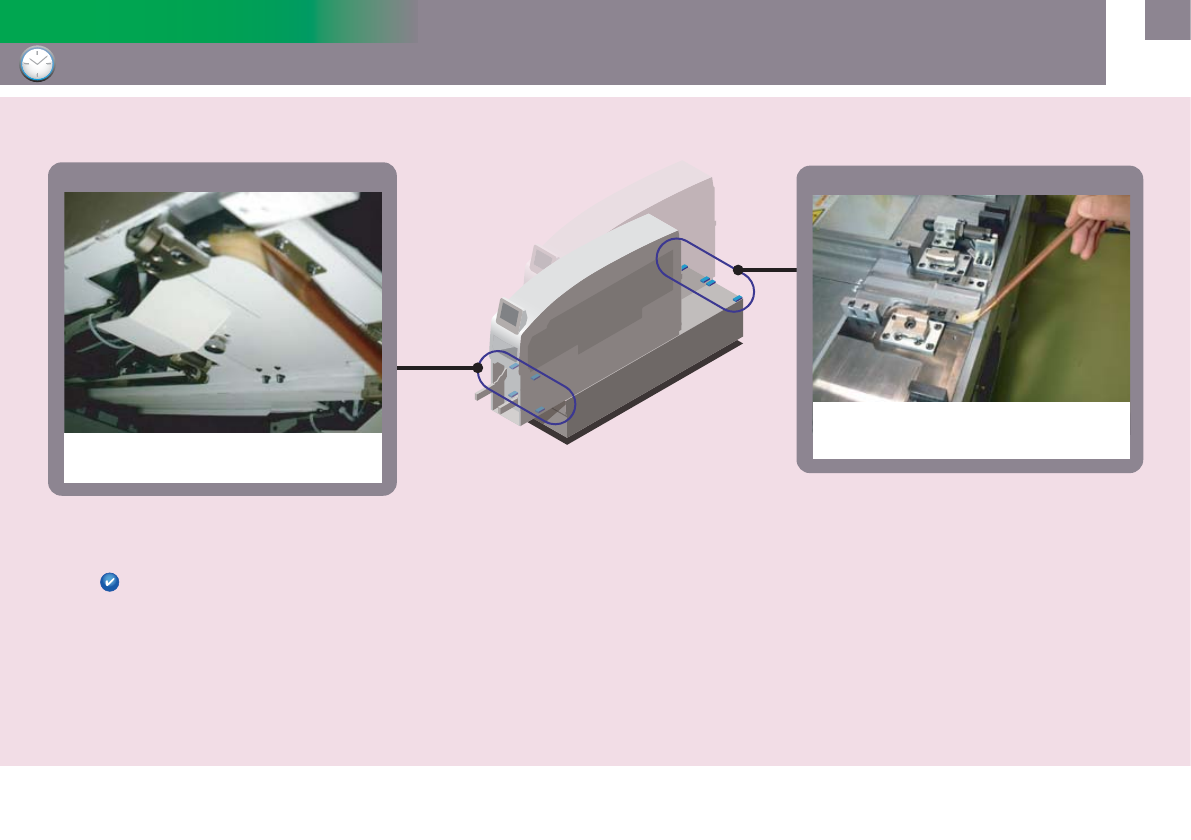

基座
向支撑块加油向支撑块加油
模组侧支撑块
基座侧支撑块
薄薄涂敷一层
Daphne Grease MP No.2。
薄薄涂敷一层
Daphne Grease MP No.2。
加油量如下所示。请注入适量润滑油
加油位置沾染污垢时，请使用干净的布擦拭。
前方支撑块：0.4 cc
后方支撑块：0.6 cc
79
每8,000小时一次 (1年)

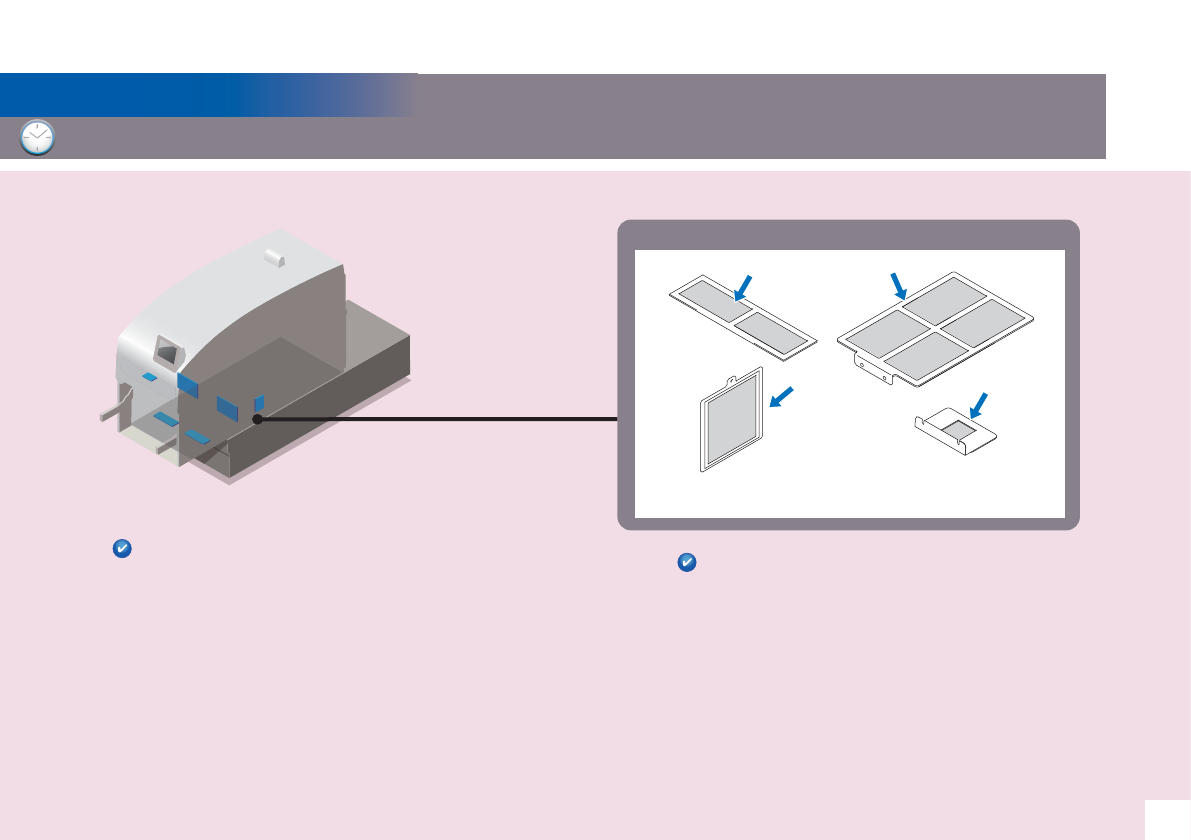

模组
模组内过滤器的清扫模组内过滤器的清扫
污染严重时，请更换过滤器。
图号
a：2MGTBC0144xx
b：2MGTBC0141xx
c：2MGTBC0208xx
d：2MGTBC0303xx
更换方法请参照《NXTIII 机械手册》
「5.预防保养」-「模组内过滤器的清扫」。
首先、请取出过滤器。
模组内过滤器
用气枪为过滤器除尘。
a
b
cd
80
每8,000小时一次（1年）

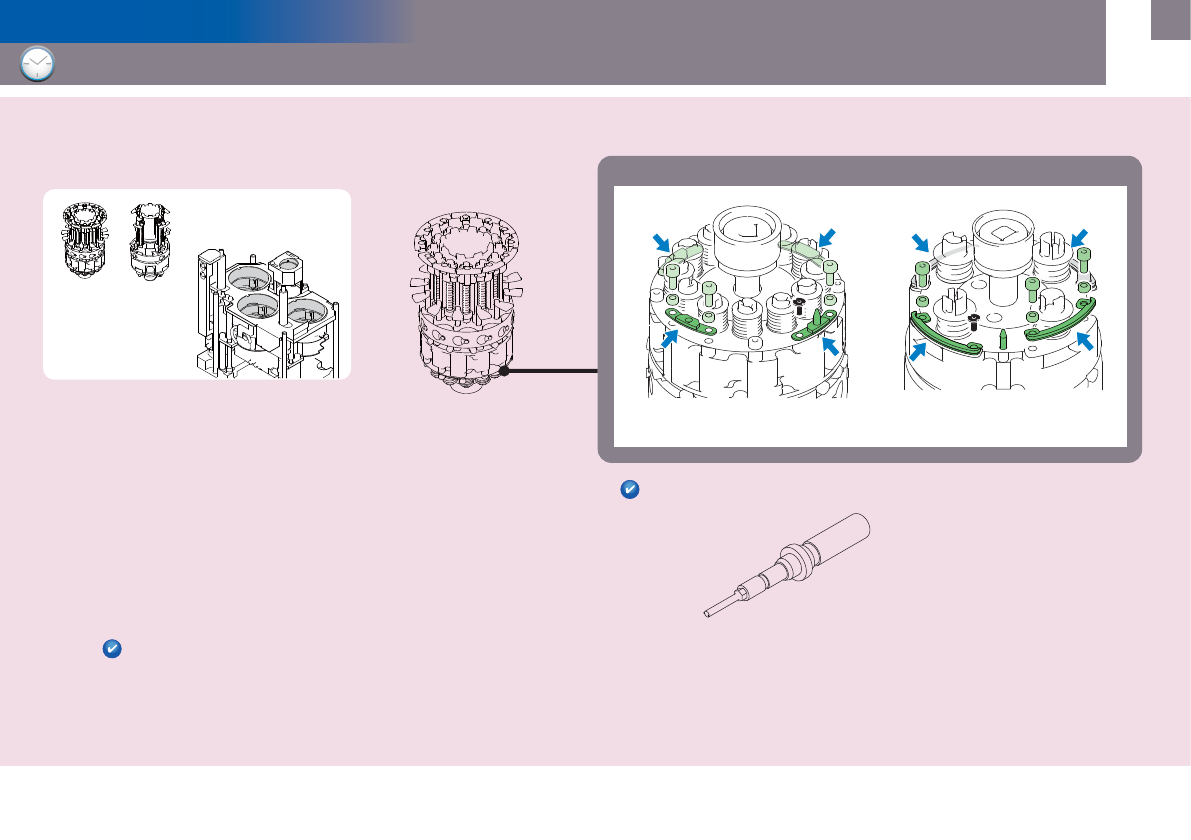

DX工作头用自动更换头
更换就位带更换就位带
请从自动更换头置放台取出
自动更换头(R4, R12)。
R12 R4
就位带的更换
请松开螺栓后,更换就位带。
R12 R4
图号：2AGKHL0118xx (R12)
2AGKHL0119xx (R4)
安装和取出平头螺栓（图中黑色）时,请使用转矩螺丝刀。
拧紧时的规定转矩为12cNm。
转矩螺丝刀（2AGKHJ0264xx）
此作业需要专用的转矩螺丝刀。
就位带
