7-6 SME Tape Feeder Calibration Jig User's Manual
7-5
Service Part List
便 笺 1~31号是紧固件以以外的材料，这些材料能以单件购买。
70~84号是紧固件。紧固件只能以成套(package)购买。该成套购
买时所含紧固件是组装校准用治具和主供料器1台时需要的分
量。
成套(package) 式物料的编号：AM03-022317A
83 FC18-901877 SOCKET HEAD CAP SCREW 2 M5L50
84 FC18-901878 SOCKET HEAD CAP SCREW 2 M5L60
NO. PART NO. PART NAME Q'TY
REMARK
7-6
SME Tape Feeder Calibration Jig User's Manual
7-7
Service Part List
便 笺 85号是紧固件。紧固件只能以成套(package)购买。该成套购买时
所含紧固件是组装校准用治具和主供料器1台时需要的分量。
成套(package) 式物料的编号：AM03-022317A

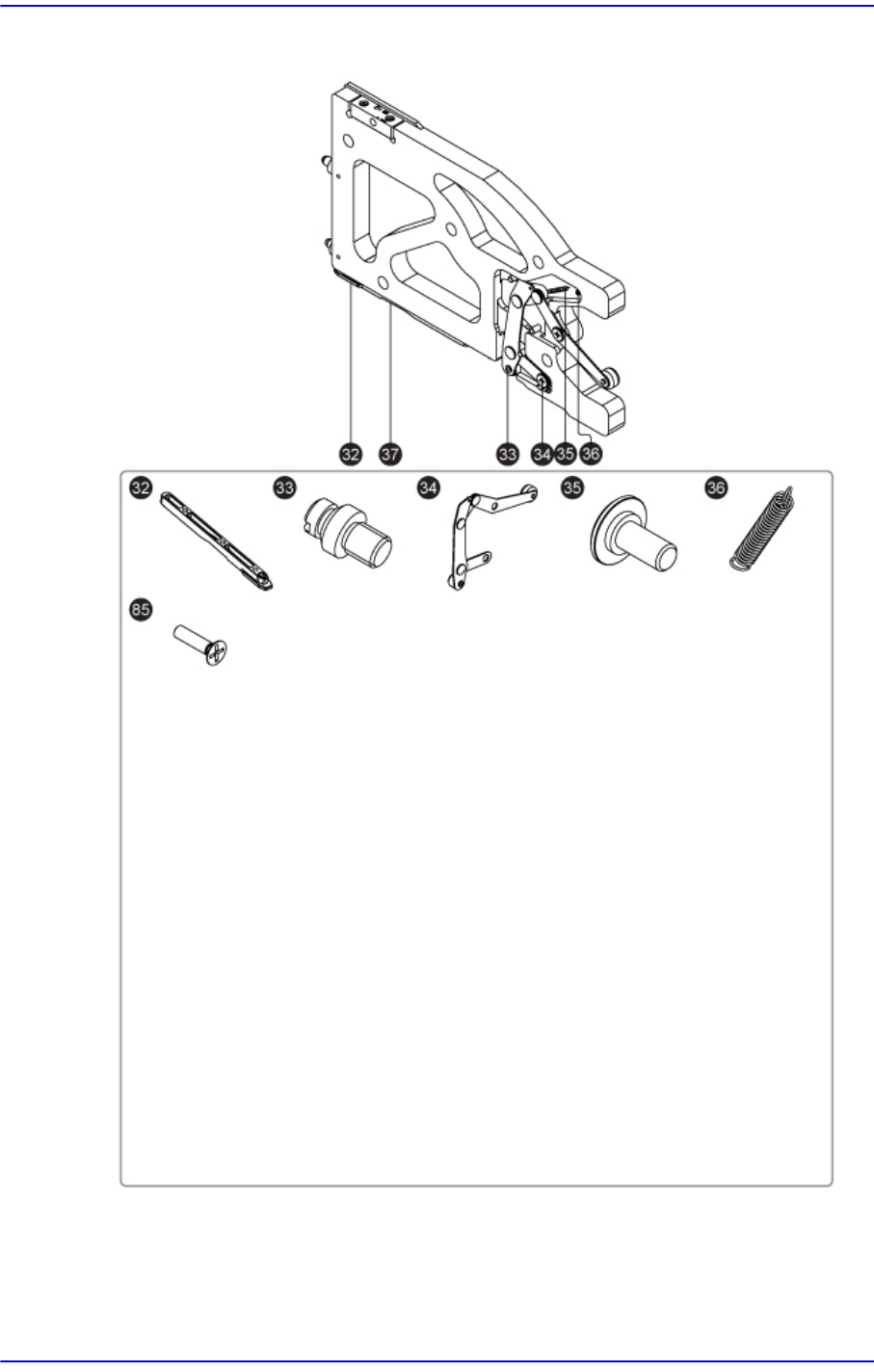

NO. PART NO. PART NAME Q'TY REMARK
32 GD03-000023A INSTALL GUIDE 1
33 AM03-012040A SME MASTER TOOGLE ASSY 1
34 J70653935A T LINK1 HINGE 2
35 J7066040A TOGGLE SPRING 1
36 J70661204A LOCKER-SPG-SHAFT 1
85 FC18-901932 FLAT HEAD CAP SCREW 3 M3X12
