4-1 安装程序 第 4 章 . 安装程序 4.1. 安装校准用治具程序 校准用治具程序和 USB 一起提供给客 户。 请按照 下列步骤安装该程序。 注 意 本程序是英文版 Windows 7 以上的 32 Bit 专用程序。 在 62 bi t 则 由于目前不支持 Device Driver 而无法使用。 1. 请执行 Setup.exe 文件。
3-24
SME Tape Feeder Calibration Jig User's Manual
图
3.4

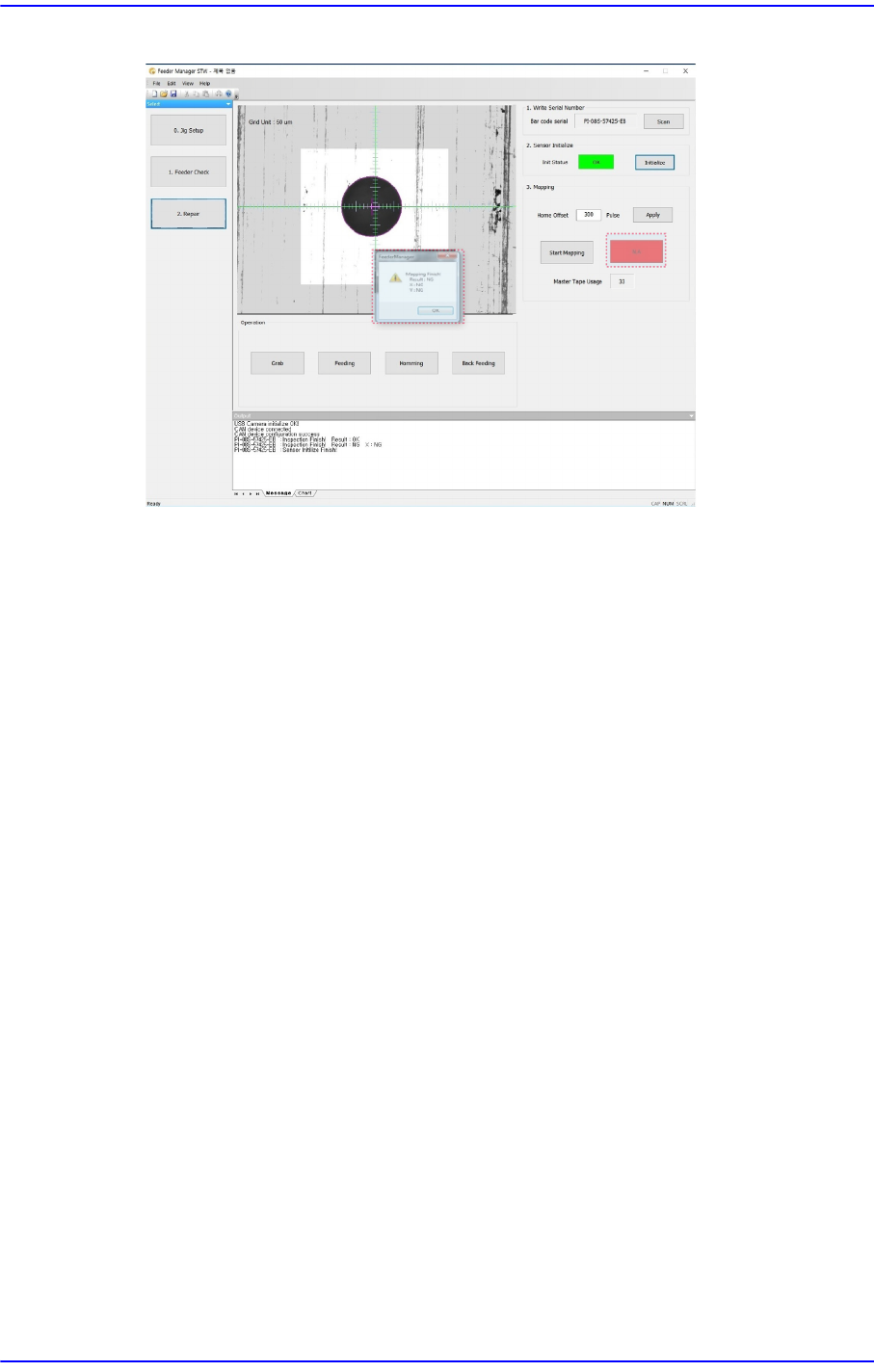

检查结果为不良
检查结果为“X NG”
请参阅“5.3.3.
调整带式供料器的
X
偏心销
”重新设置供料器的偏心销。
检查结果为“Y NG”
请参阅“3.4.3.
匹配检查
”实行传感器的初始化并进行匹配检查。检查结果为
NG者达2次以上时，请参阅“6.1.
问题现象及对应措施
”解决问题。
4-1
安装程序
第4章. 安装程序
4.1. 安装校准用治具程序
校准用治具程序和USB 一起提供给客户。请按照下列步骤安装该程序。
注 意 本程序是英文版Windows 7以上的32 Bit专用程序。在62 bit则
由于目前不支持Device Driver而无法使用。

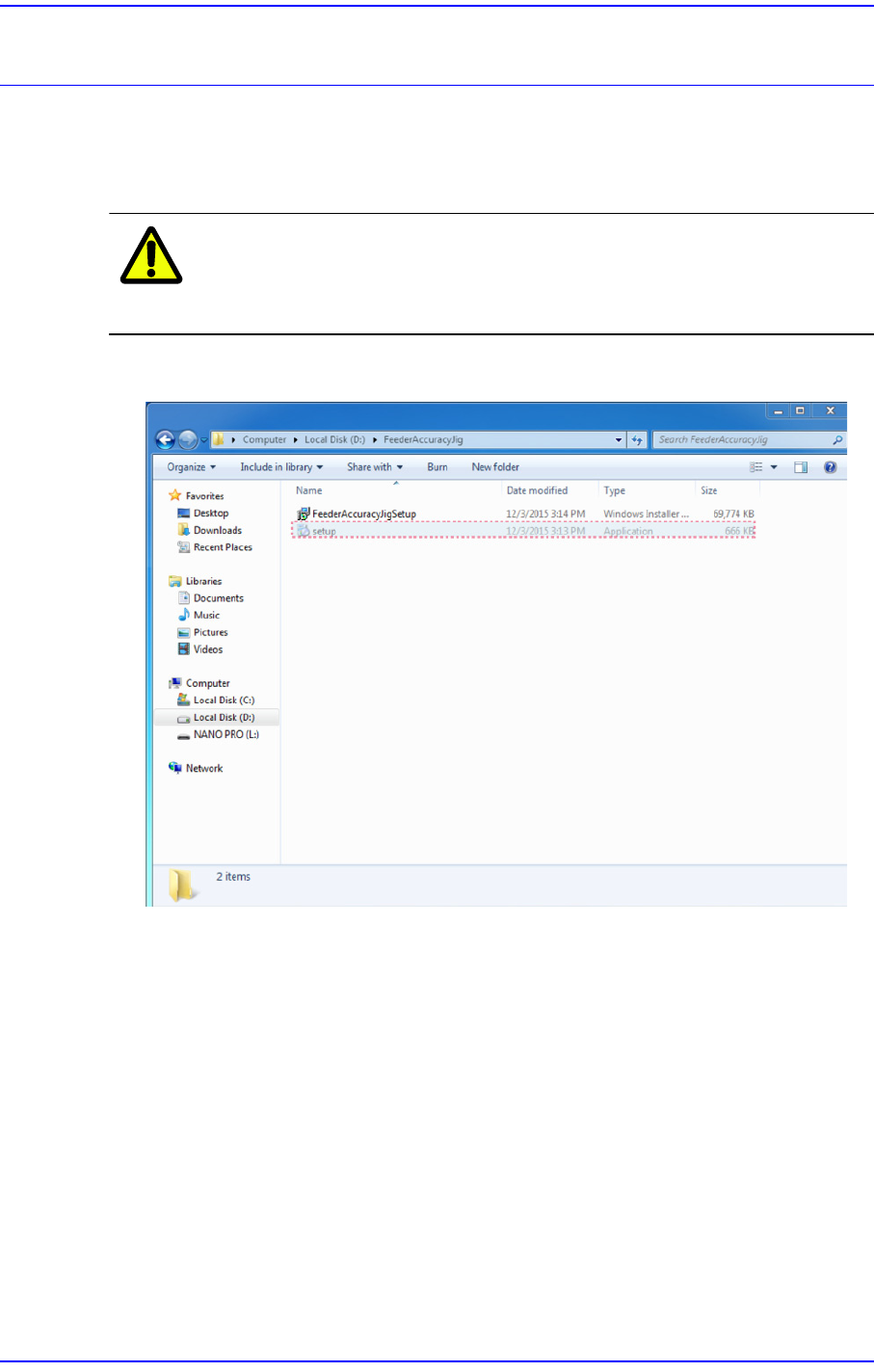

1. 请执行Setup.exe 文件。
4-2
SME Tape Feeder Calibration Jig User's Manual

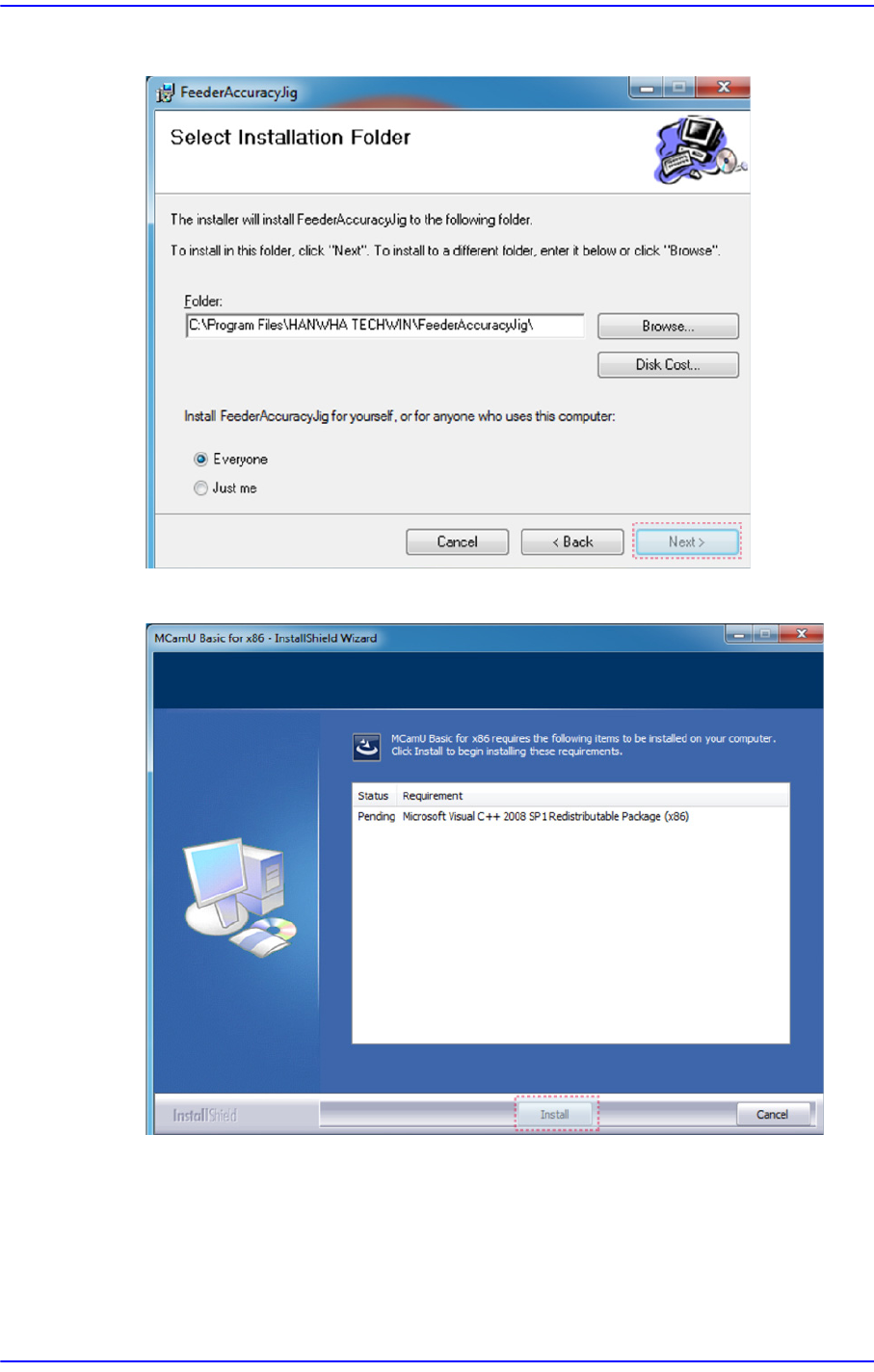

2. 继续单击<Next>按钮直到如下图所示地出现<Install> 按钮为止。
3. 单击<Install>按钮。
