4-13 安装程序 4.2. 带式供料器固件升级 注 意 需要先把校准用治具程序安装在 PC 上。 请参阅 “4.1. 安装校准用 治具程序 ” 后把治具程序安装到 PC 。 需要使用供料器校准用治具的话 ， 带式供料 器的主机板固件版本必需是本公所 提供 的最新版本。 可支持的固件版本如下。 使用旧型主机板的带式供料 器 ： 固件版本 1.26 以上 使用新型主机板的带式供料 器 ： 固件版本 2.10 以上 如果不是最新版本…
4-12
SME Tape Feeder Calibration Jig User's Manual

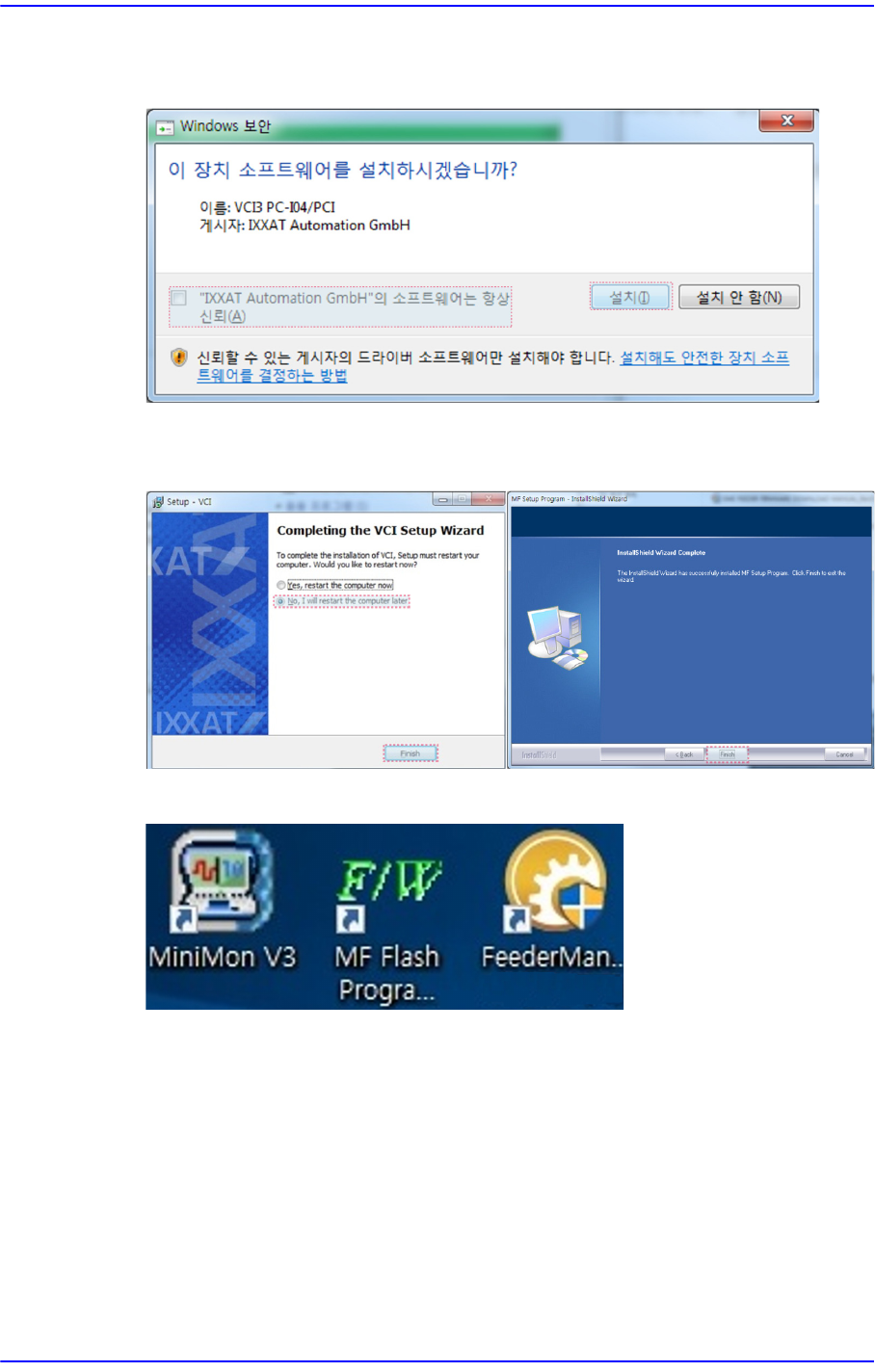

24. 圈选<"IXXAT Automation GmbH" software is always credibility (A)>复选框后单
击< 安装 > 按钮。
25. 选择<No, I will restart the computer later>选项按钮后单击<Finish>按钮，然后再
单击一次<Finish>按钮完成驱动程序的安装。
26. 在PC 上安装驱动程序后，将在桌面出现下列3个图标。
MiniMon V3
这是不需要的图标。请从桌面删除该图标。
MF Flash Program
这是带式供料器的固件升级程序的执行图标。
Feeder Management Program
校准用治具程序的执行图标。
4-13
安装程序
4.2. 带式供料器固件升级
注 意 需要先把校准用治具程序安装在 PC上。请参阅“4.1. 安装校准用
治具程序”后把治具程序安装到 PC。
需要使用供料器校准用治具的话，带式供料器的主机板固件版本必需是本公所提供
的最新版本。可支持的固件版本如下。
使用旧型主机板的带式供料器：固件版本1.26以上
使用新型主机板的带式供料器：固件版本2.10以上
如果不是最新版本，请按照下列顺序进行供料器的主机板固件升级。

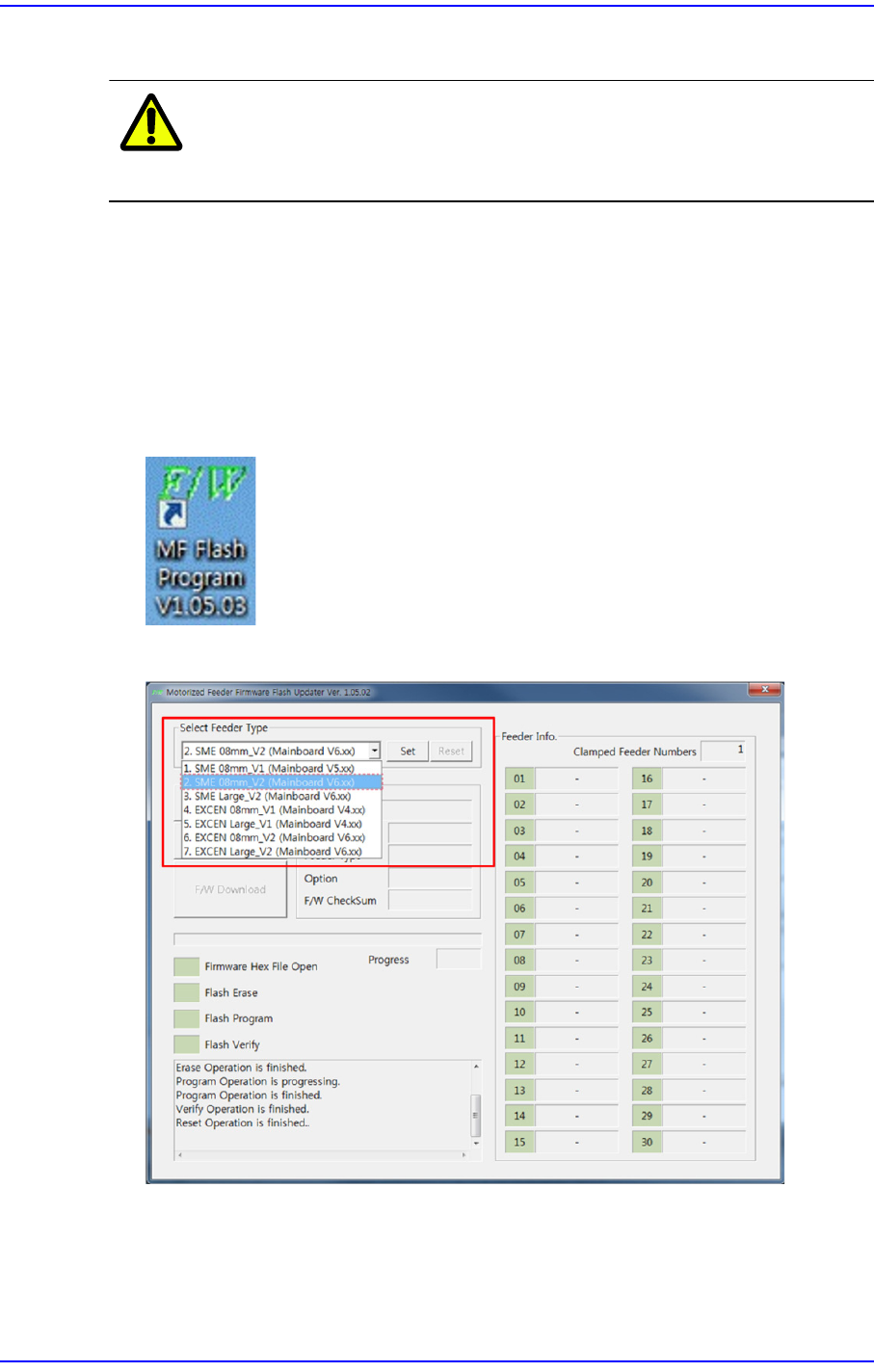

1. 实行“MF Flash Program V1.05.03.exe”。
2. 在<Select Feeder Type>领域的组合框选择需要进行固件升级的带式供料器。
4-14
SME Tape Feeder Calibration Jig User's Manual
注 意 如果在进行带式供料器的主机板固件升级时选择了错误的供料
器类型后进行升级的话，供料器可能会发生错误动作。请参阅下
列内容后设置供料器类型。
SME 8mm_V1(Mainboard V5.xx)：固件版本1.xx(SME 8mm旧
型主机板)
SME 8mm_V2(Mainboard V6.xx) ：固件版本2.xx(SME 8mm新
型主机板)
SME Large_V2(Mainboard V6.xx)：固 件 版 本 2.xx(SME大型新
型主机板)

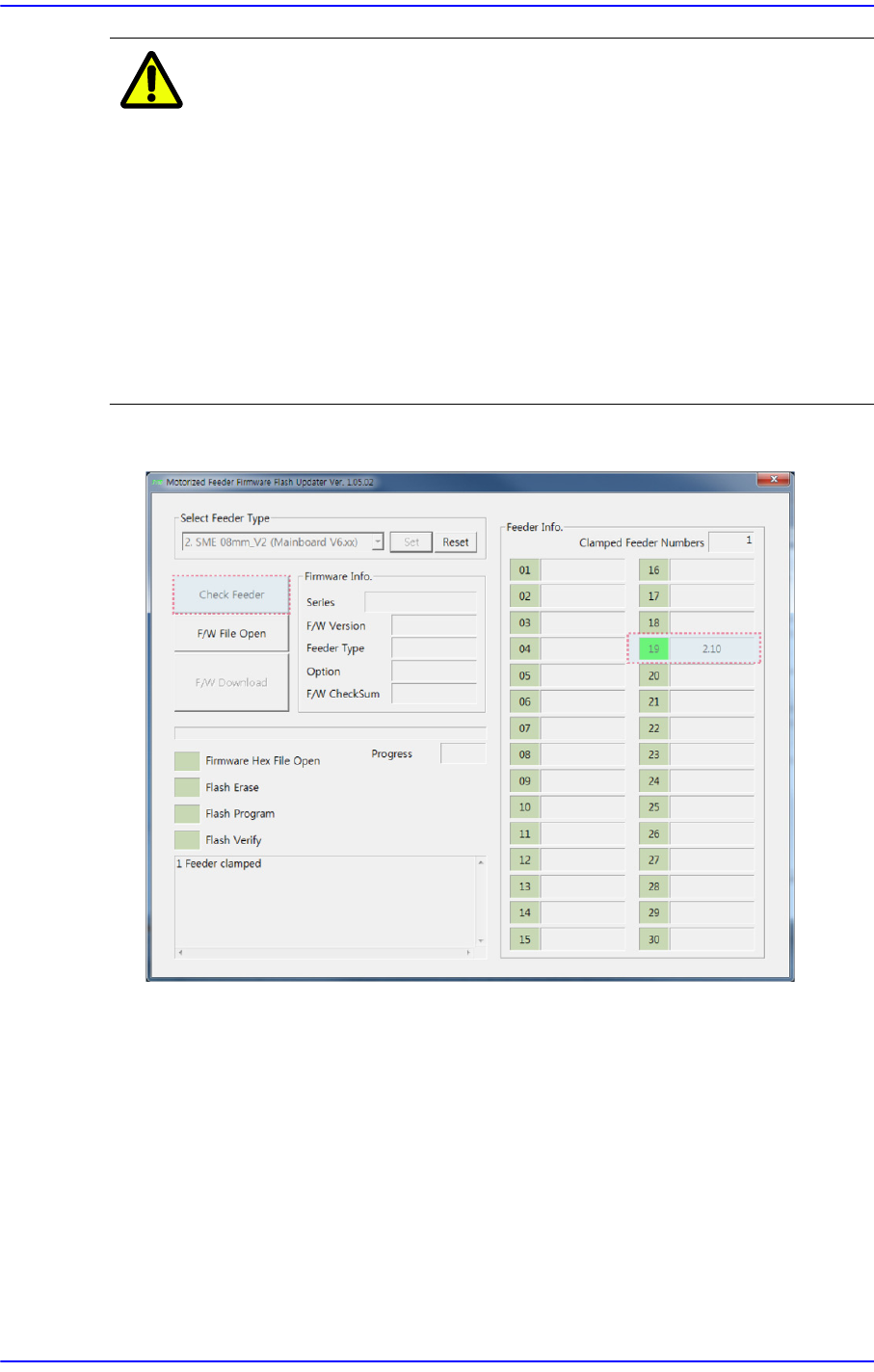

3. 单击<Check Feeder>按钮查看所安装的供料器的固件版本。
