5-7 保养及维修 5. 把调整 X 偏心销时使用 的 2.5mm 扳手拿掉后， 在 Set Screw 插入 1.5mm 扳 手并且 往顺时针方向旋转扳手固定住 Set Screw 。 注 意 使用过多力量固定 Set Screw 的话， 可能会导致 Screw 受损。
5-6
SME Tape Feeder Calibration Jig User's Manual

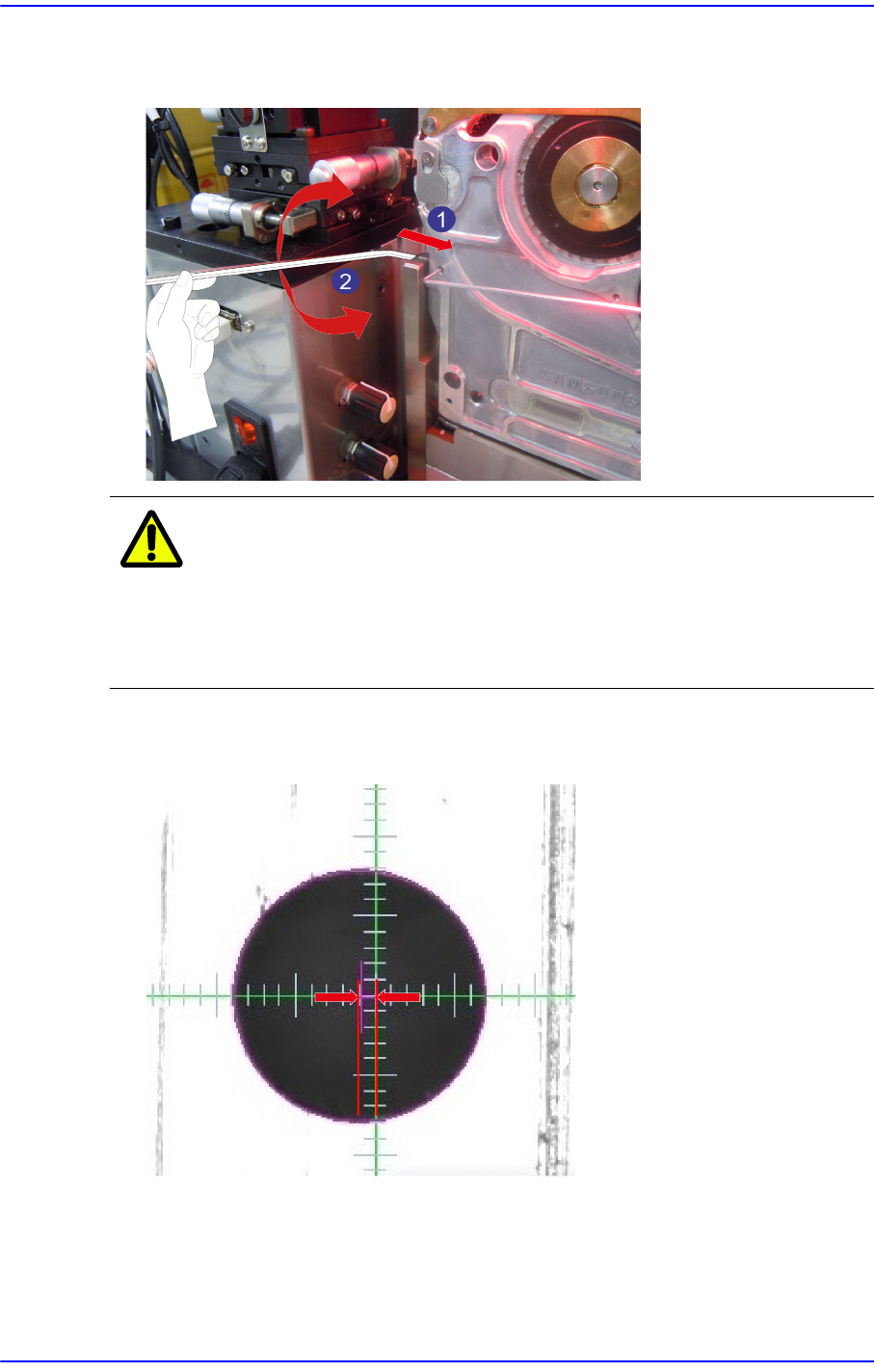

3. X偏心销前面有六角孔。把2.5mm扳手插入该槽并且顺时针或逆时针方向旋转
扳手调整X偏心。
注 意 调整X偏心销时把2.5mm扳手中长度较短的部分插入六角孔
内。
如果没有把2.5mm扳手准确地插入X偏心销的六角孔的话，可
能会导致X偏心销的六角孔破损。
4. 调整X偏心销让视觉窗中主料带孔的中心与绿色十字线中心之间的间隔介于1
单位格以内。
5-7
保养及维修

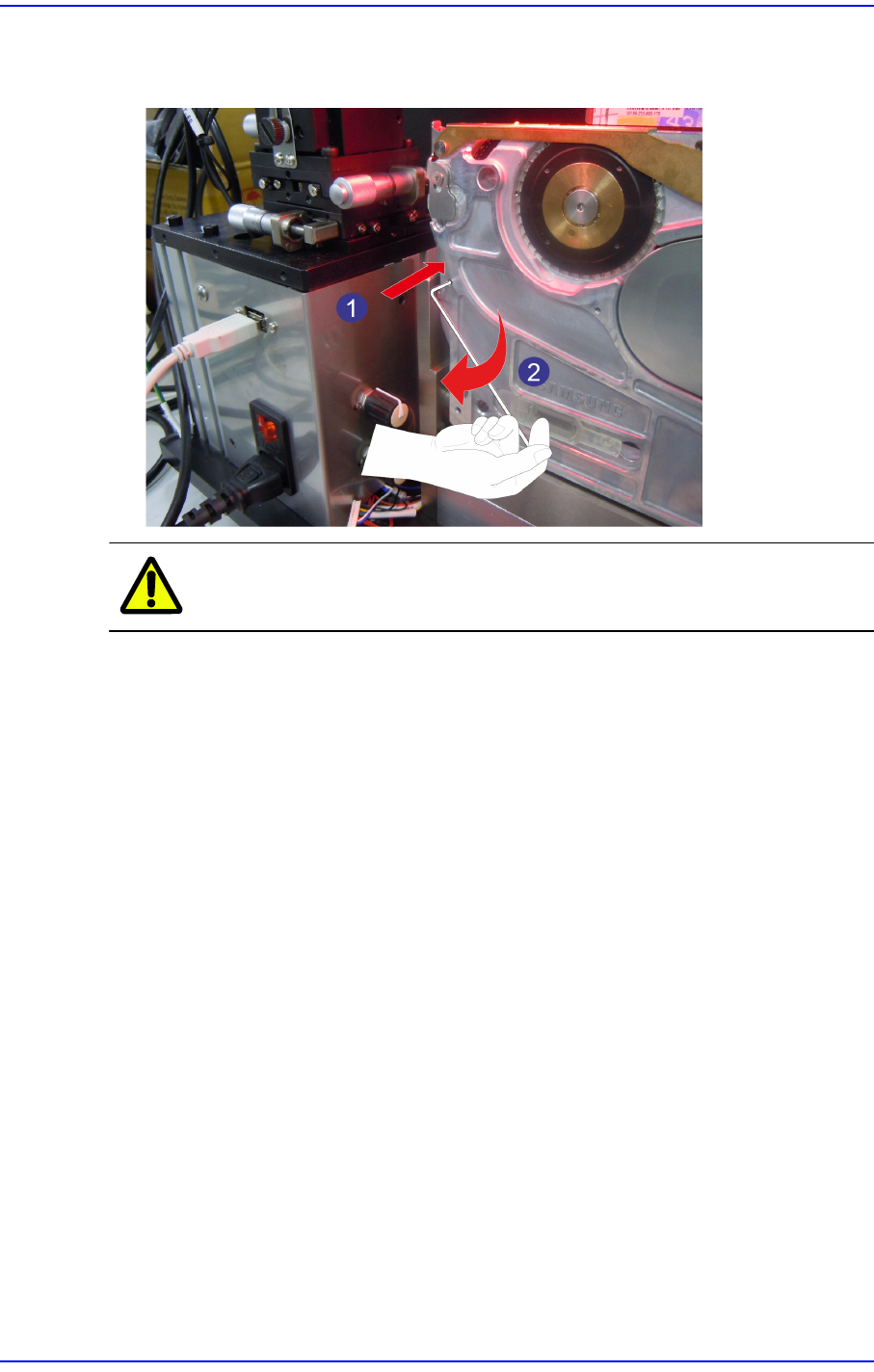

5. 把调整X 偏心销时使用的2.5mm扳手拿掉后，在Set Screw插入1.5mm扳手并且
往顺时针方向旋转扳手固定住 Set Screw。
注 意 使用过多力量固定Set Screw的话，可能会导致Screw受损。
5-8
SME Tape Feeder Calibration Jig User's Manual

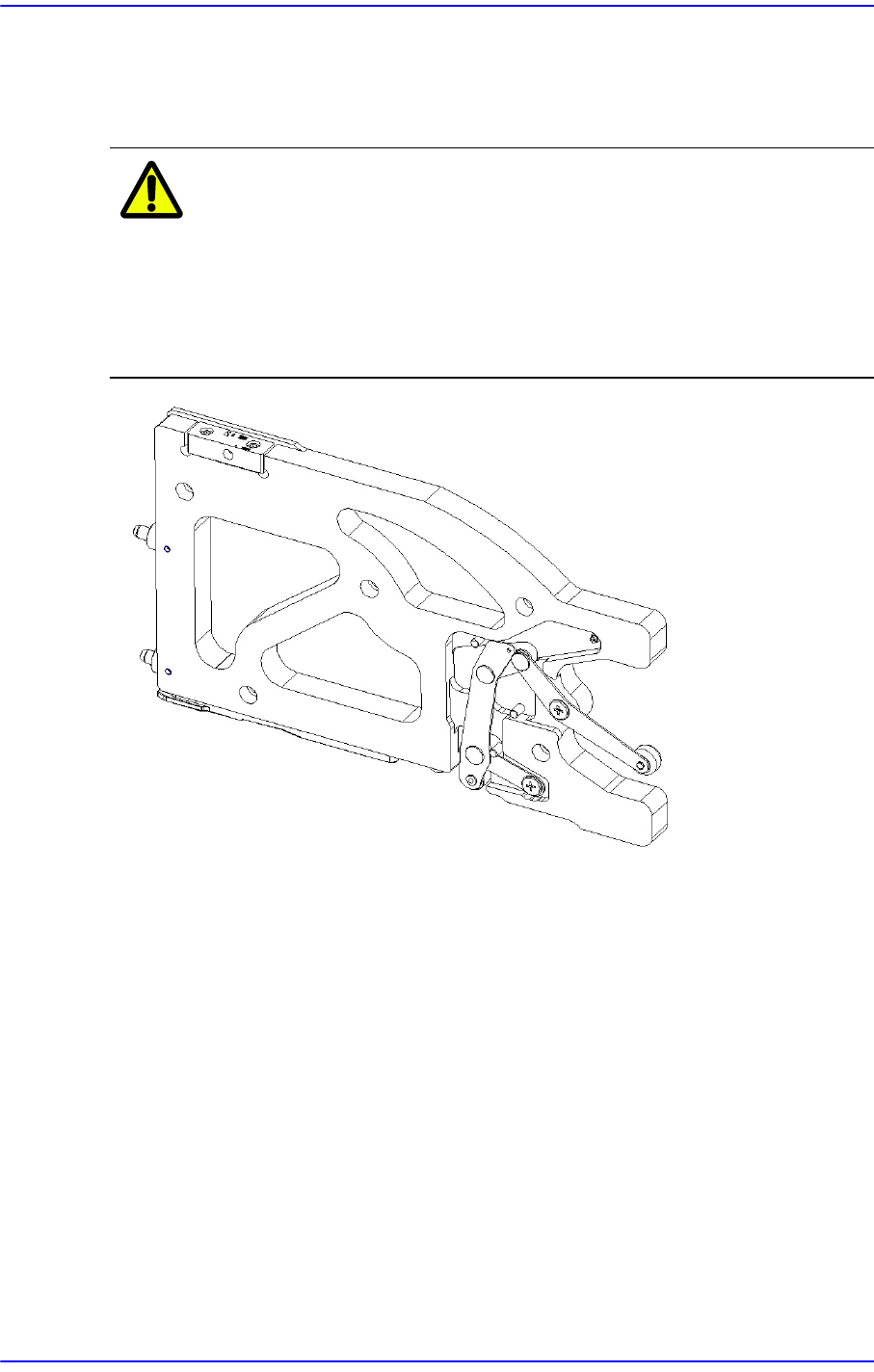

5.4. 主供料器
请定期对主供料器进行检校准以维持主供料器原点的可靠性。对于因为没有对主供
料器定期进行检校准而导致元件供应位置偏移之类的不良，本公司概不负责。
注 意 请每年联系一次本公司指定的C/S企业(STS)或海外代理商对
主供料器实行检校准。
把主供料器送到本公司指定的C/S 企业(STS) 或海外代理商
时，必需把主供料器装入专用保管盒后发送。
主供料器掉落或皮损时，请立即进行检校准。
