1-5 产品概要 1.2. 产品功能 1.2.1. 主要功能 校准用治具的主要功能如下。 1.2.2. 校准后供料器的元件供应精度 校准供料器后， 供料器的元件供应精度如下 ( 以主料带孔为准 ) 。 目的 内容 检查 检查供应精度 检查已保存的数据 校准 传感器初始化 匹配检查 更改序列号 X Spec Y Spec 供料器 绝对精度 (mm) Range (mm) 绝对精度 (mm) Cpk 3 σ ( μ m) 8mm 0.1…

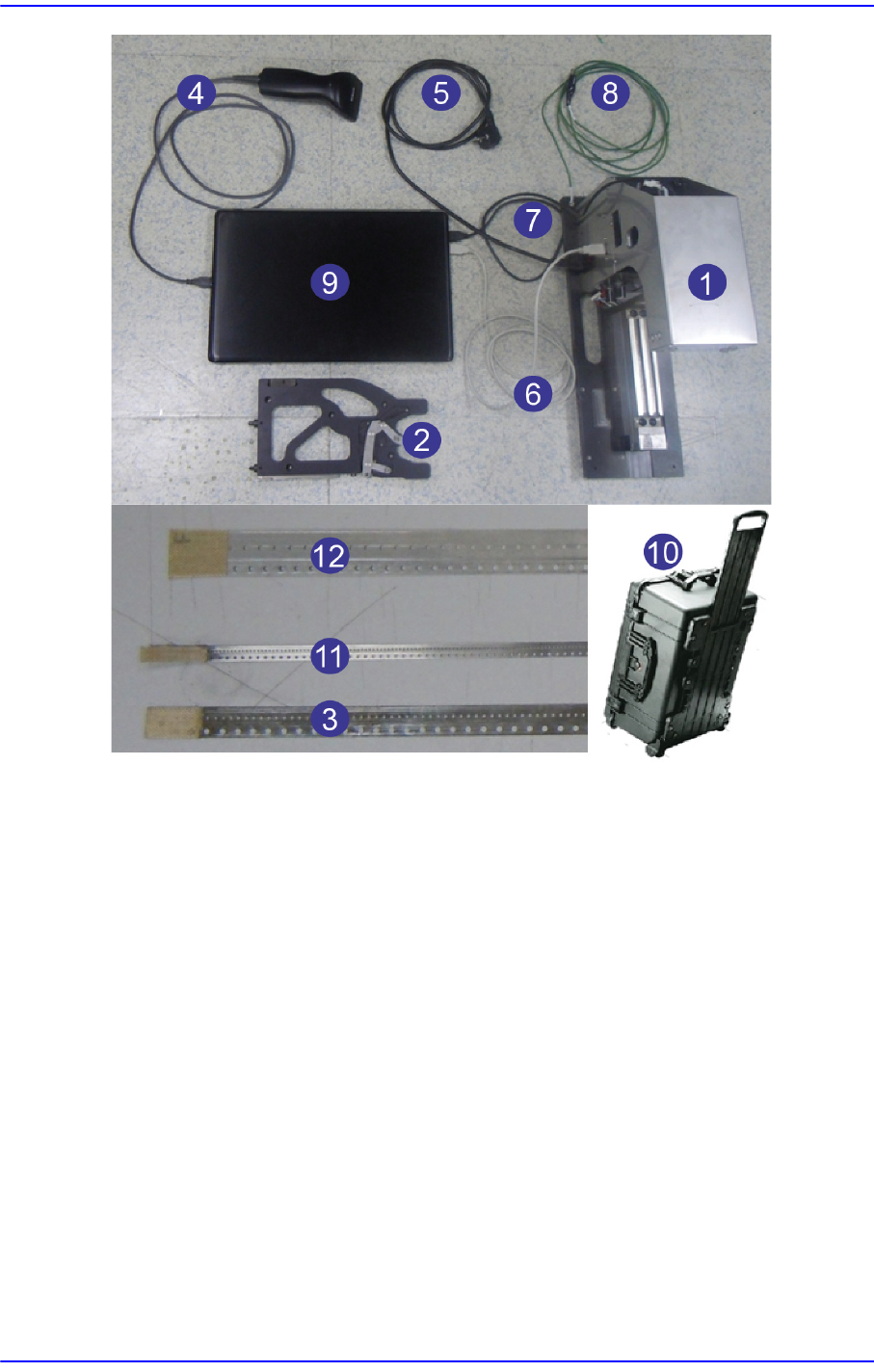

1-4
SME Tape Feeder Calibration Jig User's Manual
1-5
产品概要
1.2. 产品功能
1.2.1. 主要功能
校准用治具的主要功能如下。
1.2.2. 校准后供料器的元件供应精度
校准供料器后，供料器的元件供应精度如下 (以主料带孔为准)。
目的 内容
检查 检查供应精度
检查已保存的数据
校准 传感器初始化
匹配检查
更改序列号
X Spec Y Spec
供料器
绝对精度(mm)
Range (mm)
绝对精度(mm)
Cpk
3σ (μm)
8mm
0.12
0.1以下
0.06
1.0以上
-
0402
27以下
W4P1
0.15
12mm
0.16
- 0.08 -
16mm
