3-14 SME Tape Feeder Calibration Jig User's Manual 窗上的图像的焦点。 便 笺 Threshold 的设置方 式 <Master Feeder> 选项按钮 视觉系统识别主供料器的孔时 选择。 <Master T ape> 选项按钮 视觉系统识别下述主料带的孔 时选择， 该主 料带插入到拟校 准的供料器。 3) 单击 <Apply> 按…
3-13
校准带式供料器

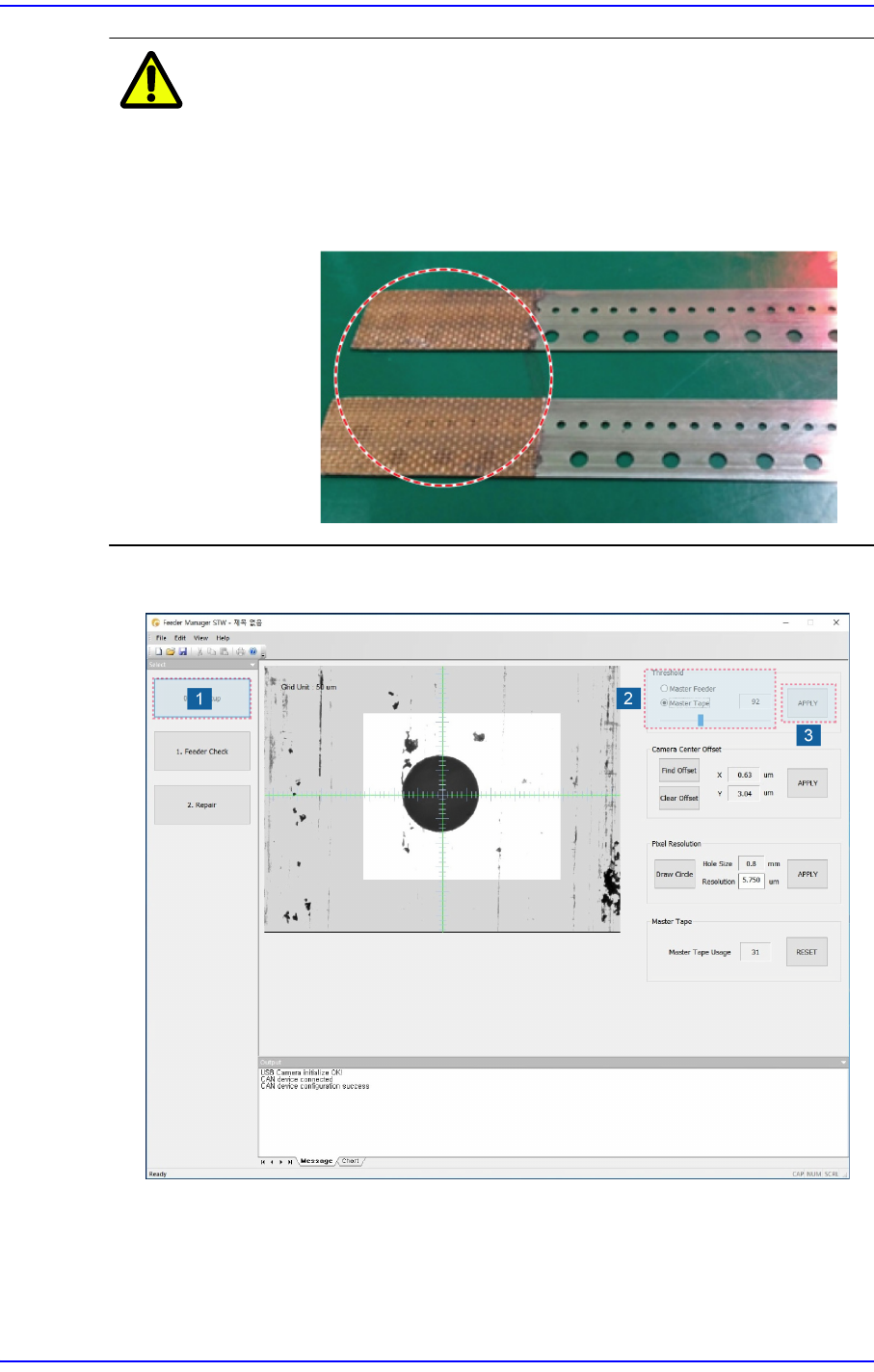

注 意 因为把没有贴附特氟隆料带的主料带应用到SME供料器使用而
导致主料带变形及供料器供应精度不良时，本公司概不负责。
SME用主料带在前面贴附了特氟隆料带。没有贴附特氟隆料带
的主料带则用于EXCEN供料器，把它应用到SME供料器的话可
能会发生主料带变形及供料器元件供应精度不良。
5. 实行校准用治具程序后，按照下列顺序调整主料带的Threshold 值。
1) 单击<Jig Setup>按钮。
2) 在<Threshold>领域选择<Master Feeder>选项按钮后，操作滑动条调整亮度
让主供料器的孔清晰地显示在视觉窗上。
如果主供料器的孔的焦点不对，就操作校准用治具的Z台面对准显示在视觉
3-14
SME Tape Feeder Calibration Jig User's Manual
窗上的图像的焦点。
便 笺 Threshold的设置方式
<Master Feeder> 选项按钮
视觉系统识别主供料器的孔时选择。
<Master Tape>选项按钮
视觉系统识别下述主料带的孔时选择，该主料带插入到拟校
准的供料器。
3) 单击<Apply>按钮保存设定值。
6. 按照下列顺序开始进行供料器的元件供应精度检查。
1) 单击<Grab>按钮3~5 次确认是否能够重复地准确识别孔位置。视觉窗上主供
料器孔的原点发生变化时请重新调整主料带的Threshold值。
2) 单击<Homing>按钮针对供料器实行 “返回原点”。
3) 单击<Start Inspection>按钮检查供料器的元件供应精度。开始检查后，<Start
Inspection>按钮就会变成<Stop Inspection>按钮并且在供料器供料80次后视
3-15
校准带式供料器
觉系统识别主孔的位置。
便 笺 如果需要中止供料器的元件供应精度检查，请单击<Stop
Inspection>按钮。但，中止检查的话供料次数及检查结果将全部
初始化。
注 意 单击<Grab>按钮后视觉系统所识别的供料器孔的位置不正确的
话可能会引起非常严重的问题。请参阅
“3.2. 治具设置”
重新设置
带式供料器的原点。
7. 检查完毕后，如下图所示地在画面上显示出检查结果。
图
3.1
检查结果为合格
