NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-238 EJS9AC-MB-05P-31  自由球的布局显示 1 选择菜单栏的 [ 查看 ]  [ 自由球的布 局 ] 。  将显示自由球元件的布局。 Project050802S-1 56C00 Project050802S-1 55C00 1

100%1 / 672
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-31 Page 5-237
铜箔
/
跟踪的显示
1
选择菜单栏的
[
查看
]
[
铜箔
/
跟踪
]
。
铜箔
/
跟踪的选择，只可在
Gerber
数据下或设
定有背景数据时选择。
Gerber
数据
/
背景数据的设定
5.8.1
基板
信息
■
向基板示意图导入
Gerber
数据、
5.8.1
基板信息
■向基板示意图导入背景数据
完成读取后，将在
PCB
示意图中显示背景数据。
背景数据可作为图层而切换显示
/
隐藏。关于图层
5.8.2
基板编辑
■
图层的显示
Project050802S-140C00
Project050802S-141C00
Project050802S-142C00
Project050801S-32C00
1
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-238 EJS9AC-MB-05P-31
自由球的布局显示
1
选择菜单栏的
[
查看
]
[
自由球的布
局
]
。
将显示自由球元件的布局。
Project050802S-156C00
Project050802S-155C00
1
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-31 Page 5-239

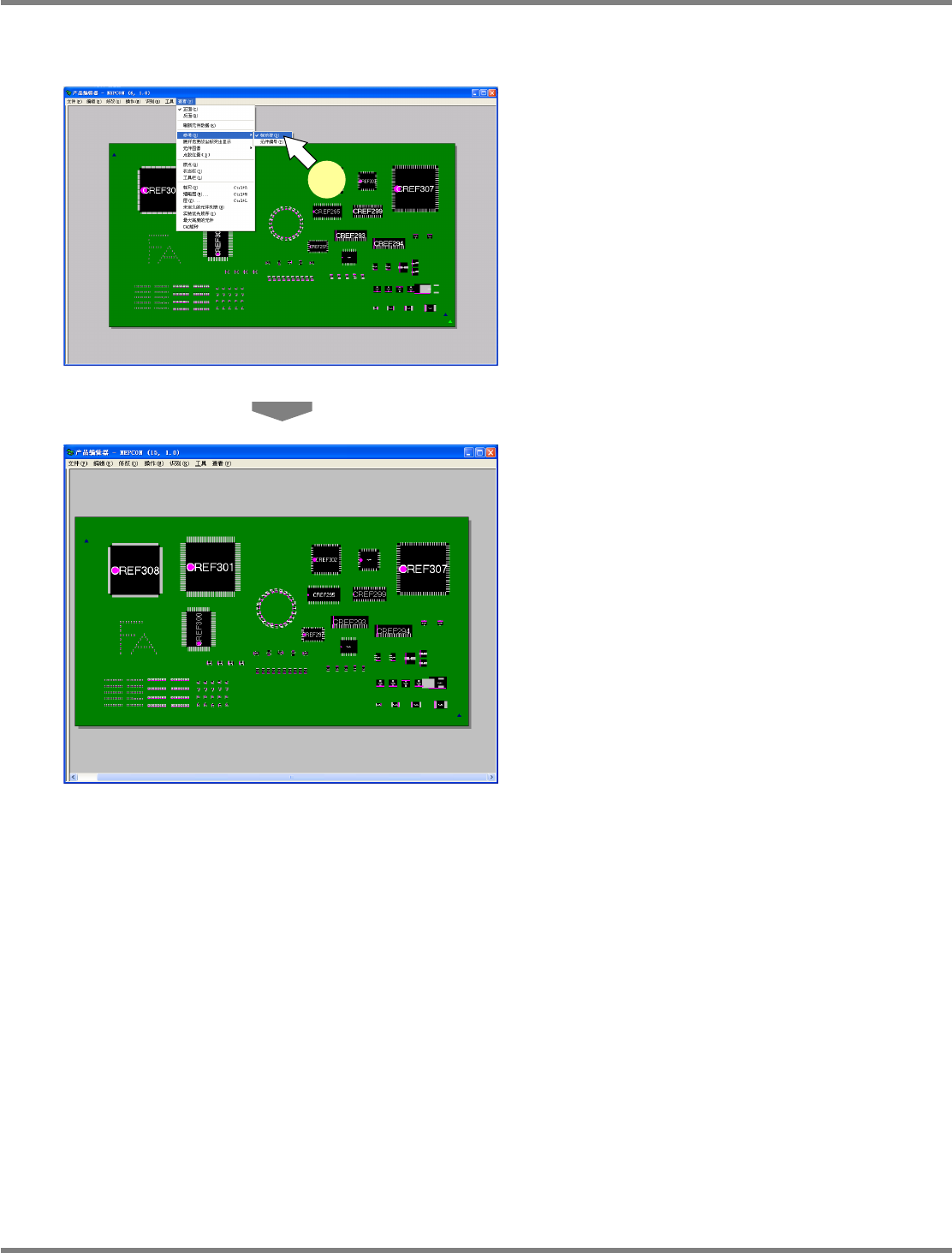

参考的显示
1
选择菜单栏的
[
查看
]
[
参考
]
，然后选
择附加到元件图像中的
(
参考
/
元件
)
编号。
在元件图像里显示出所选择的
(
参考
/
元件
)
编
号。
Project050802S-98C03
1
Project050802S-99C02
