NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-300 EJS9AC-MB-05P-31 ② 在 < 区块偏移 : 顶边 > 画面删除 1 选择需要删除区块补偿值的区块类型。 2 选择要删除的区块偏移。 3 点击 [ 删除 ] 。 4 点击 [ 关闭 ] 。 补偿值移动 1 显示 < 区块偏移 : 顶边 > 画面后，选择需 要移动的区块补偿值。 2 点击 [ 移动 ] 。 显示 < 移…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-31 Page 5-299

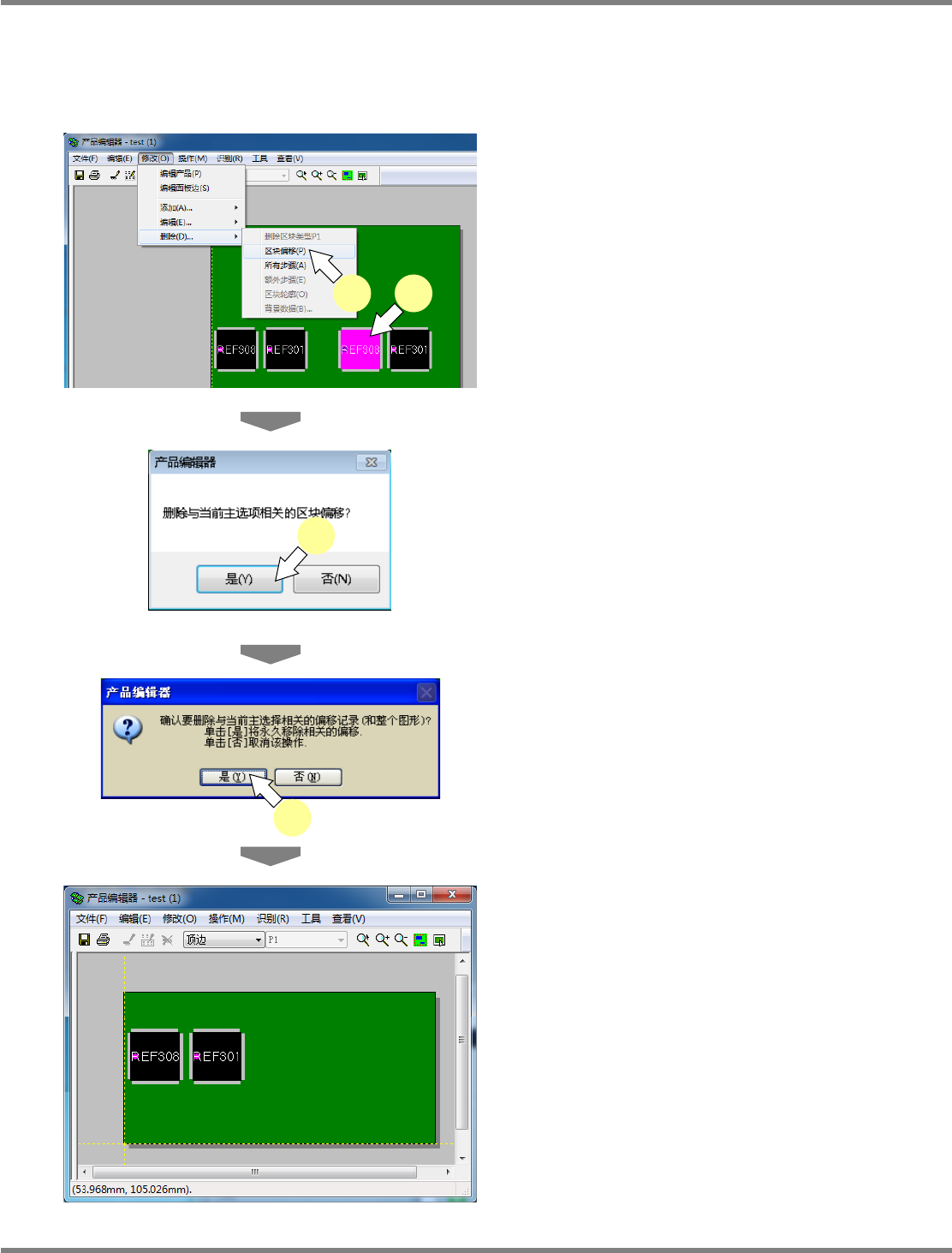

偏移的删除
① 在
<
产品编辑器
>
画面删除
1
选择要删除区块偏移的元件。
2
选择菜单栏的
[
修改
]
[
删除
]
[
区块
偏移
]
，或者在所选元件上弹出右击菜
单，选择
[
区块偏移删除
]
。
点击
<
区块偏移
:
顶边
>
画面的
[
删除
]
，也可以删
除区块偏移。
显示出确认对话框。
3
点击
[
是
]
。
显示出确认对话框。
4
点击
[
是
]
。
在
PCB
图像中删除所选的区块偏移。
Project050807S-13C00
4
Project050807S-14C01
Project050807S-11C01
1 2
Project050807S-12C01
3
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-300 EJS9AC-MB-05P-31
② 在
<
区块偏移
:
顶边
>
画面删除
1
选择需要删除区块补偿值的区块类型。
2
选择要删除的区块偏移。
3
点击
[
删除
]
。
4
点击
[
关闭
]
。
补偿值移动
1
显示
<
区块偏移
:
顶边
>
画面后，选择需
要移动的区块补偿值。
2
点击
[
移动
]
。
显示
<
移动量编辑
>
画面。
3
将以四角框显示所选择区块的补偿值，
用鼠标拖拉四角框来移动。
还能够直接输入移动后的坐标后，点击
[
移动
]
来决定移动目的地。
4
点击
[
确定
]
。
关闭
<
移动量编辑
>
画面。
Project050807S-17C00
3
4
Project050807S-01C05
1
2
3 4
Project050807S-01C05
1
2
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-31 Page 5-301
偏移标签
在偏移标签上设定区块的偏移量。
添加偏移量时的画面
编辑偏移量时的画面
设定项目
项目
说明
‘X’
区块的
X
坐标。
‘Y’
区块的
Y
坐标。
‘
旋转
’
区块的角度。
除了可从
0°
、
90°
、
180°
、
270°
中选择以外，还可在
0°~ 360°
的
范围内输入任意的角度。
‘
备注
’
对于偏移量的注释。
‘
标示符
’
偏移量的标示符。
Project050807S-10C01
Project050807S-04C01
