NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-31 Page 5-259

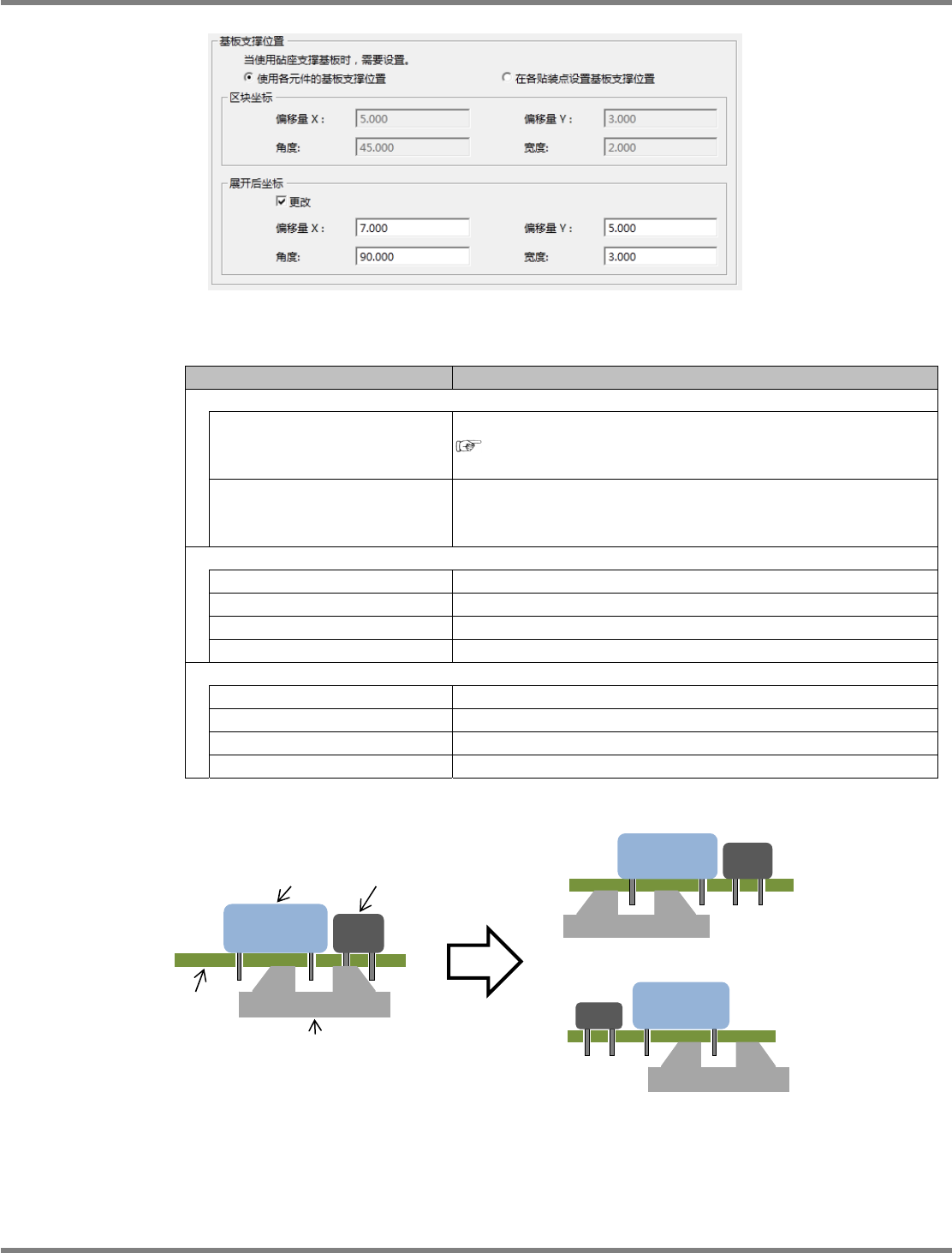

设定项目
項目
説明
基板支撑位置
‘
使用各元件的基板支撑位置
’
使用对元件设定的插件机固有信息
:
扭曲偏移量的设定。
6.5.3
编辑元件
→
④
机器特定信息
→
■
机器特定信息
(
插
入机
)
‘
在各贴装点设置基板支撑位置
’
对个别贴装点设定基板支撑位置。
请参考以下
"
■关于砧座基板支撑位置
"
，根据邻接元件的配置，
在需要变更基板支撑位置时，设定这个项目。
区块坐标
偏移量 X 将贴装点的区块坐标作为原点，设定砧座位置的 X 方向偏移量。
偏移量 Y 将贴装点的区块坐标作为原点，设定砧座位置的 Y 方向偏移量。
角度 设定对基板执行支撑时的与基板相对的角度。
宽度 设定对基板执行支撑时的砧座单元的卡爪宽度。
展开后坐标
偏移量 X 将贴装点的展开后坐标作为原点，设定砧座位置的 X 方向偏移量。
偏移量 Y 将贴装点的展开后坐标作为原点，设定砧座位置的 Y 方向偏移量。
角度 设定对基板执行支撑时的与基板相对的角度。
宽度 设定对基板执行支撑时的砧座单元的卡爪宽度。
砧座基板支撑位置示意图
Project050803S-08
C00
贴装对象元件
邻接元件
基板
砧座单元
在右侧上有邻接元件时
在左侧上有邻接元件时
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-260 EJS9AC-MB-05P-31
设定项目
項目
説明
贴装前的滑动动作
贴装前的滑动动作 对是否执行贴装前滑动动作进行设定。
偏移量 X 对 X 方向的贴装头下降位置偏移量进行设定。
偏移量 Y 对 Y 方向的贴装头下降位置偏移量进行设定。
贴装前的滑动动作
在贴装插入元件之际，有时会发生因既已贴装完毕插入元件的引线弯曲或倾斜导致接下来贴装元件
发生干涉而无法贴装的情形。
位移在贴装前滑动动作下设定的偏移量后下降，由此避免相干涉元件后执行基板的插入。
贴装前的滑动动作示意图
Project050803S-09
C
00
基板
已贴装完毕元件
贴装对象元件
基板
已贴装完毕元件
贴装对象元件
动作 1: 使下降位置移动所设定
偏移量。
动作 2: 下降到滑动前的位置上。
动作 3: 执行滑动动作，避开元件后
执行移动。
动作 4: 在贴装点坐标的位置上
执行插入。
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-31 Page 5-261
5.8.4
实装点的编辑
在
<
产品编辑器
>
画面上设定有关编辑实装点的信息。
不显示
/
显示元件
1
从
PCB
编辑器的
PCB
意象图中，选择
需要隐藏的基准编号步骤。
2
在所选择的元件上，从右击菜单中选择
[
隐藏标示符
XXXX]
。
在隐藏了元件的状态下，针对这个元件执行步
骤
1
、
2
，将显示隐藏的元件。
Project050804S-02C02
Project050804S-01C02
2
1
