NPM-DGS 程序手册 5.1 概要 Page 5-26 EJS9AC-MB-05P-31 C M / D T 生产数据的更新 在 CM/DT 生产数据下，只可反映通过 CM/D T 设备变更的元件 / 坐标数据。 6 确认源文件为已通过 PT200 对数据进 行了确认的文件后，点击 [ 确定 ] 。 如果源文件不正常，那么将无法正确 导入，因 此请务必通过 PT200 对数据进行确认。 7 选择存在从基板面向 PCB 反映的…
NPM-DGS
程序手册
5.1
概要
EJS9AC-MB-05P-31 Page 5-25

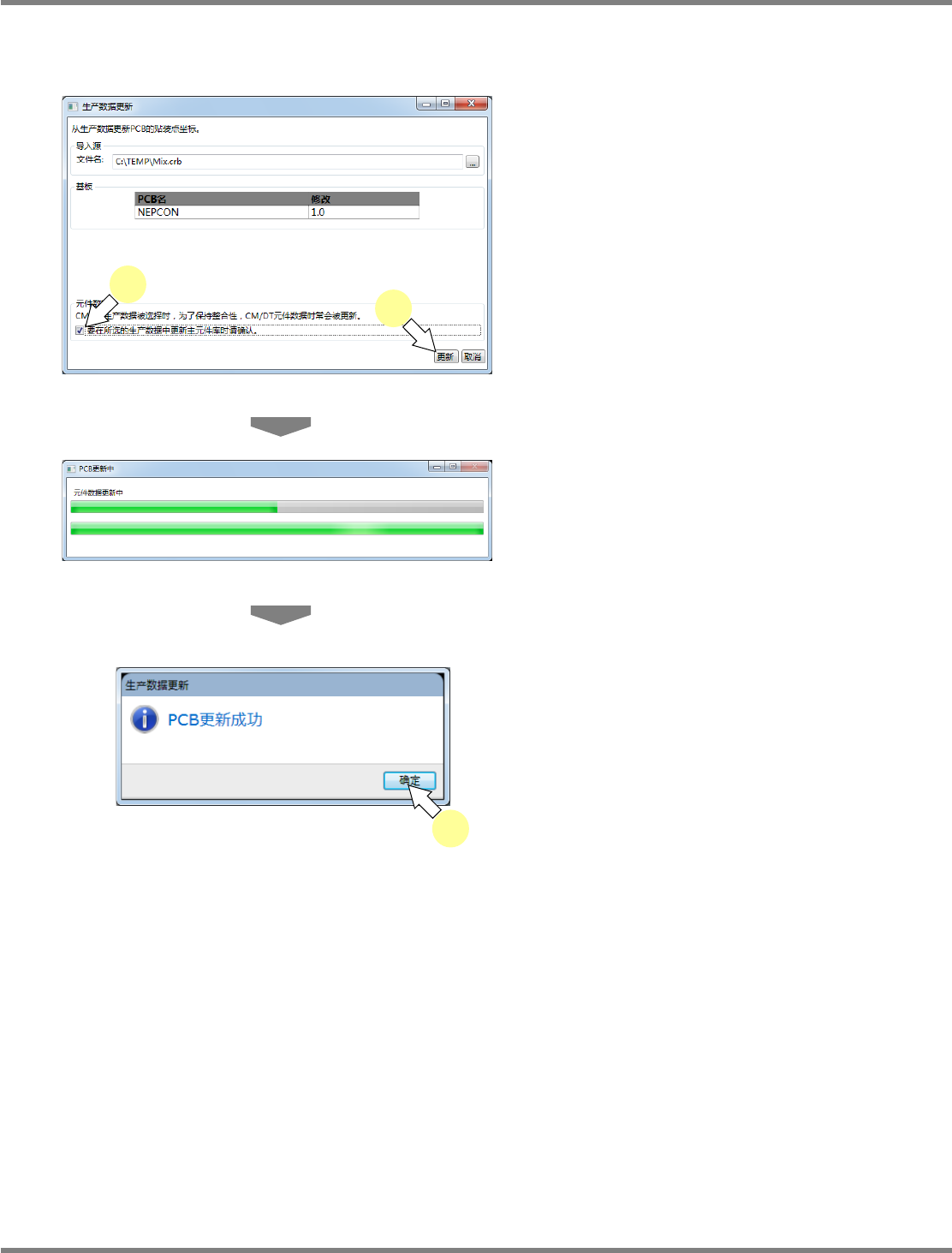

NPM
生产数据的更新
在
NPM
生产数据下，只可反映通过
NPM
设备变更的元件
/
坐标数据。
6
元件数据也需要更新时，勾选元件数据
的复选框。
属于
NPM
生产数据时，元件数据的
CM/DT
设
备固有信息不会被更新。
7
点击
[
更新
]
。
在生产数据下分配给了元件，且设为对象外时，
也不会反映坐标、元件数据。
将显示
PCB
更新进展画面。
8
点击
[
确定
]
。
Project050114-05C00
Project050114-06C00
8
Project050114-04C00
7
6
NPM-DGS
程序手册
5.1
概要
Page 5-26 EJS9AC-MB-05P-31

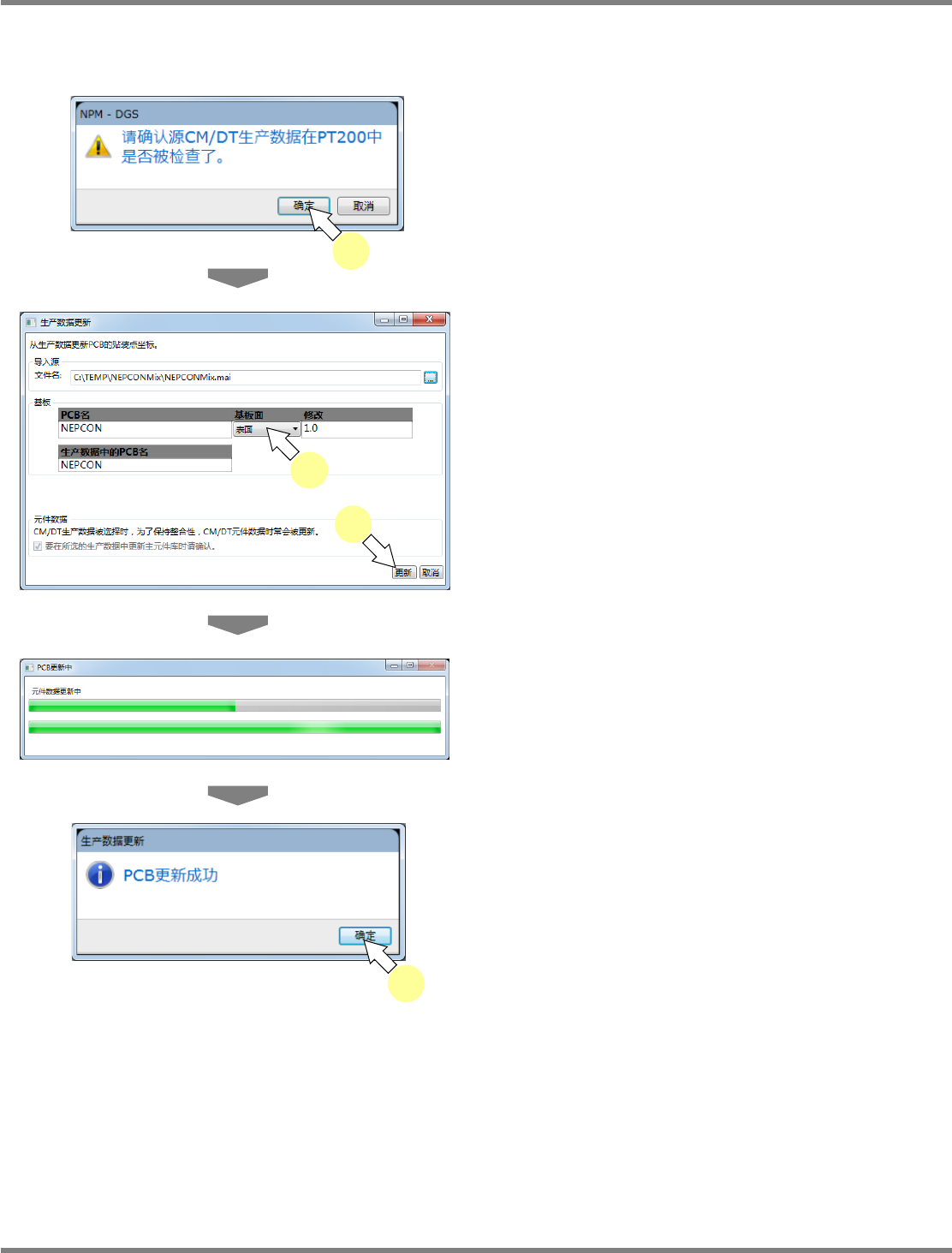

CM/DT
生产数据的更新
在
CM/DT
生产数据下，只可反映通过
CM/DT
设备变更的元件
/
坐标数据。
6
确认源文件为已通过
PT200
对数据进
行了确认的文件后，点击
[
确定
]
。
如果源文件不正常，那么将无法正确导入，因
此请务必通过
PT200
对数据进行确认。
7
选择存在从基板面向
PCB
反映的源数
据的基板面。
属于
CM/DT
生产数据时，将不更新元件数据的
NPM
设备固有信息。
8
点击
[
更新
]
。
在生产数据下分配给了元件，且设为对象外时，
也不会反映坐标、元件数据。
将显示
PCB
更新进展画面。
9
点击
[
确定
]
。
Project050114-07C00
6
Project050114-05C00
Project050114-06C00
9
Project050114-08C00
8
7
NPM-DGS
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-31 Page 5-27
5.2 CAD
宏的定义
CAD
宏的数据详情
No.
名称
说明
菜单栏
显示各菜单。
工具栏
显示各操作的图标。
CAD
宏数据显示部
显示
CAD
宏数据。
CAD
宏的设定项目
项目
说明
‘PCB
名
’
显示
CAD
宏的名称。
‘
描述
’
显示输入的宏的说明。
‘
连接对象宏
’
显示在转换成小程序后所使用的用户定义宏。
‘
创建日期
’
显示编制
CAD
宏的日期和时间。
‘
修改日期
’
显示更新
CAD
宏的日期和时间。
‘
描述
’
的输入地点
:
‘5.2.1 CAD
宏编辑器
’
Project050200S-01C05
1
2
3
