NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-28 Page 6-83
③ 元件供应信息
元件供应信息的设定项目如下所示。
设定项目
(
共通
)
项目
说明
‘
元件供应信息
’
‘
供应类型
’
设定元件的供应方法。有以下
5
种。
• [
带式
]
元件通过纸、塑料、粘着带供给时。
• [
杆式
]
使用杆式供料器供应时。
• [
盘式
]
使用托盘供料器供应元件时。
• [
散装
]
使用散装供料器供应元件时。
• [
径向编带
]
使用径向编带供料器供应元件时。
• [
横向编带
]
使用横向编带供料器供应元件时。
• [
自定义
]
使用自定义供料器供应元件时。
设定项目
(
卷带
)
项目
说明
‘
元件供应信息
’
‘
带式物料
’
设定纸、塑料、粘着的
1
种。
‘
卷带宽度
’
卷带的宽度。
‘
卷带间距
’
卷带的送料间距。
‘
料卷大小
’
料卷的大小。有以下三种
:
• [
大
(330mm)]
• [
小
(180mm)]
‘
单卷元件
’ 1
个料卷带有的元件数量。
Parts060603S-07C03
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-84 EJS9AC-MB-06P-28
设定项目
(
卷带
)
的继续
项目
说明
‘
元件供应信息
’
‘
供料方向
’
代替元件等其式样
(
供应姿势
)
与基准元件不同时，输入两者的
差异。输入后不需变更实装角度。
因为会导致式样与
0
度定义不一致，尽量不要采用此方法。在
不使用代替元件的情况下，请勿设定该值，而变更实装角度。
(
‘5.8.3
添加实装点
’)
为设定有
CM/DT
设备固有信息的元件时，因为
NPM
与
CM/DT
的供给方向不同，因此将显示确认对话框。
请通过
CM/DT
设备固有信息修改式样角度。
(
更改时的确认对话框
‘6.5.3
编辑元件
■供给角度
/CM
式样角度更改时的确认对话框
’
、
式样角度的修改
‘6.5.7
编辑
CM
式样角度
’)
‘
纸
/
塑料切换
’
对卷带供料器的纸
/
塑料切换进行设定。
默认值为无效。
这个设定，只可在卷带宽度选择了
8 mm
时使用。
‘
卷带间距切换
’
对卷带供料器的进给间距的切换进行设定。
默认值为无效。
这个设定，只可在进给间距选择了
1 mm / 2 mm / 4 mm
中的某
一项时使用。
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-28 Page 6-85
设定项目
(

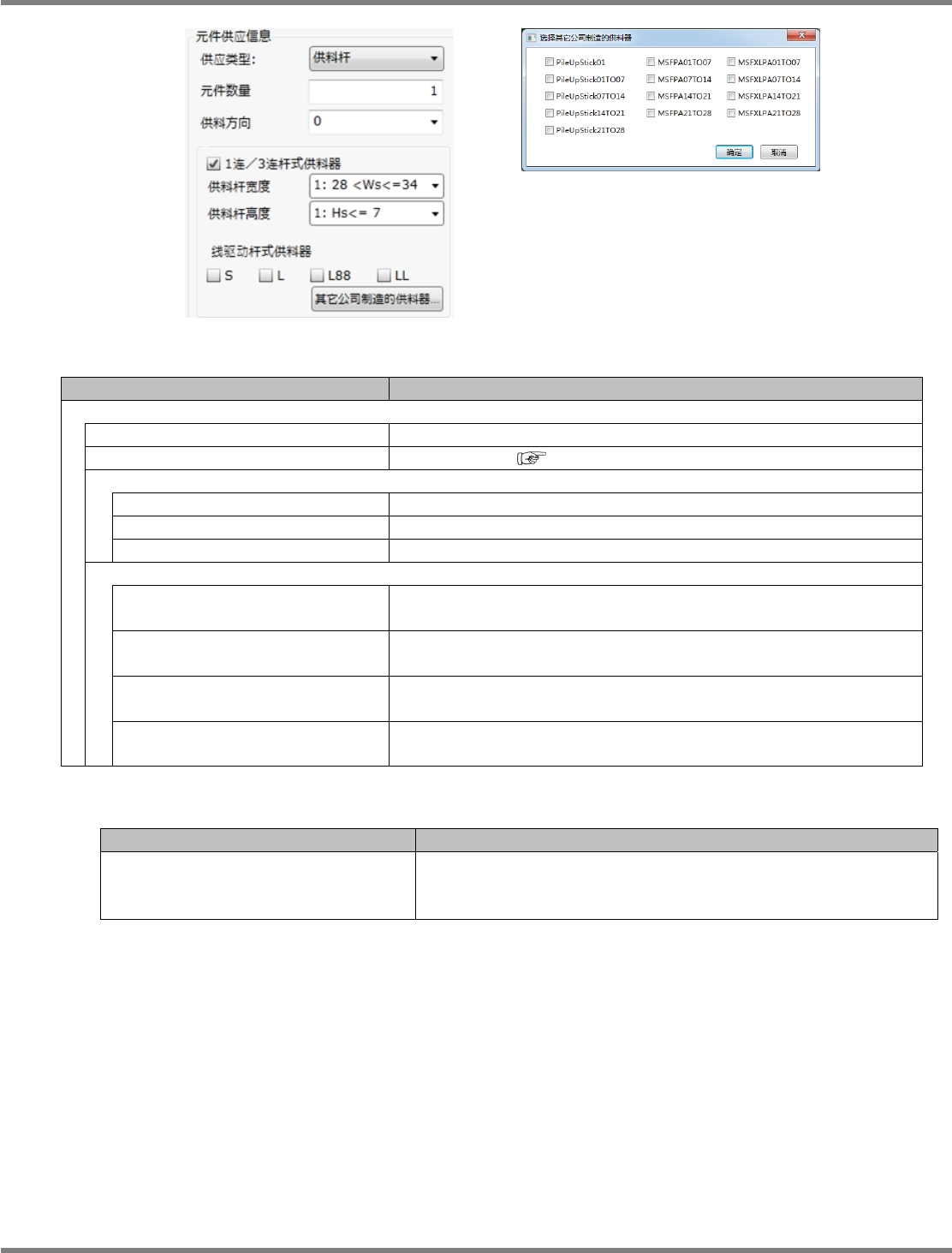

供料杆
)
项目
说明
‘
元件供应信息
’
‘
元件数目
’
一个供料杆内的元件数量。
‘
供料方向
’
设定供料方向。
(
■设定项目
(
编带
) ‘
供料方向
’)
‘
振动杆管式供料器
’
‘1
连
/3
连振动杆管式供料器
’
将
1
连振动杆管式供料器和
3
连振动杆管式供料器设为可以使用。
‘
供料杆宽度
’
设定所设置供料杆的宽度。
‘
供料杆高度
’
设定杆子的高度。
‘
线驱动杆式供料器
’
‘
堆叠线驱动杆管式供料器
(S) ’
设为可使用堆叠线驱动杆管式供料器
(S)
。
在配置之际占用
2
个槽口。
‘
堆叠线驱动杆管式供料器
(L) ’
设为可使用堆叠线驱动杆管式供料器
(L)
。
配置之际占用
4
个槽口。
‘
堆叠线驱动杆管式供料器
(L88) ’
设为可使用堆叠线驱动杆管式供料器
(L88)
。
配置之际占用
4
个槽口。
‘
堆叠线驱动杆管式供料器
(LL) ’
设为可使用堆叠线驱动杆管式供料器
(LL)
。
配置之际占用
6
个槽口。
按钮
(
仅在杆管式供给时显示
)
项目
说明
[
其他公司制造的供料器
]
将显示其他公司制造供料器的选择画面。可设定多个其他公司制造的
供料器，但是混合使用杆管式供料器和其他公司制造的供料器时，最
多可使用
10
个。
Parts060603S-08C07
Parts060603S-59C01
