794-TC シリーズスクリューバルブ
12
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
スクリューアッセンブリー の 交 換

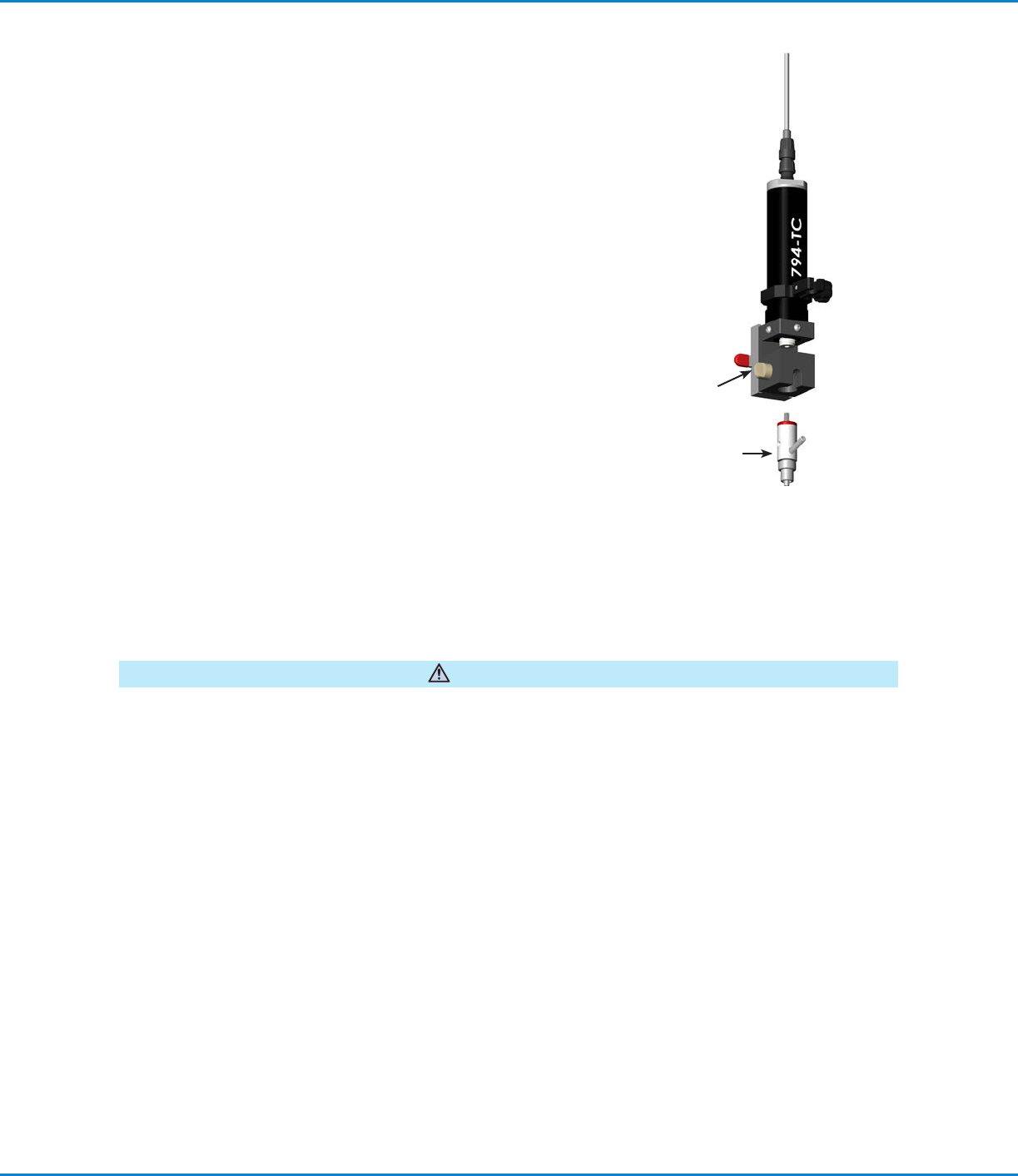

以下の手順に従って、液剤カートリッジアッセンブリーを交換して、スクリ
ュ ー ギ ャ ッ プ を 変 更 し ま す 。 ス ク リ ュ ー は 、液 剤 カ ー ト リ ッ ジ ア ッ セ ン ブ リ
ーに収 納されています。
1. ノズルを取り外します。 必要に応じて、11 ページの「ノズルの交換」
を参 照 してください 。
2. カ ートリッジ ホルダー の ネジ を緩 めます。
3. 液剤カートリッジアッセンブリーを引き下ろして取り外します。
4. 交換する液剤カートリッジアッセンブリーを取り付け、ホルダーのネジ
を手で絞めます。
5. ノズルを再び 取り付けます。
6. ディスペンスギャップを確認し、必要に応じて塗布プログラムを調整し
ます。 このマニュアルの 10 ページの「ディスペンスギャップの設定」と
ロボット操作マニュアルを参照してください。
カ ートリッジ ホ ル
ダーネジ
液剤カートリッ
ジアッセンブリ
ー (スクリュー
を含む)
メンテナンス
注意
バルブ取付の前に、ディスペンシングシステム全ての構成機械の取扱説明書をよく読み、取扱方法をよく理解してください。作
業を進める前にオートディスペンスシステムを完全にシャットダウンしてください。
パージング
製造シフトの間、あるいは使用8時間ごとに、バルブパージ用コンパウンド(P/N 7019148）のご使用を推奨します。 コンパウ
ンドを使用することで液剤経路にある残留物を取り除き、その後の使用においてバルブの調子を整えることができます。
1. バルブパージ用コンパウンドが入ったシリンジを、液剤供給口に取り付けます。
2. シリンジにエアー圧をかけ、パージ用コンパウンドがバルブ内の残留物を全て押し出すまでバルブを運転します。コンパウ
ンドは、次回バルブを運 転するまでバルブ内に残しておいて構いません 。
3. パージ用コンパウンドを取り除く場合は、吐出する液 剤 の入ったシリンジを取り付け、バルブからコンパウンドが 全て吐き
出されるまでバルブを運 転します。
794-TC シリーズスクリューバルブ
13
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
カ ートリッジ ホ ル
ダーネジ
液剤カートリッジアッ
センブリー
液剤カートリッジアッセンブリーの洗浄
前述のパージ手順ではバルブを十分に洗浄できない場合、以下の手順に従っ
て、スクリューを含む液剤カートリッジアッセンブリーを分解して洗浄します。

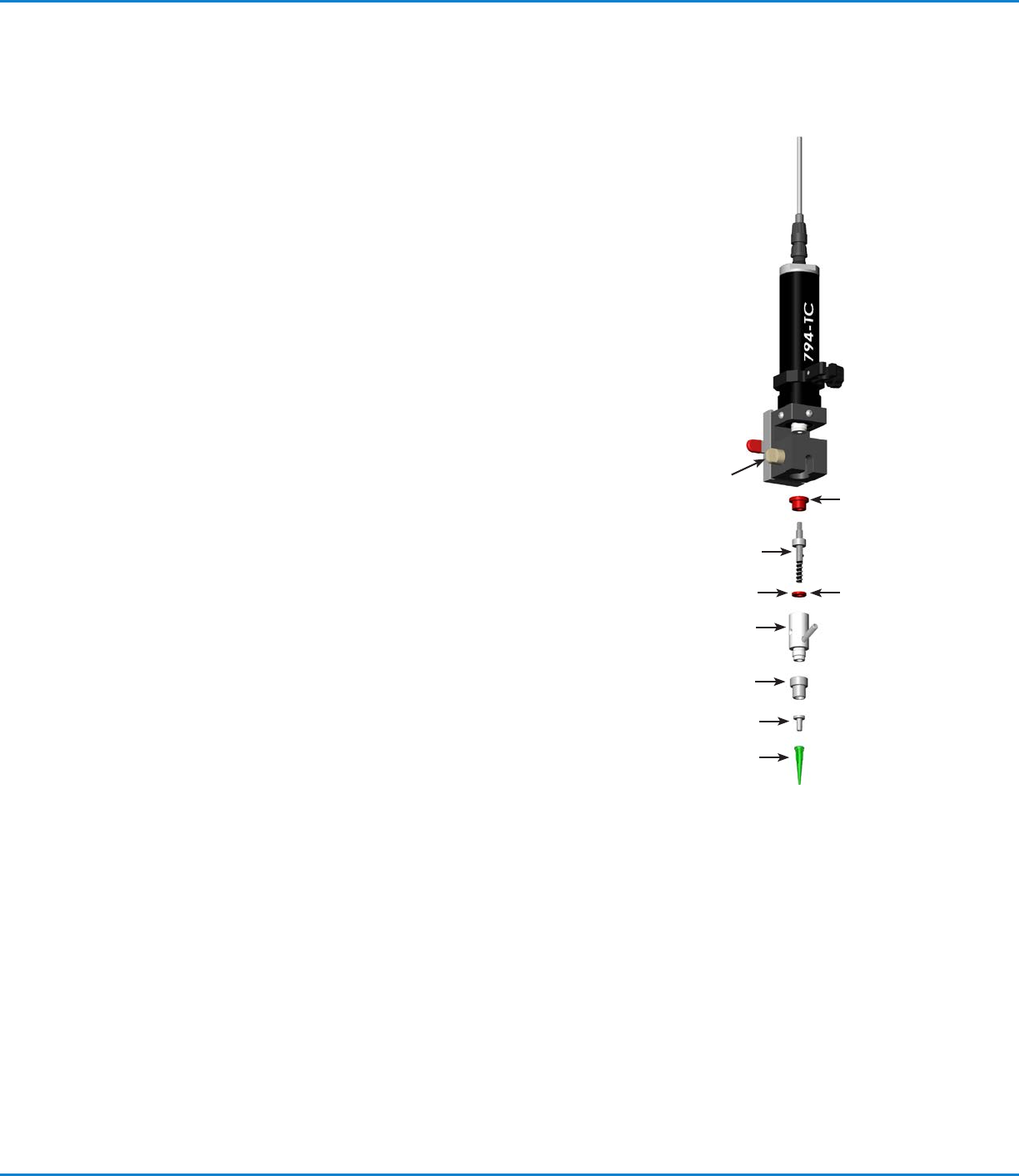

液剤カートリッジアッセンブリー部品を分解して洗浄するには、以下の
手順に従います:
1. ノ ズ ル を 取 り 外 し ま す 。
2. カ ートリッジ ホルダー の ネジ を緩 めます。
3. 液剤カートリッジアッセンブリーを引き下ろして取り外します。
4. ルアーテーパーとルアーロック止めナットを取り外します。
5. スクリュ ー からキ ャップ ナットを 取 り 外 しま す。
注 記： スクリューからネジ襟を外さないこと
6. 液剤カートリッジからシールとスクリューを取り外します。
キャップ ナット
スクリュー
（ネジ襟を外さない）
シール グリスを塗る
ルアーロック止め
ナット
メ ン テ ナ ン ス（ 続 き ）
ルアーテーパー
ノズル
(通常)
部品を洗浄して再び組み立てるには、以下の手順に従います:
1. 適切な溶剤とブラシまたは超音波洗浄機を使用して、すべての部品を洗浄
します。
2. シールに摩耗や破損がないか点検し、必要に応じて交換します。
3. シールを液剤カートリッジに挿入します。
4. シールの上にグリスを塗ります。
5. シールを破損しないように注意しながら、スクリューを挿入します。
6. キャップ ナットを 再 び 取 り付 けます。
7. ルアーテーパーとルアーロック止めナットを液剤カートリッジに再び取り
付けます。
8. 液剤カートリッジアッセンブリーを再び取り付け、ホルダーのネジを手で
絞めます。
9. ノズルを再び 取り付けます。
794-TC シリーズスクリューバルブ
14
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
パーツ番号
部品番号 説明
7363512
794‑TC バルブ、高流量 （ダブルピッチ）、ブラシモーター、0.10 mm (0.004 インチ) ギャッ
プ — 40 μm 未満の大粒子を含む液剤に推奨
熱伝導材料 (TIM)
ノードソン EFD シリコーンフリー合成熱伝導材料は、理想的なサーマルソリューションとして、ほとんどの工業用熱伝導材料
と比べて長期にわたり信頼性の高い熱伝導を可能にします。 詳細や無料サンプルのご請求については、www.nordsonefd.
com/JP_ThermalCompound をご覧ください。
アクセサリ
項目 部品番号 説明
7363518 794‑TC バルブ用ロボットマウントブラケット
7014840 シリンジアダプターに接続する 1/4 インチホース
