794-TC シリーズスクリューバルブ
6
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
仕様
注 記： 仕様と技術詳細は事前の予告無く変更されることがあります。
項目 仕様
寸法 61 mm （長）x 32 mm (径）(2.4 x 1.25")
注 記：
バルブの長さは、液剤ボディ/カートリッジスクリューがどちら側
に取り付けられているかによって異なります。測定値は最大長を示し
ています。
重量 470.0 g (16.6 oz)
スクリュー速度(ドライ時） 入力電圧に応じて 170～400 RPM
スクリュー ピッチ 高流量用 （ダブルピッチ）
入力電圧 DC10～24V(リップル 10％以下)
最大加速度 2.0 g (0.07 oz)
最大直流 240 mA (遅延型ヒューズ推奨)
最大液送圧力 2.0 bar (30 psi)
液剤供給口 接続用に 1/8" ID チューブが付属
液 剤 インレットスレッド 10～32、低プロファイル
ルアーロックノズルアダプター 303ステンレス製
液 剤 インレットチューブ 303ステンレス製
液剤カートリッジライナー タングステンカーバイド
スクリュー タングステンカーバイド
準拠 中国RoHS
全てのステンレス部品は不動態処理済み。
RoHS标准相关声明标准相关声明 (中国RoHS有害物質宣言)
产品名称
部品名
有害物质及元素
有毒・有害物質と元素
铅
鉛
(Pb)
汞
水銀
(Hg)
镉
カドミウム
(Cd)
六价铬
六価クロム
(Cr6)
多溴联苯
多臭素化
ビフェニル
(PBB)
多溴联苯醚
ポリ臭素化ジフ
ェニルエーテル
(PBDE)
外部接口
外部電気接続
X 0 0 0 0 0
O:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准低于SJ/T11363-2006限定要求。
この部品の均質物質が含む有毒・有害物質が、EIP‑A、EIP‑B、EIP‑Cのカテゴリーにおいて、SJ/T11363‑2006に定める制限量未満
であることを 意 味します。
X:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准高于SJ/T11363-2006限定要求.
この部品の均質物質が含む有毒・有害物質が、EIP‑A、EIP‑B、EIP‑Cのカテゴリーにおいて、SJ/T11363‑2006に定める制限量以上
であることを 意 味します。
794-TC シリーズスクリューバルブ
7
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

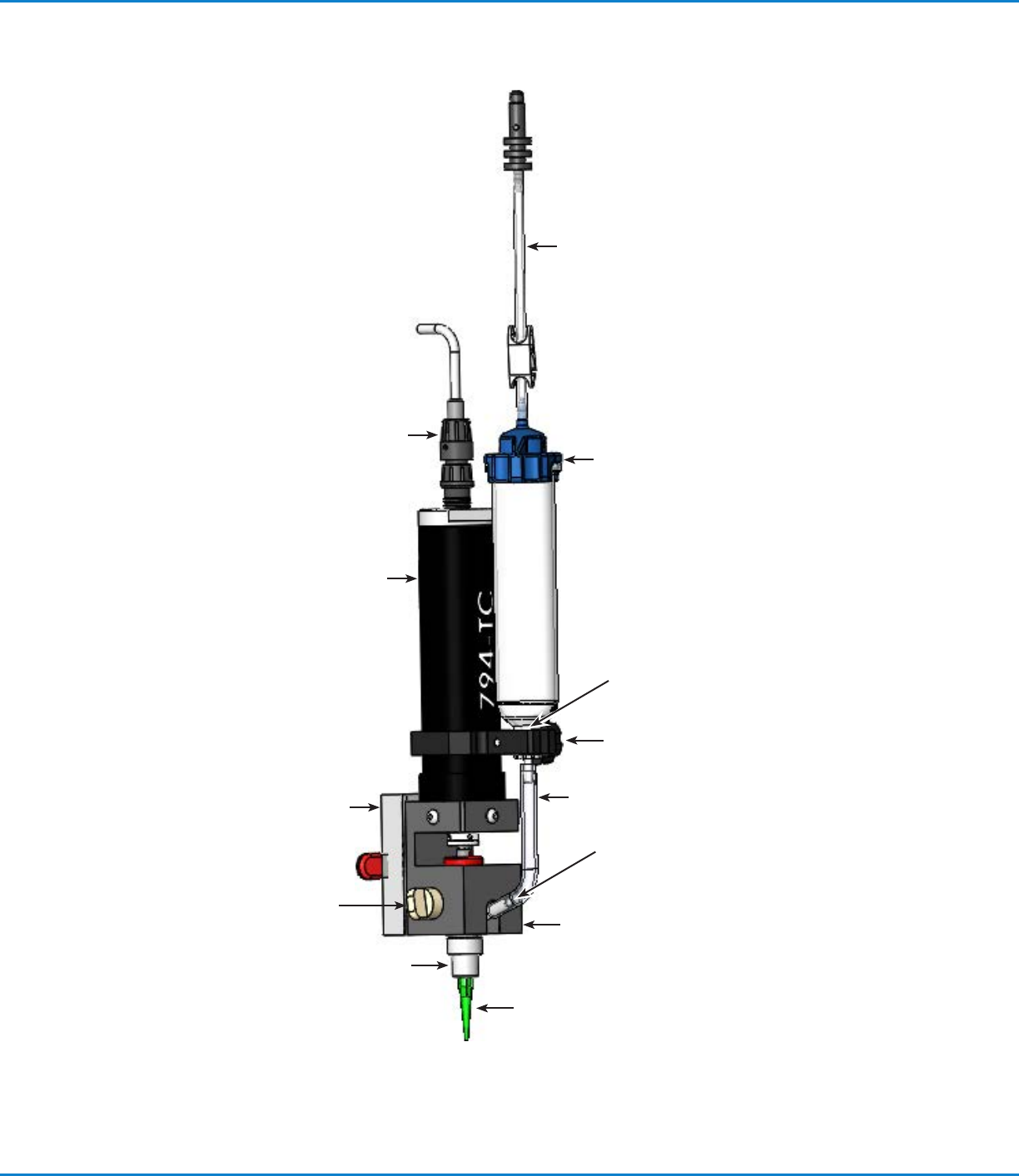

各機能部品
圧縮エアー供給口へ
アダプター
クイックリリース 式 バ ル
ブ マ ウントブ ラ ケット
モーターハウジング
ノズル
シリンジクランプ
液剤供給口
(1/8" ID 液剤供給チューブ用)
バルブケーブル
カートリッジホルダーネジ (カートリ
ッジホルダーの左側または右側に取
り付け可能)
シリンジ 吐 出 部 用 継 手
液剤供給チューブ
液剤カートリッジ
アッセンブリー
液剤カートリッジホルダー
794-TC シリーズスクリューバルブ
8
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

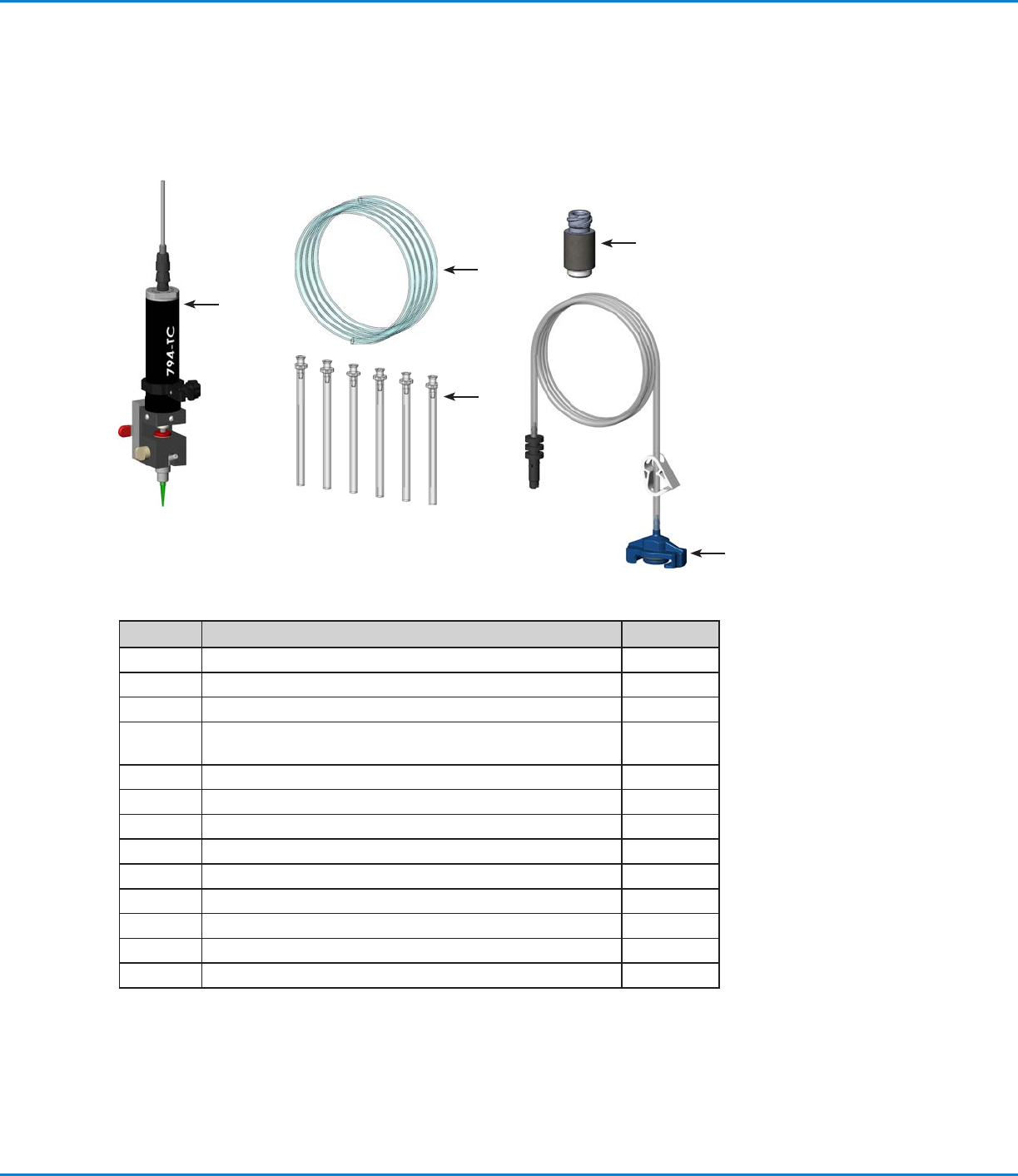

部品番号 説明 数量
1 794‑TC バルブ 1
2 液剤供給チューブ、3/32" x 5/32" 1
3 液剤供給チューブ、1/4" OD 6
4 4 mm ハウジング、プッシュインルアー (オプションで液剤供給チ
ューブの接続に使用)
1
5 アダプター、10cc用、6' 1
(ここには 示されていません )
アダプター、30cc用、6' 1
バルブパージ用コンパウンド、10 cc (8 g) 1
794‑TCノズルキット 1
バルブパージSDS 1
バルブパージ取扱説明書 1
ドットテストシ ート 3
設置
全体の構成、設定、テストの手順については、コントローラの取扱説明書を参照してください。
システムコンポーネントの開梱
2
3
1
4
5
