794-TC シリーズスクリューバルブ
15
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

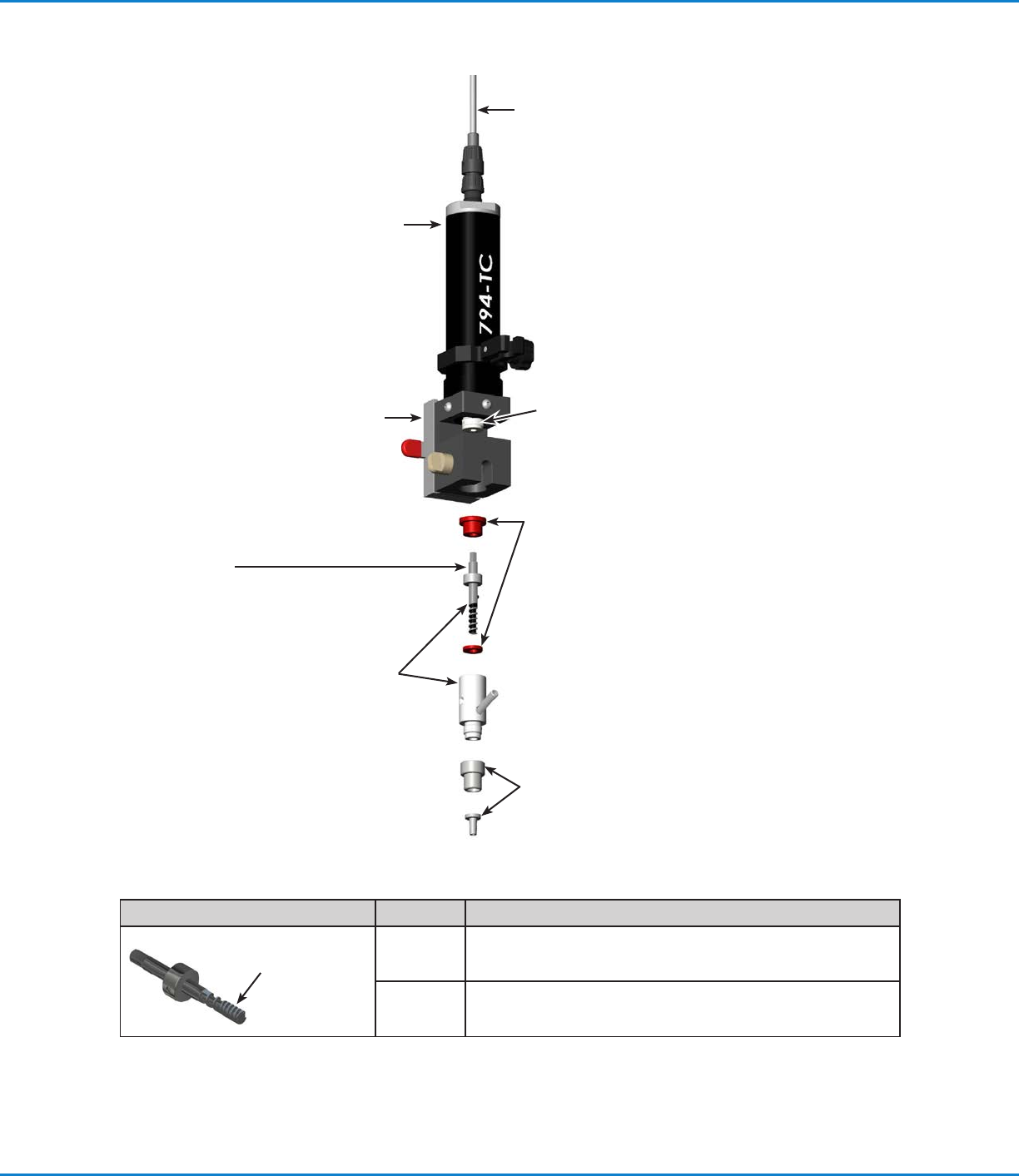

交換用部品
7363515
クイックリリース 式 マウ
ントブ ラ ケット
7021981
バルブケーブル
スクリュー
（ パー ツ番 号 は 下 の”スクリ
ュー”表を参照）
7363659
モーター / ハウジング
アッセンブリー
7363495
ベ ロ ― カップリング
液剤カートリッジアッセンブリー(スクリューおよ
びハウジングを含む)
7363498 0.10 mm (0.004 インチ) ギャップ
7364641 0.15 mm (0.006インチ) ギャップ
7364623 0.15 mm (0.006インチ) ギャップ、 UHF
ルアーロックノズルアダプター
7363513
スクリュー シ ール キット ( キャップ ナット、
シール、ゲル潤滑剤を含む)
スクリュー 部品番号 説明
ダブルピッチスク
リュースレッド
7363505 標準、高流量 （ダブルピッチ）、0.10 mm (0.004 インチ) ギャップ
7364527 標準、高流量 （ダブルピッチ）、0.15 mm (0.006 インチ) ギャップ
ここには示されていません: 7363507、794‑TC保持ナット、DL
794-TC シリーズスクリューバルブ
16
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
トラブルシューティング
問題 考えられる原因 対策
スクリュー が 回 転
しない
配線ミス 配線が全て適切で緩みがないか確認する。
ケーブルの損傷 損傷がないか確認し、必要なら交換する(パーツ#79456）。
コントローラーの不具合 コントローラーの出力値を電圧計で確認する。追加情報について
は、コントローラーのマニュアルを参照してください。
コントローラーの設定が不適切 コントローラーの設定を確認：モーター電圧、方向、吐出時間な
ど。追加情報については、コントローラーのマニュアルを参照して
ください 。
モーターの故障または破損 配線済みのモーターアッセンブリーを交換します。 サポートが必
要な場合は、ノードソン EFD 担当者にお問い合わせください。
スクリュー が 詰 まっている スクリューアッセンブリを 洗 浄 する。スクリュー が 詰 まり続 けるよう
な ら 、よ り ギ ャ ッ プ の 大 き い ス ク リ ュ ー と 交 換 す る 。
結合が緩い ネジを締める。
液剤が吐出され
ない
モーターの回転方向が正しくな
い(モーターは上から見て時計
回 り に 回 転 し ま す 。モ ー タ ー が 反
時計回りに回転している場合、
モ ー ター の 方 向 が 正しくありま
せ ん 。)
コントローラーのモーター方向の設定を確認。適切な接続につい
ては、コントローラーのマニュアルを参照してください。
モーターの配線を逆にする。
シリンジが 空 になっている 液剤の入ったシリンジと交換する。
エアー 圧がかかっていない コントローラーの入力エアーとエアー設定を確認する。
液剤が硬化しているまたは乾燥
している
新しい液剤と交換する。
エアー圧が不十分 エアー圧を上げる。
液剤経路が詰まっている 1回以上パージングサイクルを行なう。
液剤経路を洗浄する。
ノズルを交換、液剤供給チューブや継手を交換する。
吐出が安定し
ない
ディスペンスギャップが小さす
ぎる
吐出する液剤の量を減らすか、ディスペンスギャップを大きくしま
す。
バルブ の取 付 が 緩んでいる 取付部分の接続を固く締める。
オ ートディスペンスシステム の
故障
オートディスペンスシステムの保守点検を行います。 サポートが必
要な場合は、ノードソン EFD 担当者にお問い合わせください。
位置決め機能を備えたオートデ
ィスペンスシステム
オートディスペンスシステムを調整します。 サポートが必要な場合
は、ノードソン EFD 担当者にお問い合わせください。
続く
794-TC シリーズスクリューバルブ
17
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ト ラ ブ ル シ ュ ー テ ィ ン グ（ 続 き ）
問題 考えられる原因 対策
吐出が抜ける ノズルの外側に液剤が堆積し
ている
ノズルの先端を拭き取る作業を加える
先端加工ノズルに変更する
ノズルが小さすぎる 大きいノズル（ゲージ番号は小さくなる）に交換する
ディスペンスギャップが小さすぎ
る 、ま た は 大 き す ぎ る
液剤がノズルに付着している場合、ディスペンスギャップを小さく
します。 塗布されていないように見える場合、ギャップを大きくし
ます (ノズルが塗布領域に近すぎると、液剤はノズルから吐出され
ません)。 10 ページの「ディスペンスギャップの設定」を参照してく
ださい。
液剤が不均一 液剤を確認する、またはかき混ぜる
液剤にエアーが混入している パージングサイクルを1回以上行なう
液剤を脱泡する（真空脱泡あるいは遠心脱泡）
ノズルが 損 傷している ノズルを交 換する
吐出が不安定 液切れが悪い 吐出サイクルの最後に僅かにモーターを逆回転させる
先端加工ノズルに変える
ノズルが大きすぎる 小さいノズル（ゲージ番号は大きくなる）に交換する
ディスペンスギャップが小さすぎ
る 、ま た は 大 き す ぎ る
液剤がノズルに付着している場合、ディスペンスギャップを小さく
します。 塗布されていないように見える場合、ギャップを大きくし
ます (ノズルが塗布領域に近すぎると、液剤はノズルから吐出され
ません)。 10 ページの「ディスペンスギャップの設定」を参照してく
ださい。
液剤が不均一 液剤を確認する、またはかき混ぜる
液剤にエアーが混入 パージングサイクルを1回以上行なう
液剤を脱泡する（真空脱泡あるいは遠心脱泡）
後退が不完全 滞留時間を増やす
工程中の温度が変化している
EFDのProcessMate®6500などの温調装置を使用する
ノズルが 損 傷している ノズルを交 換する
続く
