はじめに
794‑TC シリーズスクリューバルブシステムは、TIM (熱伝導材料) や
その他の研磨性の高いペーストを高い再現性で正確に吐出できるよう
に設計されています。 堅牢なタングステンカーバイド (TC) スクリュー
と液剤ボディライナーが、研磨性の高いペーストによる摩耗を防止して
バルブの長寿命を実現します。 794‑TC バルブは、スクリュー液送原理
と、時間、圧力、塗布の精密な制御を組み合わせることで、はんだの金属
粒子を破損することなく、精度と再現性の高い吐出を可能にします。
スクリューギャップサイズは、塗布液剤の粒子の有無と粒子サイズに応
じてお選びいただけます。 TC スクリューアッセンブリーは、必要に応じ
て簡単に交換してギャップサイズを変更することができます。
794‑TC シリーズスクリューバルブは、ValveMate™ 7194 コントロー
ラーと EFD のオートディスペンスシステム用に設計されています。
794‑TCバルブの動作原理

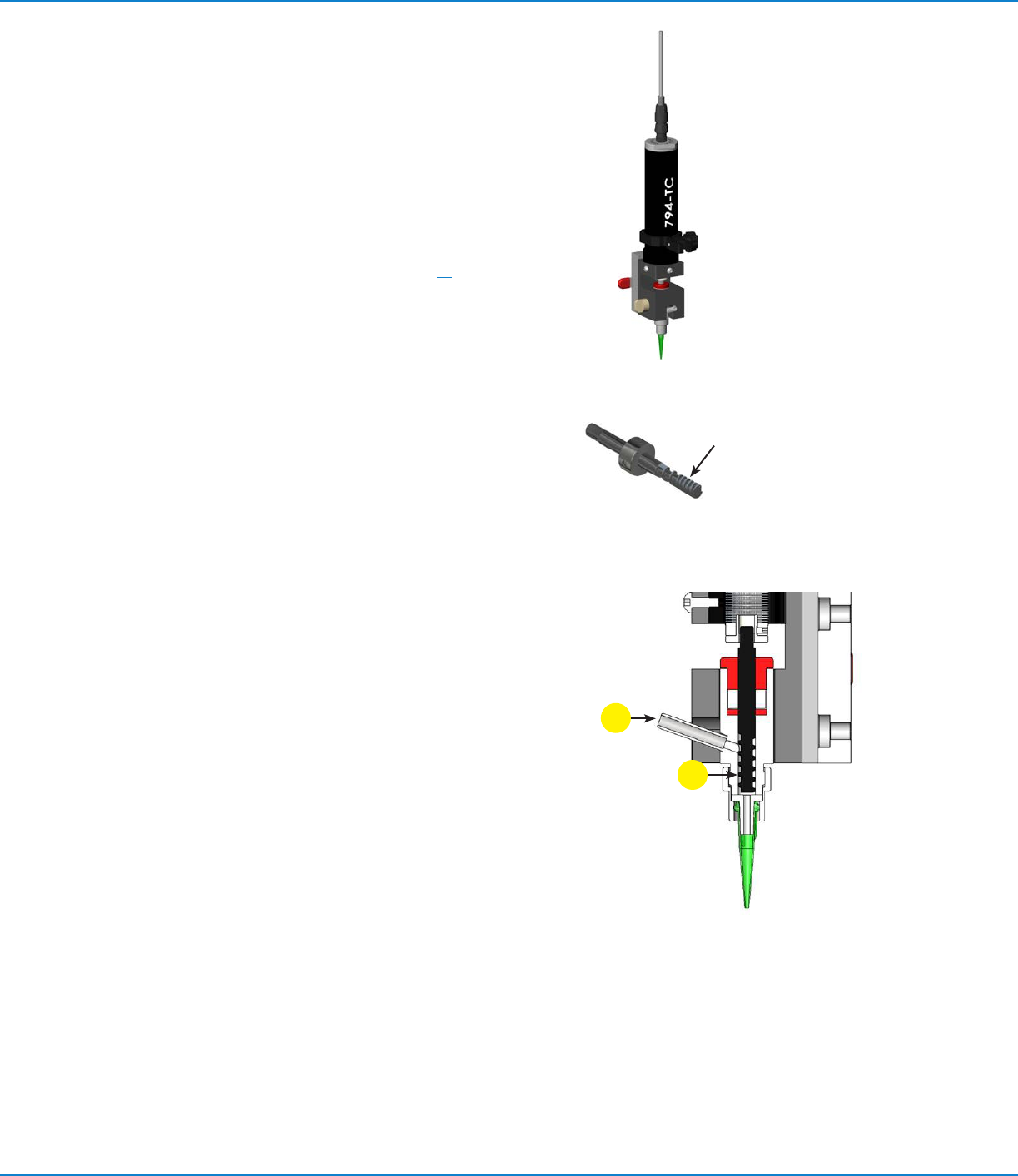

シリンジ(1)には最大30psi (0.21MPa)のエアー圧がかかり、スクリュ
ーの経路に液剤が押し出されます。スクリューが回転すると、液剤はスク
リューの溝(2)に沿って流れ、ノズルから液剤が押し出されます。バルブ
コントローラーは、スクリュー部に適当な液剤が供給されるようシリン
ジ内の圧力を制御します。液剤の吐出時間は、必要なドットサイズが得
られるまで設定を増減して調整します。タンクで継続的に充填できるこ
とが重要です。
ここで設定されたドットサイズは、吐出サイクルを開始するたびに同じ吐
出量が再現されます。
ダブルピッチスク
リュースレッド
スクリューアセンブリー サイズ
以下のダブルピッチスクリューアセンブリーがあります：
• 0.10 m (0.004 インチ) (スクリュー周囲 0.05 mm
(0.002 インチ)) — 粒子サイズ 40 μm 未満を含む液剤に推奨
• 0.15 m (0.006 インチ) (スクリュー周囲 0.075 mm
(0.003 インチ)) — 粒子サイズ 40 μm 未満を含む液剤に推奨
2
1
