- - 7. RF32 AS,RF32AS(SP),RF 44AS,RF44AS( SP),RF56AS, RF56AS(SP)(1) 7 2 2 3 4 3 5 7 8 9 1 0 1 1 1 1 6 2 1 2 3 3 1 3 3 3 4 3 5 2 8 3 0 3 6 3 7 3 7 1 5 1 7 3 8 3 9 4 0 4 1 1 2 1 4 4 3 4 4 4 8 5 0 5 1 5 3 5 4 5 6 5 7 5 7…

100%1 / 34
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-69521 CLAMP_UNIT_08K 1
2 401-69543 CLAMP_BLOCK_ASSY_08K (1)
3 401-67216 GEAR_SH_08K (1)
4 SM-8030602-TP SCREWM3X0.5L=6 (1)
5 401-67218 CLAMP_MAIN_SH (1)
6 401-67279 COVER_CS_SCREW_MAC_M26X6 (1)
7 401-67265 CLAMP_SP (1)
8 401-69546 CLAMP_BLOCK_SUB_ASSY_08K (1)
9 401-67215 CLAMP_BLOCK (1)
10 401-67217 CLAMP_ROLLER (1)
11 401-67216 GEAR_SH_08K (1)
12 401-69544 CLAMP_LEVER_ASSY_08K (1)
13 401-67237 CLAMP_LEVER_PIN (1)
14 401-71822 SFBS-M3_L6 (1)
15 401-67238 CLAMP_SPRING_GUIDE (1)
16 401-89573 TENSIONER_REFLECTOR_R (1)
17 401-69547 CLAMP_LEVER_SUB_ASSY_08K (1)
18 401-69548 CLAMP_PHOTO_SENSOR_ASSY (1)
19 401-78887 ETFREFLECTIVESENSPCBASM_C (1)
20 401-67278 BINDING_HEAD_SCREW_M26X6 (1)
21 NM-6860003-SC NUTM2.6TYPE3 (1)
22 401-66940 LOCKSENSFPC (1)
23 401-67282 SENSOR_CAP (1)
24 401-69545 CLAMP_WIRE_ASSY_08K (1)
25 401-67250 CLAMP_WIRE_GUIDE_B (2)
26 401-67279 COVER_CS_SCREW_MAC_M26X6 (6)
27 RE-0250000-K0 E-RING2.5 (1)
28 401-67248 CLAMP_WIRE_08K_N (1)
29 401-67249 CLAMP_WIRE_GUIDE_A (1)
30 401-69529 DUMMY_SENSOR_UNIT 1
31
#05
401-69530 SPLICE_SENSOR_UNIT 1
32 401-67233 DUMMY_SENSOR (1)
33
#05
401-66944 SPLICE_SENSOR (1)
34 ST-4860821-SN TAPPINGSCREWM2.5X8 (2)
35 401-75347 CABLE_COVER_ASSY_12K 1
36 401-72616 CABLE_COVER_12K (1)
37 401-67277 SUPER_LOW_HEAD_SCREW_M26X4 (2)
38 401-75348 HANDLE_UNIT_12K 1
39 401-67280 COVER_SC_TAPPING_SCREW_M26X6 (2)
40 401-67279 COVER_CS_SCREW_MAC_M26X6 (6)
41 401-67278 BINDING_HEAD_SCREW_M26X6
(2)
42 401-66942 MENBRANESWITCH (1)
43 401-72656 HANDLE_L_12K (1)
44 401-81358 LID_PRESSURE_PLATE_12K_06 (1)
45 401-67254 HANDLE_REINFORCED_PLATE_12K (1)
46 401-67232 REAR_CABLE_COVER (1)
47 401-67253 EXTENSION_PLATE (1)
48 401-75349 PCB_BOX_ASSY_12K (1)
49 401-81346 FG_FILM_AL (1)
50 401-72665 HEAT_SINK_PLATE_12K (1)
51 401-66952 ETF12MAINPCBASM (1)
52 ST-4860421-SN TAPPINGSCREWD=2.6L=4 (4)
53 401-66939 ETFI/FCABLEASM (1)
54 ST-4860821-SN TAPPINGSCREWM2.5X8 (2)
55 401-66943 RADIATIONSHEET (2)
56 401-72660 PCB_COVER_12K (1)
57 401-67279 COVER_CS_SCREW_MAC_M26X6 (7)
58 401-79259 PCB_COVER_SEAL_12K (1)
59 HX-0031400-00 SPIRALTABE (1)
60 EA-9500B00-00 CABLEBAND (3)
61 401-71823 REEL_HOOK_ASSY (1)
62 WP-0430801-SC WASHERM4 (1)
63 SM-4042501-SC SCREWM4X0.7L=25 (1)
64 401-71258 REEL_HOOK (1)
65 401-71257 REEL_HOOK_BASE (1)
66 401-77469 TAPPING_SCREW_M2.6X6 (2)
67 400-68219 REEL_HOOK_SH (1)
68 E1306-706-C00 TAPEHOLDERWASHER (1)
69
#01
401-75357 COVER_UNIT_12K 1
70
#02
401-75374 COVER_UNIT_16K 1
71
#03
401-75375 COVER_UNIT_24K 1
72
#01
401-67279 COVER_CS_SCREW_MAC_M26X6 (1)
73
#02
401-72668 COVER_CS_SCREW_MEC_M26X10 (1)
74
#03
401-72669 COVER_CS_SCREW_MEC_M26X18 (1)
75
#01
401-72657 CHAMBER_LID_12K (1)
76
#02
401-72661 CHAMBER_LID_16K (1)
77
#03
401-72662 CHAMBER_LID_24K (1)
78
#01
401-72612 FRONT_COVER_12K (1)
79
#02
401-72613 FRONT_COVER_16K (1)
80
#03
401-72614 FRONT_COVER_24K (1)
81
#01
401-67277 SUPER_LOW_HEAD_SCREW_M26X4 (8)
82
#02
401-72666 BINDING_HEAD_SCREW_M26X8 (6)
83
#03
401-72667 BINDING_HEAD_SCREW_M26X16 (6)
84
#02
E4007-706-000 EMBOSSGUIDECOLLAR (6)
85
#03
E5007-706-000 EMBOSSGUIDECOLLAR_24 (6)
86
#01
401-72659 HANDLE_R_12K (1)
87
#02
401-72663 HANDLE_R_16K (1)
88
#03
401-72664 HANDLE_R_24K (1)
89
#01
401-75358 TAPE_GUIDE_UNIT_12K 1
90
#02
401-75376 TAPE_GUIDE_UNIT_16K 1
91
#03
401-75377 TAPE_GUIDE_UNIT_24K 1
92 401-72615 TAPE_GUIDE (1)
93
#01
401-67278 BINDING_HEAD_SCREW_M26X6 (3)
94
#02
401-72666 BINDING_HEAD_SCREW_M26X8 (3)
95
#03
401-72667 BINDING_HEAD_SCREW_M26X16 (3)
96
#02
E4007-706-000 EMBOSSGUIDECOLLAR (3)
97
#03
E5007-706-000 EMBOSS_GUIDE_COLLAR_24 (3)
98
#02
401-72672 TAPE_GUARD_16K (1)
99
#03
401-72673 TAPE_GUARD_24K (1)
100
#04
401-67277 SUPER_LOW_HEAD_SCREW_M26X4 (2)
- -

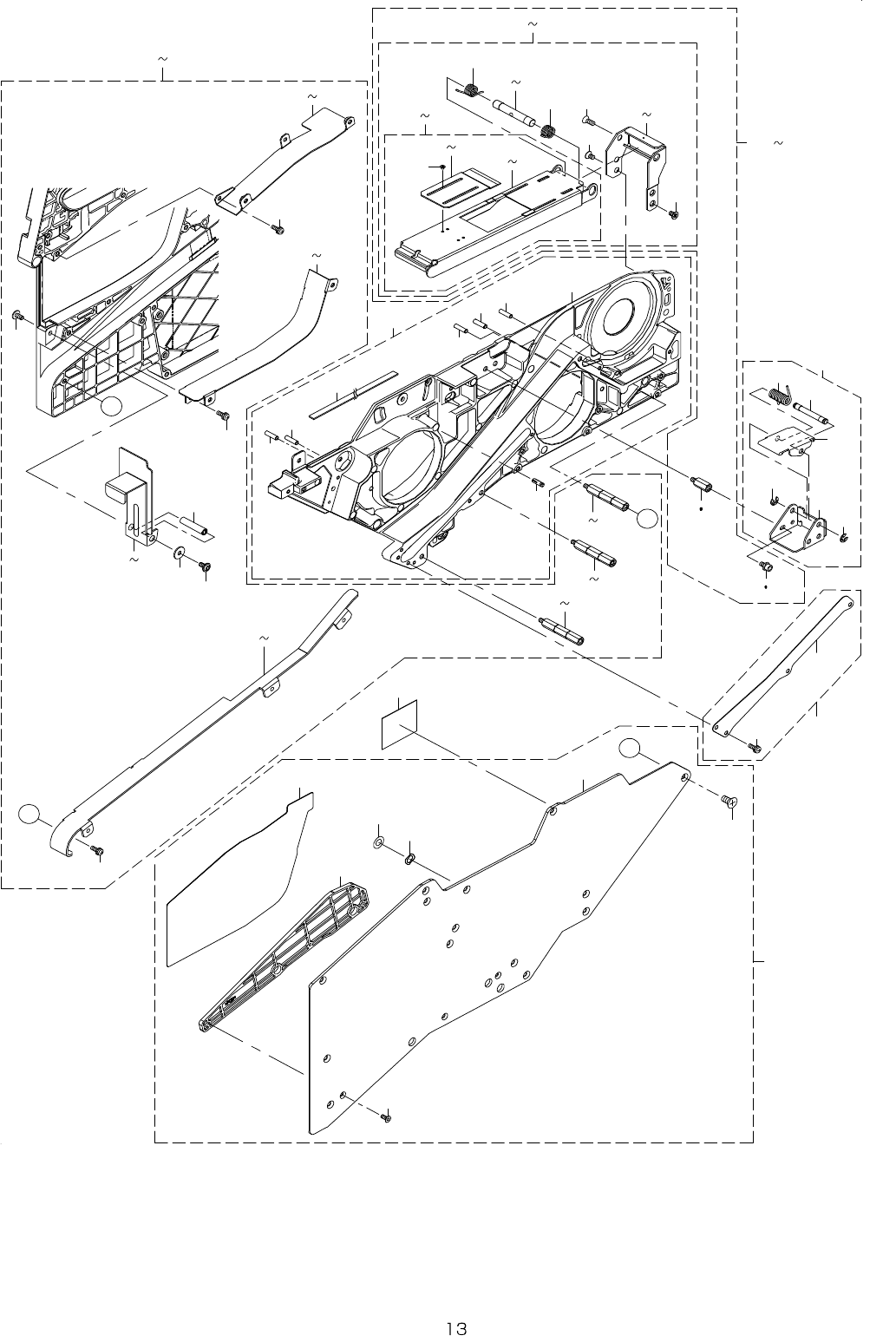

7. RF32AS,RF32AS(SP),RF44AS,RF44AS(SP),RF56AS,RF56AS(SP)(1)
7 2
2
3
4
3
5
7
8
9
1 0
1 1
1 1
6
2 1 2 3
3 1 3 3
3 4
3 5
2 8 3 0
3 6
3 7
3 7
1 5 1 7
3 8 3 9
4 0 4 1
1 2 1 4
4 3
4 4
4 8 5 0
5 1 5 3
5 4 5 6
5 7
5 7
5 7
5 8 6 0
5 8 6 0
6 6
6 5
6 6
6 4
6 1 6 3
A
A
B
B
5 8 6 0
6 8
6 9
7 0
7 1
3
3
3
2 4 2 6
2 7
1 8 2 0
4 5 4 7
4 2
1
6 7
7 5
7 4
7 3
- -

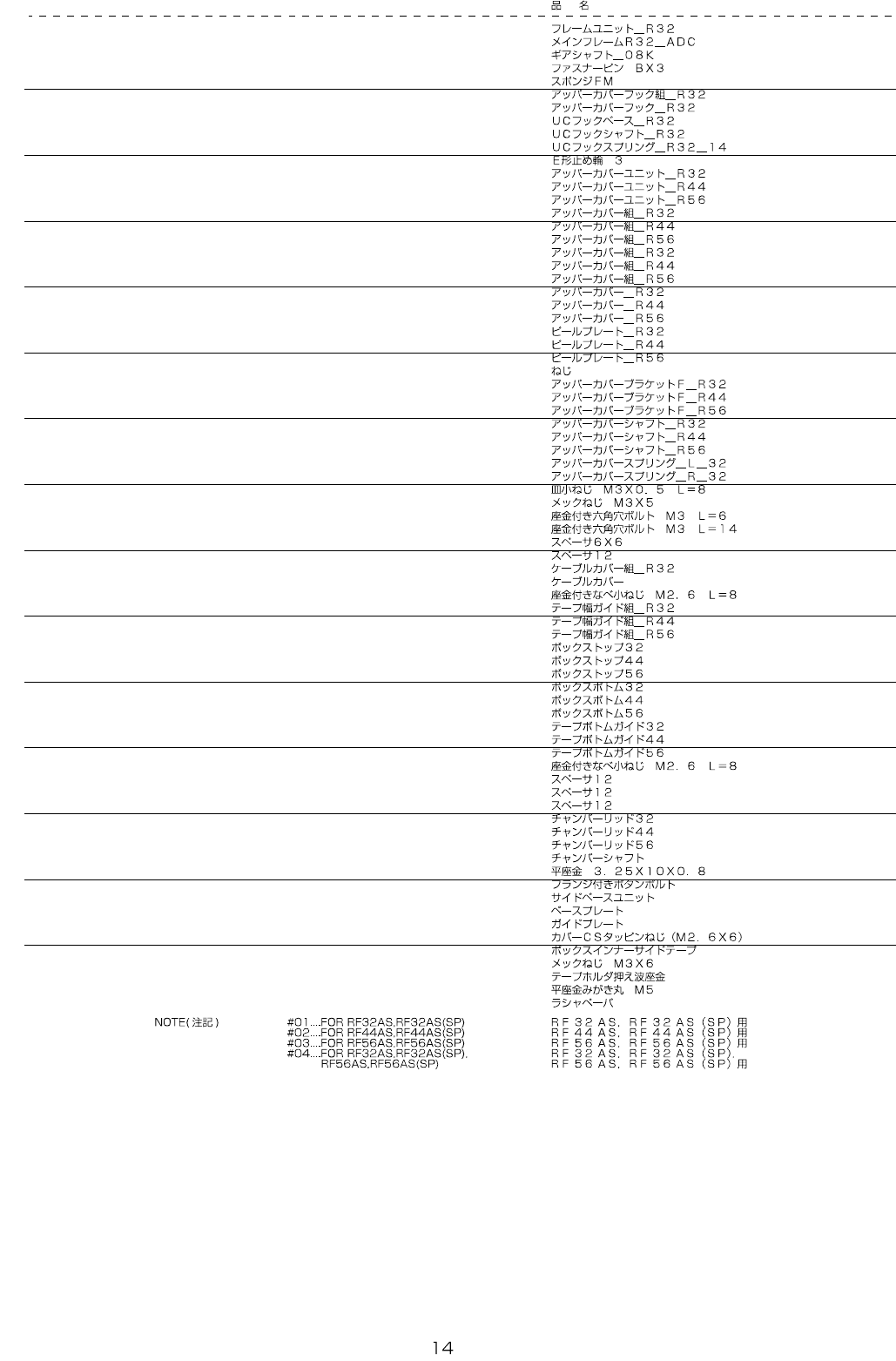

REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-91022 FRAME_UNIT_R32 1
2 401-89196 MAIN_FRAME_R32_ADC (1)
3 401-67216 GEAR_SH_08K (5)
4 E6347-705-000 FASTENERPINBX3 (1)
5 401-71153 SPONGE_FM (2)
6 401-91029 UC_HOOK_ASSY_R32 1
7 401-89165 UPPER_COVER_HOOK_R32 (1)
8 401-89166 UC_HOOK_BASE_R32 (1)
9 401-89167 UC_HOOK_SH_R32 (1)
10 401-89164 UC_HOOK_SP_R32_14 (1)
11 RE-0300000-K0 E-RING3 (2)
12
#01
401-91042 UPPER_COVER_UNIT_R32 1
13
#02
401-91058 UPPER_COVER_UNIT_R44 1
14
#03
401-91072 UPPER_COVER_UNIT_R56 1
15
#01
401-91043 UPPER_COVER_ASM_R32 (1)
16
#02
401-91059 UPPER_COVER_ASM_R44 (1)
17
#03
401-91073 UPPER_COVER_ASM_R56 (1)
18
#01
401-91044 UPPER_COVER_ASSY_R32 (1)
19
#02
401-91060 UPPER_COVER_ASSY_R44 (1)
20
#03
401-91074 UPPER_COVER_ASSY_R56 (1)
21
#02
401-89175 UPPER_COVER_R32 (1)
22
#03
401-89183 UPPER_COVER_R44 (1)
23
#01
401-89184 UPPER_COVER_R56 (1)
24
#02
401-89161 PEEL_PLATE_R32 (1)
25
#03
401-89185 PEEL_PLATE_R44 (1)
26 401-89186 PEEL_PLATE_R56 (1)
27 401-72670 SCREW (4)
28
#01
401-89162 UPPER_COVER_BRKT_F_R32 (1)
29
#02
401-89187 UPPER_COVER_BRKT_F_R44 (1)
30
#03
401-89188 UPPER_COVER_BRKT_F_R56 (1)
31
#01
401-89163 UPPER_COVER_SH_R32 (1)
32
#02
401-89189 UPPER_COVER_SH_R44 (1)
33
#03
401-89190 UPPER_COVER_SH_R56 (1)
34 400-91622 UPPER_COVER_SP_L_32 (1)
35 400-91623 UPPER_COVER_SP_R_32 (1)
36 SM-1030801-SC SCREWM3L=8 (1)
37 400-55256 SCREWM3X5MEC (4)
38
#04
SL-6030692-TN SCREWM3L=6 (2)
39
#02
SL-6031492-TN SCREWM3L=14 (2)
40
#02
401-89195 SPEACER_6X6 (2)
41
#03
401-89108 SPACER_12 (2)
42 401-91034 CABLE_COVER_ASSY_R32 1
43 401-89106 CABLE_COVER (1)
44 SL-4860891-SC SCREWM2.6L=8 (4)
45
#01
401-91056 TAPE_WIDTH_GUIDE_ASSY_R32 1
46
#02
401-91070 TAPE_WIDTH_GUIDE_ASSY_R44 1
47
#03
401-91084 TAPE_WIDTH_GUIDE_ASSY_R56 1
48
#01
401-89141 BOX_TOP_32 (1)
49
#02
401-89142 BOX_TOP_44 (1)
50
#03
401-89143 BOX_TOP_56 (1)
51
#01
401-89144 BOX_BOTTOM_32 (1)
52
#02
401-89145 BOX_BOTTOM_44 (1)
53
#03
401-89146 BOX_BOTTOM_56 (1)
54
#01
401-89103 TAPE_BOTOM_GUIDE_32 (1)
55
#02
401-89104 TAPE_BOTOM_GUIDE_44 (1)
56
#03
401-89105 TAPE_BOTOM_GUIDE_56 (1)
57 SL-4860891-SC SCREWM2.6L=8 (7)
58
#01
401-89108 SPACER_12 (3)
59
#02
401-89108 SPACER_12 (6)
60
#03
401-89108 SPACER_12 (9)
61
#01
401-89154 CHAMBER_LID_32 (1)
62
#02
401-89155 CHAMBER_LID_44 (1)
63
#03
401-89156 CHAMBER_LID_56 (1)
64 401-89157 CHAMBER_SH (2)
65 WP-0330816-SF WASHER3.25X10X0.8 (1)
66 401-71822 SFBS-M3_L6 (2)
67 401-91023 SIDE_BASE_UNIT 1
68 401-89101 BASE_PLATE (1)
69 401-89102 GUIDE_PLATE (1)
70 401-67280 COVER_SC_TAPPING_SCREW_M26X6 (3)
71 401-89107 BOX_INNER_SIDE_TAPE (1)
72 400-52050 SCREWM3X6MEC (14)
73 E1306-706-C00 TAPEHOLDERWASHER (1)
74 WP-0531001-SC WASHERM5 (1)
75 E3856-721-000 ACLOTHESPAPER 1
