10 手持式气动螺刀 （ 内置机械式自卸载断气离合器 ） 377-321U 377-421U 377-521U 376-7251U 376-3251U 377-731U 377-331U 377-431U 377-941U 377-741U 377-841U 377-321U-SW .. 377-421U-SW .. 377-521U-SW .. 376-7251 U-SW .. 376-3251 U-SW .. MINIMA T 系列…

100%1 / 31
9
手持式气动螺刀（内置机械式自卸载断气离合器）
347-227OU
to
347-527OU
346-7257U
to
346-4257U
346-237U
to
346-437U
344-347U
to
344-447U

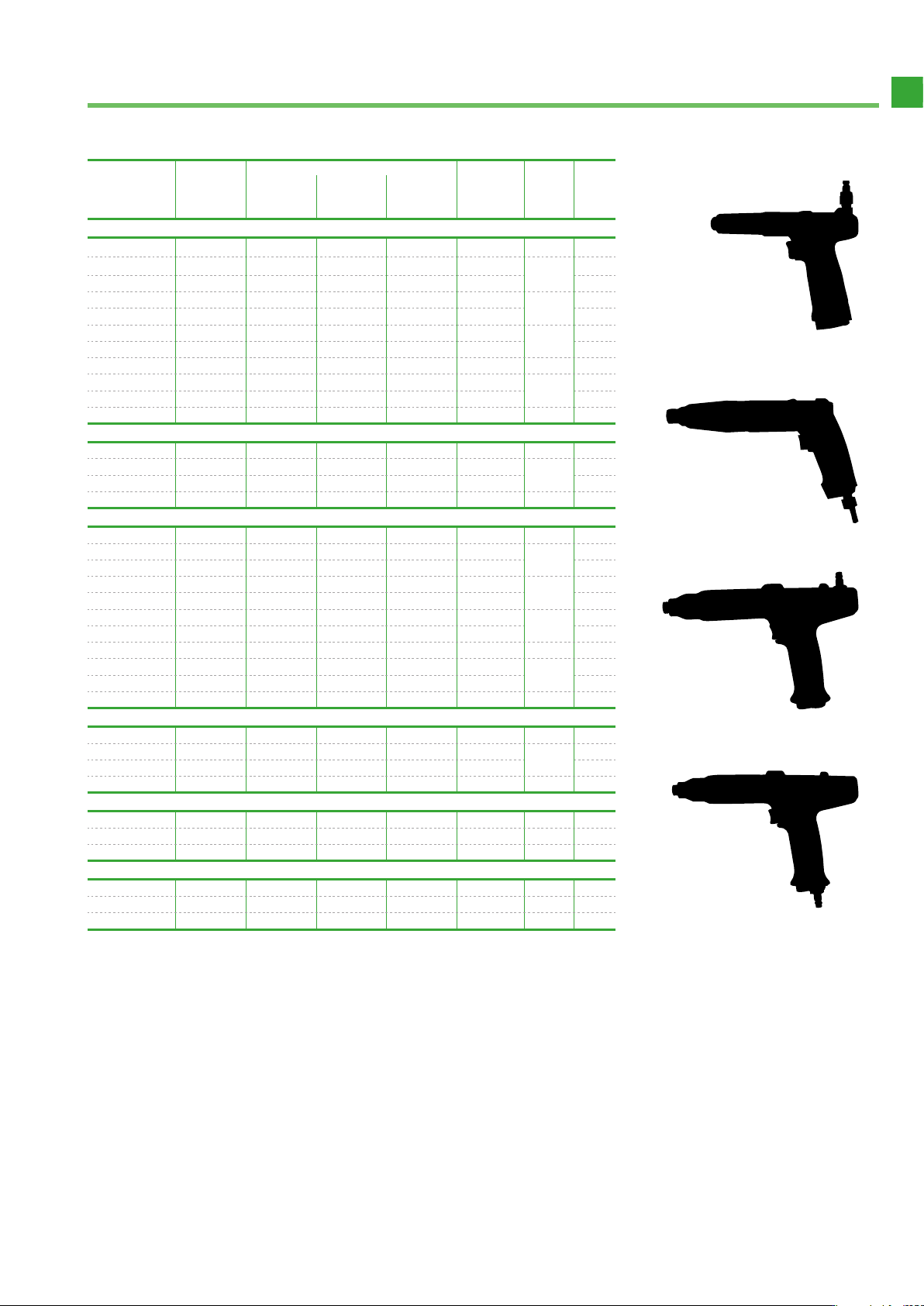

型号 定货号 扭矩 转速, 适用螺丝 重量
最小 最大 最大 空转
软联接 硬联接
Nm Nm Nm rpm kilos
枪式设计, 下接气口, 双转向, 扳机按钮式启动 (内六角刀头接口),
1
/4”
347-227U 394569A 0.5 1.3 1.5 3000 M 3 0.75
347-327U 394569B 0.4 3 3.2 1100
M 4
0.75
347-427U 394569D 0.4 3.5 4 750 0.75
347-527U 394569C 0.3 5 5 500
M 5
0.75
346-7257U 412799A 1 5 6 1025 1.2
346-3257U 412799B 1 10 10 525
M 6
1.2
346-4257U 412799C 1 12 12 270 1.2
346-237U 400373B 2 4.5 5.5 2300 M 5 1.6
346-737U 400373C 2 7 8 1200
M 6
1.7
346-337U 400373D 2 12 12 650 1.7
346-437U 400373E 2 20 20 320 M 8 1.7
枪式设计, 上接气口, 双转向, 扳机按钮式启动 (内六角刀头接口),
1
/4”
347-227OU 394570A
0.5 1.3 1.5 3000 M 3 0.75
347-
327OU 394570B 0.4 3 3.2 1100
M 4
0.75
347-427OU 394570D 0.4 3.5 4 750 0.75
347-527OU 394570C 0.3 5 5 500 M 5 0.75
枪式设计, 下接气口, 双转向, 点压式启动 (内六角刀头接口),
1
/4”
347-229U 394573A 0.5 1.3 1.5 3000 M 3 0.75
347-329U 394573B 0.4 3 3.2 1100
M 4
0.75
347-429U 394573D 0.4 3.5 4 750 0.75
347-529U 394573C 0.3 5 5 500
M 5
0.75
345-7259U 390854A 1 5 6 1025 1.2
345-3259U 390854B 1 10 10 525
M 6
1.2
345-4259U 390854C 1 12 12 270 1.2
346-239U 411447B 2 4.5 5.5 2300 M 5 1.6
346-739U 411447C 2 7 8 1200
M 6
1.7
346-339U 411447D 2 12 12 650 1.7
346-439U 411447E 2 20 20 320 M 8 1.7
枪式设计, 上接气口, 双转向,
点压式启动 (内六角刀头接口),
1
/4”
347-229OU 394574A 0.5 1.3 1.5 3000 M 3 0.75
347-329OU 394574B 0.4 3 3.2 1100
M 4
0.75
347-429OU 394574D 0.4 3.5 4 750 0.75
347-529OU 394574C 0.3 5 5 500 M 5 0.75
枪式设计, 下接气口, 上接气口 或尾部接气口, 双转向, 扳机按钮式启动 (内六角刀头接口),
1
/4”
344-347U 400320D 3 6.5 8.5 2300 M 5 1.7
344-447U 400320E 3 8 10 1600 M 6 1.7
344-247U 400320F 2 17 17 650 M 8 1.95
枪式设计, 下接气口, 上接气口 或尾部接气口, 双转向, 点压式启动 (内六角刀头接口),
1
/4”
344-349U 411448D 3 6.5 8.5 2300 M 5 1.7
344-449U 411448E 3 8 10 1600 M 6 1.7
344-249U 411448F 2 17 17 650 M 8 1.95
以上性能参数为气压值在6.3bar（90PSI）时的对应值
MINIMAT 系列气动螺刀
10
手持式气动螺刀（内置机械式自卸载断气离合器）
377-321U
377-421U
377-521U
376-7251U
376-3251U
377-731U
377-331U
377-431U
377-941U
377-741U
377-841U
377-321U-SW..
377-421U-SW..
377-521U-SW..
376-7251 U-SW..
376-3251 U-SW..
MINIMAT 系列气动螺刀

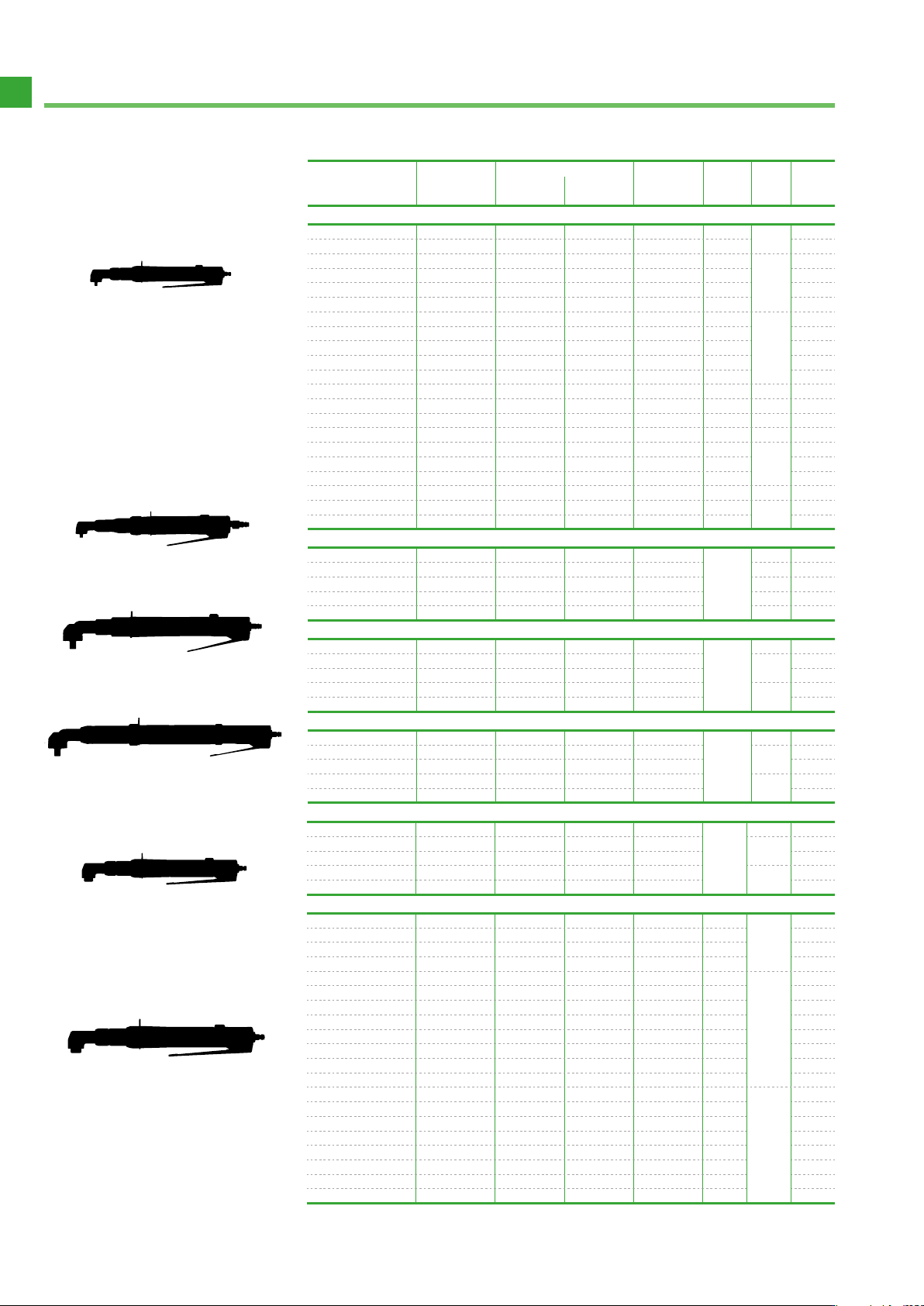

型号 定货号 扭矩 转速, 刀头 适用 重量
最小 最大 空转 接口 螺丝
Nm Nm rpm kilos
弯头式设计, 双转向, 压杆式启动 (方头)
377-321U 386530B 0.4 3.5 780
1
/4”
M4
0.85
377-321U-E10 390887B 0.4 3.5 780
3
/8” 0.85
377-421U 386530D 0.4 4.5 500
1
/4”
M5
0.85
377-421U-E10 390887D 0.4 4.5 500
3
/8” 0.85
377-521U 386530C 0.3 6.5 350
1
/4” 0.85
377-521U-E10 390887C 0.3 6.5 350
3
/8” 0.85
376-7251U 378385A 1.5 8 810
1
/4”
M6
1.2
376-7251U-E10 382687A 1.5 8 810
3
/8” 1.2
376-3251U 378385B 1.5 15 410
1
/4” 1.2
376-3251U-E10 382687B 1.5 15 410
3
/8” 1.2
377-731U-E12.5 396037C 4 11 700
1
/2” 2
377-331U-E12.5 396037D 4 20 350
1
/2” M8 2
377-431U-E12.5 396037E 4 35 180
1
/2” M10 2
377-731U-E10 411310C 4 10 730
3
/8” M6 1.9
377-331U-E10 411310D 4 19 365
3
/8” M 8 1.9
377-431U-E10 400611E 4 33 190
3
/8”
M10
1.9
377-941U-E12.5 379100B 8 32 410
1
/2” 2.3
377-741U-E12.5 379100C 8 46 270
1
/2” 2.3
377-841U-E12.5 379100D 8 65 185
1
/2” M12 2.3
377-941U-E10 400638B 7 30 430
3
/8”
M10
2.2
377-741U-E10 400638C 7 44 285
3
/8” 2.2
弯头式设计, 双转向, 压杆式启动 (内六角刀头接口, 无磁性)
377-321U-D 390883B 0.4 3.5 780
1
/4”
M 4 0.85
377-421U-D 390883D
0.4 4.5 500 M 5 0.85
377-521U-D 390883C 0.3 6.5 350 M 5 0.85
376-7251U-D 382683A 1.5 8 810 M 6 1.2
376-3251U-D 382683B 1.5 15 410 M 6 1.2
弯头式设计, 双转向, 压杆式启动 (内六角刀头接口, 磁性)
377-321U-DM 390884B 0.4 3.5 780
1
/4”
M4 0.85
377-421U-DM 390884D 0.4 4.5 500
M5
0.85
377-521U-DM 390884C 0.3 6.5 350 0.85
376-7251U-DM 382684A 1.5 8 810
M6
1.2
376-3251U-DM 382684B 1.5 15 410 1.2
弯头式设计, 双转向, 压杆式启动 (内六角刀头接口, 含快换刀头接口)
377-321U-F 390885B 0.4 3.5 780
1
/4”
M4 0.85
377-421U-F 390885D 0.4 4.5 500
M5
0.85
377-521U-F 390885C 0.3 6.5 350 0.85
376-7251U-F 382685A 1.5 8 810
M6
1.2
376-3251U-F 382685B 1.5 15 410 1.2
弯头式设计, 双转向, 压杆式启动 (内六角刀头接口, 含快换刀头接口和弹簧套筒)
377-321U-FH 390886B 0.4 3.5 780
1
/4”
M4 0.85
377-421U-FH 390886D 0.4 4.5 500
M5
0.85
377-521U-FH 390886C 0.3 6.5 350 0.85
376-7251U-FH 382686A 1.5 8 810
M6
1.2
376-3251U-FH 382686B 1.5 15 410 1.2
弯头式设计, 双转向, 压杆式启动 (内六角套筒)
377-321U-SW 6 390925/1B 0.4 3.5 780 AF6
M4
0.85
377-321U-SW 8 390925/2B 0.4 3.5 780 AF8 0.85
377-321U-SW 10 390925/3B 0.4 3.5 780 AF10 0.85
377-321U-SW 13 390925/4B 0.4 3.5 780 AF13 0.85
377-421U-SW 6 390925/1D 0.4 4.5 500 AF6
M5
0.85
377-421U-SW 8 390925/2D 0.4 4.5 500 AF8 0.85
377-421U-SW 10 390925/3D 0.4 4.5 500 AF10 0.85
377-421U-SW 13 390925/4D 0.4 4.5 500 AF13 0.85
377-521U-SW 6 390925/1C 0.3 6.5 350 AF6 0.85
377-521U-SW 8 390925/2C 0.3 6.5 350 AF8 0.85
377-521U-SW 10 390925/3C 0.3 6.5 350 AF10 0.85
377-521U-SW 13 390925/4C 0.3 6.5 350 AF13 0.85
376-7251U-SW6 386139/1A 1.5 8 810 AF6
M6
1.2
376-7251U-SW8 386139/2A 1.5 8 810 AF8 1.2
376-7251U-SW10 386139/3A 1.5 8 810 AF10 1.2
376-7251U-SW13 386139/4A 1.5 8 810 AF13 1.2
376-3251U-SW6 386139/1B 1.5 15 410 AF6 1.2
376-3251U-SW8 386139/2B 1.5 15 410 AF8 1.2
376-3251U-SW10 386139/3B 1.5 15 410 AF10 1.2
376-3251U-SW13 386139/4B 1.5 15 410 AF13 1.2
以上性能参数为气压值在6.3bar（90PSI）时的对应值
11
手持式气动螺刀（内置机械式自卸载断气离合器）
手持式气动螺刀 （内置功能控制型离合器）
345-308UESD
to
345-508UESD
347-218UESD
to
347-618UESD
347-228UESD
to
347-528UESD
347S-328U
to
347S-528U
347S-327U
to
347S-527U

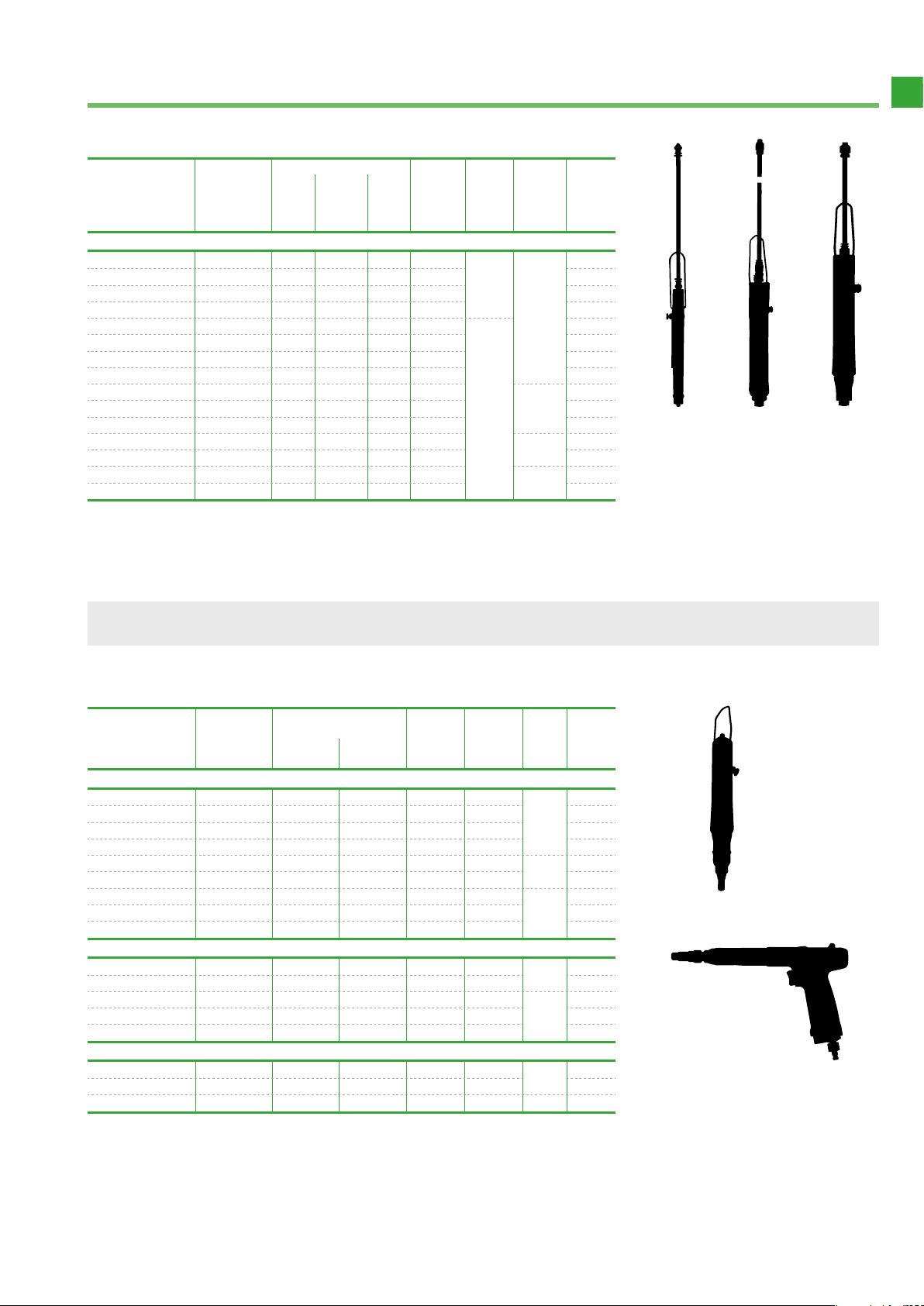

型号 定货号 扭矩 转速, 刀头接口 适用 重量
最小 最大 最大 空转 螺丝
软 硬
联接 联接
Nm Nm Nm rpm kilos
直柄式设计, 双转向, 点压式启动 (内六角刀头接口)
345-308UESD 376846A 0.02 0.4 0.5 1300
3 mm
M3
0.17
345-408UESD 376846B 0.02 0.5 0.5 950 0.17
345-708UESD 385164A 0.02 0.7 0.7 480 0.18
345-508UESD 376846C 0.02 0.7 0.7 300 0.18
347-218UESD 403345A 0.3 1 1 1900
1
/4”
0.40
347-318UESD 403345B 0.3 1.4 1.4 1300 0.40
347-518UESD 403345C 0.2 2 2 900 0.40
347-618UESD 403345D 0.2 2 2 600 0.43
347-228UESD 392476A 0.5 1.3 1.8 3000
M4
0.68
347-328UESD 392476B 0.4 2.4 2.8 1100 0.69
347-428UESD 392476D 0.4 3.5 4 750 0.69
347-528UESD 392476C 0.3 5 5 500
M5
0.69
345-7258UESD 409631A 1 5 6 1100 0.9
345-3258UESD 409631B 1 10 10
640
M6
0.9
345-4258UESD 409631C 1 12 12 310 0.9
型号 定货号 落座 攻牙 转速, 适用 重量
扭矩 扭矩 空转 螺丝
最小 最大 最大
Nm Nm Nm rpm kilos
直柄式设计, 双转向, 点压式启动 (内六角刀头接口),
1
/4”
347S-218U 405158A 0.3 1 1.1 1900
M3
0.52
347S-318U 405158B 0.4 1.4 1.6 1300 0.52
347S-518U 405158C 0.4 2 2.2 900 0.52
347S-618U 405158D 0.4 2 2.2 600 0.52
347S-328U 386542B 0.4 2.8 3.1 1100
M4
0.76
347S-428U 386542D 0.4 3.5 3.9 750 0.76
347S-528U 386542C 0.3 5 5.5 500
M5
0.76
346S-238U 409114B 0.5 4.5 5 2300 1.41
346S-738U 409114C 0.4 5 7 1200 1.48
枪式设计, 下接气口, 双转向, 扳机按钮式启动 (内六角刀头接口),
1
/4”
347S-327U 391486B 0.4 3 3.3 110
M4
0.82
347S-427U 391486D 0.4 3.5 3.9 750 0.82
347S-527U 391486C 0.3 5 5.5 500
M5
0.82
345S-237U 392773A 0.5 4.5 5 2300 1.5
345S-737U 392773B 0.4 5 7 1200 1.6
枪式设计, 上接气口, 双转向, 扳机按钮式启动 (内六角刀头接口),
1
/4”
347S-327OU 391490B 0.4 3 3.3 1100
M4
0.82
347S-427OU 391490D 0.4 3.5 3.9 750 0.82
347S-527OU 391490C 0.3 5 5.5 500 M5 0.82
以上性能参数为气压值在6.3bar（90PSI）时的对应值
以上性能参数为气压值在6.3bar（90PSI）时的对应值
MICROMAT-ESD / MINIMAT-ESD 防静电系列气动螺刀
SENSOMAT 系列气动螺刀
