13
特殊应用的手持式气动螺刀
325-3258UL
325-4258UL
305-3257UL
305-4257UL.
39-331-19K
to
39-331-46K
39-521-19K
请另外定必须配件
型号 定货号 扭矩 转速, 适用螺丝 重量
最小 最大 最大 空转
软联接 硬联接 nominal
Nm Nm Nm rpm
Ø
kilos
基本型号, 刀头接口
1
/2” 20 UNF / F6.3 *)
305-237UH 401354A
根据设备需求选择
(可选附件)
2000 最大 5 0.9
VARIOMAT - 钻孔型拧紧螺刀
型号 定货号 扭矩 最大 转速, 空转 重量
Nm rpm kilos
直柄式设计, 双转向, 点压式启动 (内六角刀头),
1
/4”
325-3258UL 362714A 10 640 0.8
325-4258UL 362714B 10 310 0.8
枪式设计, 下接气口, 双转向, 扳机按钮式启动 (内六角刀头接口),
1
/4”
305-3257UL 352587E 15 525 1.05
305-4257UL 352587F 18 270 1.05
RECYCLING 回收专用型螺刀
型号 定货号 转速, 空转 rpm 适用螺丝 重量, kilos
直柄式设计, 压杆式启动, 闭口式
39-521-19K 391625A 90 M3 - M 6 1.15
39-331-19K 390518F 165
M4 - M 6
1.5
39-331-21K 390518G 160 M4 - M 7 1.5
39-331-32L 390518C 150 M6 - M12 1.75
39-331-46K 390518N 110 M8 - M18 1.7
平头气动扳手
以上性能参数为气压值在6.3bar（90PSI）时的对应值
以上性能参数为气压值在6.3bar（90PSI）时的对应值
以上性能参数为气压值在6.3bar（90PSI）时的对应值
*) 根据设备需求选择请见样本 D3520C
305-237UH
14
特殊应用的手持式气动螺刀
HY160P7
345T-7258U
345T-3258U
345T-4258U
345T-7257U
345T-3257U
345T-4257U
HY115G1
HY135G8
型号 定货号 扭矩 转速, 耗气量 刀头接口 适用螺丝 重量
最小 最大 空转
Nm Nm rpm m
3
/min kilos
直柄式, 双转向 (内六角刀头含快换刀头接口)
HY115G1 363027A 5 15 3000 0.10
1
/4” 最大M6 1.1
HY135G8 363031A 15 35 4000 0.37
7
/16” 最大M8 1.35
枪式设计, 双转向 (内六角刀头含快换刀头接口)
HY307P7 421136A 4 7 6000 0.2
1
/4”
M5 - M6 0.83
HY211P7 411558A 6 11 6500 0.3 最大M6 0.85
HY220P7 411559A 10 20 7500 0.35 最大M7 0.85
HY235P7 411560A 20 35 6500 0.55 最大M8 1
枪式设计, 双转向 (方头)
HY160P7 375930A 30 60 3500 0.7
1
/2”
最大M10 2
HY180P7 423088A 50 80 6000 0.75
最大
M12 1.4
HY1120P7 423185A 70 120 5500 0.85
最大
M14 1.7
型号 定货号 扭矩 转速, 重量
最大 空转
Nm. rpm kilos
直柄式设计, 双转向, 点压式启动 (内六角刀头接口),
1
/4”
345T-7258U 369272A 5 1100 0.8
345T-3258U 369272B 10 680 0.8
345T-4258U 369272C 12 310 0.8
枪式设计, 下接气口, 双转向, 扳机按钮式启动 (内六角刀头接口),
1
/4”
345T-7257U 369273A 5 1025 1.1
345T-3257U 369273B 10 525 1.1
345T-4257U 369273C 12 270 1.1
以上性能参数为气压值在6.3bar（90PSI）时的对应值
以上性能参数为气压值在6.3bar（90PSI）时的对应值
MINIMAT-T 系列深度控制型气动螺刀
油压脉冲式扳手（断气式）
HY235P7
15

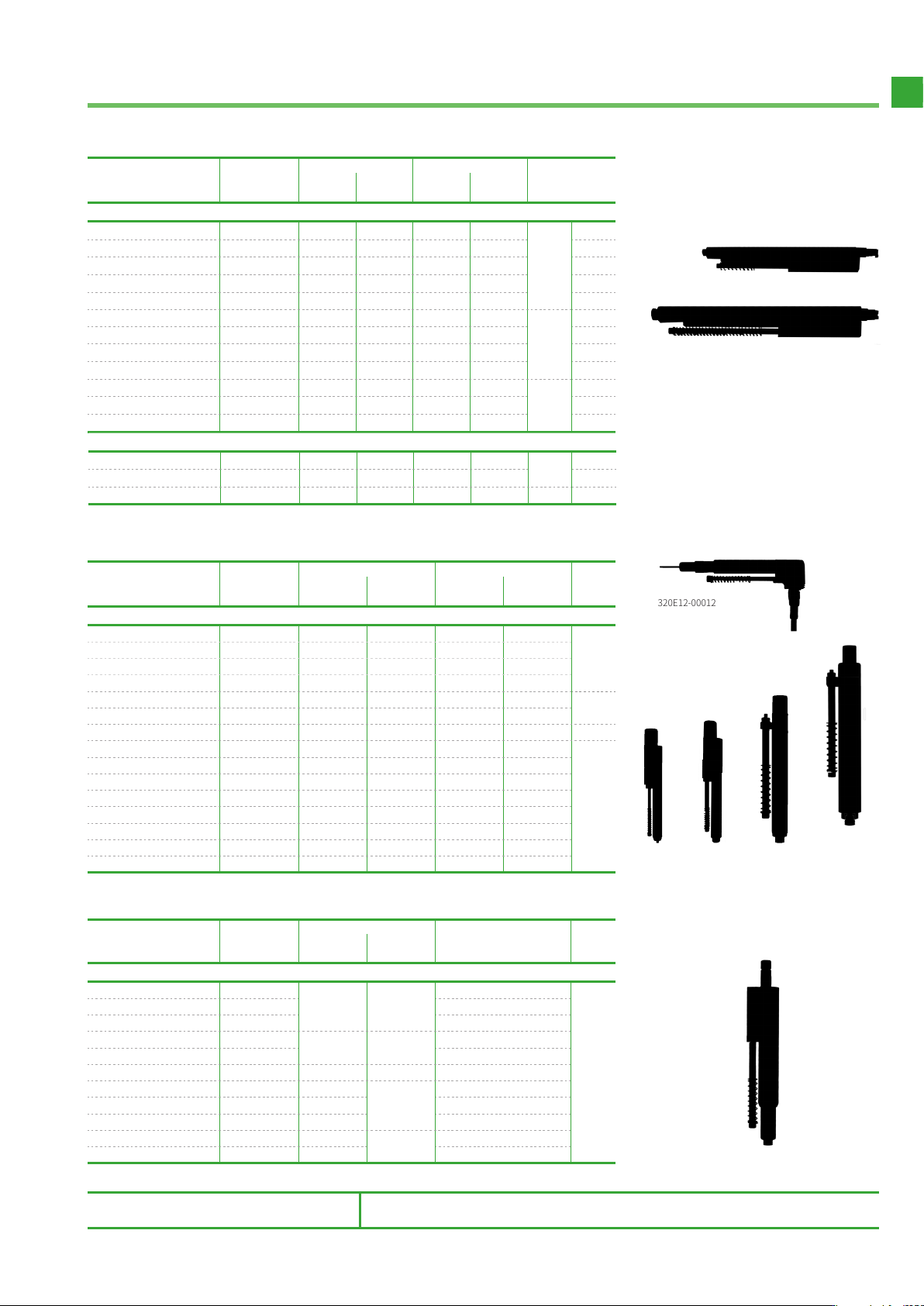

固定式电动数控可编程螺刀
必选配件:
接配NANOMAT-EC/MICROMAT-EC/MINIMAT-EC系列电动数控螺刀和
MINIMAT-EC Servo系列固定式电动伺服数控螺刀的程序控制器: 请参阅本样本第18/19页
320E12-00012
320E19-… 320E27-…320E22-…
320E36-…
型号 定货号 扭矩 转速 刀头
最小 最大*) 最小 最大*) 接口
Nm Nm rpm rpm
EC-系列电动螺刀 (内六角刀头接口)
*) 每VDI/VDE 2647指示
NANOMAT-EC / MICROMAT-EC / MINIMAT-EC 系列固定式电动数控螺刀
320E12-00012 420400 B 0.02 0.12 120 1500
3 mm
320E19-0002 405024 A 0.03 0.2 150 1500
320E19-0005 405024 C 0.08 0.5 120 1200
320E19-0008 405024 B 0.15 0.8 100 1000
320E22-00120 420988 D 0.24 1.2 50 900
1
/4”
320E22-00200 420988 E 0.4 2.0 30 550
320E27-0010-D 416500 B 0.15 1.0 50 1000
3 mm
320E27-0018-D 416500 H 0.4 1.8 100 1000
1
/4”
320E27-0024-D 416500 C 0.4 2.4 50 700
320E27-0042-D 416500 D 0.7 4.2 40 400
320E36-0040-D 416600 E 0.5 4 100 1000
320E36-0060-D 416600 A 1 6 70 740
320E36-0090-D 416600 F 2 9 50 550
320E36-0120-D 416600 B 2 12 35 380
320E36-0180-D 416600 C 3 18 25 280
MINIMAT-EC-Servo 系列固定式电动伺服数控螺刀
342EA36-...
MINIMAT-E 系列经济型固定式电动螺刀
型号 定货号 扭矩 转速 刀头
最小 最大*) 接口
Nm Nm rpm
经济型固定式电动螺刀(内置机械式自卸载断气式离合器)，点压式启动（内六角刀头接口）
342EA36-0009-200 304001A
0.3 0.9
2000
1
/4”
342EA36-0009-100 304001B 1000
342EA36-0009-65 304001C 650
342EA36-0024-100 304002A
0.4 2.4
1000
342EA36-0024-65 304002B 650
342EA36-0036-65 304003A 0.5 3.6 650
342EA36-0018-200 304004A 0.5
1.8
2000
342EA36-0018-100 304004B 0.4 1000
342EA36-0018-65 304004C 0.3 650
342EA36-0048-100 304005A 0.4
4.8
1000
342EA36-0048-65 304005B 0.3 650
所有MINIMAT-E系列经济型固定式电动螺刀均可实现远程启动操作。
型号 定货号 扭矩 转速 刀头 重量
最小 最大*) 最小 最大*) 接口
Nm Nm rpm rpm kilos
EC-内置扭矩和转角传感器电动数控螺刀，直柄式设计 (内六角刀头接口)
311E27-0010 413400A 0.2 1 100 1600
1
/4”
1.2
311E27-0020 413400B 0.4 2 60 1500 1.2
311E27-0050 413400C 1 5 40 800 1.2
311E27-0120 413400E 2.4 12 20 400 1.2
311E36-0150 205000A 3 15 50 1000 2.8
311E36-0300 205000C 6 30 30 600
7
/16”
2.8
311E36-0500 205000D 10 50 20 380 2.8
311E42-0300 206000B 6 30 50 890 4.2
311E42-0800 206000D 16 80 20 330 4.2
311E63-1800 416400D 36 180 15 300
¾"
12.9
311E63-3500 416400F 70 350 10 155 12.9
311E63-5000 416400H 100 500 10 90 12.9
311E 27-…
311E 36-…
311E系列固定螺刀可提供扭矩及角度冗余测量系统，详细情况请见样本D3161C。
EC-内置扭矩和转角传感器电动数控螺刀，弯头式设计（方头）
311EW36-0220-F10 108121A 5 22 35 650
3
/8”
4.8
311EW36-0420-F10 108121B 9 42 20 350 4.8
311EW36-0700-F12.5 108121C 14 70 10 200
1
/2” 5.1
