12 手持式气动螺刀 （ 内置机械式自卸载断气离合器 ） 347F-228 to 347F-528 345F-7257 to 345F-4257 347F-227O to 347F-527O 377F-321 to 377F-521 型号 定货号 扭矩 转速, 刀头 适用 重量 最小 最大 最大 空转 接口 螺丝 软 硬 联接 联接 Nm Nm Nm rpm kilos 直柄式设计, 右转向, 点压式启动 (内六角刀头接口) 345F-…

100%1 / 31
11
手持式气动螺刀（内置机械式自卸载断气离合器）
手持式气动螺刀 （内置功能控制型离合器）
345-308UESD
to
345-508UESD
347-218UESD
to
347-618UESD
347-228UESD
to
347-528UESD
347S-328U
to
347S-528U
347S-327U
to
347S-527U
型号 定货号 扭矩 转速, 刀头接口 适用 重量
最小 最大 最大 空转 螺丝
软 硬
联接 联接
Nm Nm Nm rpm kilos
直柄式设计, 双转向, 点压式启动 (内六角刀头接口)
345-308UESD 376846A 0.02 0.4 0.5 1300
3 mm
M3
0.17
345-408UESD 376846B 0.02 0.5 0.5 950 0.17
345-708UESD 385164A 0.02 0.7 0.7 480 0.18
345-508UESD 376846C 0.02 0.7 0.7 300 0.18
347-218UESD 403345A 0.3 1 1 1900
1
/4”
0.40
347-318UESD 403345B 0.3 1.4 1.4 1300 0.40
347-518UESD 403345C 0.2 2 2 900 0.40
347-618UESD 403345D 0.2 2 2 600 0.43
347-228UESD 392476A 0.5 1.3 1.8 3000
M4
0.68
347-328UESD 392476B 0.4 2.4 2.8 1100 0.69
347-428UESD 392476D 0.4 3.5 4 750 0.69
347-528UESD 392476C 0.3 5 5 500
M5
0.69
345-7258UESD 409631A 1 5 6 1100 0.9
345-3258UESD 409631B 1 10 10
640
M6
0.9
345-4258UESD 409631C 1 12 12 310 0.9
型号 定货号 落座 攻牙 转速, 适用 重量
扭矩 扭矩 空转 螺丝
最小 最大 最大
Nm Nm Nm rpm kilos
直柄式设计, 双转向, 点压式启动 (内六角刀头接口),
1
/4”
347S-218U 405158A 0.3 1 1.1 1900
M3
0.52
347S-318U 405158B 0.4 1.4 1.6 1300 0.52
347S-518U 405158C 0.4 2 2.2 900 0.52
347S-618U 405158D 0.4 2 2.2 600 0.52
347S-328U 386542B 0.4 2.8 3.1 1100
M4
0.76
347S-428U 386542D 0.4 3.5 3.9 750 0.76
347S-528U 386542C 0.3 5 5.5 500
M5
0.76
346S-238U 409114B 0.5 4.5 5 2300 1.41
346S-738U 409114C 0.4 5 7 1200 1.48
枪式设计, 下接气口, 双转向, 扳机按钮式启动 (内六角刀头接口),
1
/4”
347S-327U 391486B 0.4 3 3.3 110
M4
0.82
347S-427U 391486D 0.4 3.5 3.9 750 0.82
347S-527U 391486C 0.3 5 5.5 500
M5
0.82
345S-237U 392773A 0.5 4.5 5 2300 1.5
345S-737U 392773B 0.4 5 7 1200 1.6
枪式设计, 上接气口, 双转向, 扳机按钮式启动 (内六角刀头接口),
1
/4”
347S-327OU 391490B 0.4 3 3.3 1100
M4
0.82
347S-427OU 391490D 0.4 3.5 3.9 750 0.82
347S-527OU 391490C 0.3 5 5.5 500 M5 0.82
以上性能参数为气压值在6.3bar（90PSI）时的对应值
以上性能参数为气压值在6.3bar（90PSI）时的对应值
MICROMAT-ESD / MINIMAT-ESD 防静电系列气动螺刀
SENSOMAT 系列气动螺刀
12
手持式气动螺刀（内置机械式自卸载断气离合器）
347F-228
to
347F-528
345F-7257
to
345F-4257
347F-227O
to
347F-527O
377F-321
to
377F-521
型号 定货号 扭矩 转速, 刀头 适用 重量
最小 最大 最大 空转 接口 螺丝
软 硬
联接 联接
Nm Nm Nm rpm kilos
直柄式设计, 右转向, 点压式启动 (内六角刀头接口)
345F-308 399400A 0.02 0.5 0.6 1600
3mm
M3
0.15
345F-408 399400B 0.02 0.55 0.55 1100 0.15
345F-708 399400C 0.02 0.7 0.7 600 0.16
345F-508 399400D 0.02 0.7 0.7 350
1
/4”
0.16
347F-218 397061A 0.3 1 1 1900 0.40
347F-318 397061B 0.3 1.4 1.4 1300 0.40
347F-518 397061C 0.2 2 2 900 0.40
347F-618 397061D 0.2 2 2 600 0.43
347F-228 386365A 0.5 1.8 2 4000
M4
0.68
347F-328 386365B 0.4 3 3.2 1550 0.69
347F-428 386365D 0.4 4 4.5 1000 0.69
347F-528 386365C 0.3 5 5 680
M5
0.69
345F-7258 401537A 1 5 6 1100 1.2
345F-3258 401537B 1 10
10 680
M6
1.2
345F-4258 401537C 1 12 12 310 1.2
346F-238 396359B 2 5 6 2500 M5 1.28
346F-738 396359C 2 8 9 1400
M6
1.34
346F-338 396359D 2 14 14 750 1.34
346F-438 396359E 2 20 20 400 M8 1.34
枪式设计, 下接气口, 右转向, 扳机按钮式启动 (内六角刀头接口)
347F-227 391735A 0.4 1.5 1.8 4000
1
/4”
M3 0.75
347F-327
391735B 0.4 3 3.2 1550
M4
0.75
347F-427 391735D 0.4 3.5 4 1000 0.75
347F-527 391735C 0.3 5 5 680
M5
0.75
345F-7257 394625A 1 5 6 1025 1.2
345F-3257 394625B 1 10 10 525
M6
1.2
345F-4257 394625C 1 12 12 270 1.2
346F-737 400561C 2 8 9 1400 1.7
346F-337 400561D 2 14 14 750 1.7
346F-437 400561E 2 20 20 400 M8 1.7
枪式设计, 上接气口
, 右转向, 扳机按钮式启动 (内六角刀头接口)
347F-227O 391473A 0.4 1.5 1.8 4000
1
/4”
M3 0.75
347F-327O 391473B 0.4 3 3.2 1550
M4
0.75
347F-427O 391473D 0.4 3.5 4 1000 0.75
347F-527O 391473C 0.3 5 5 680 M5 0.75
枪式设计, 下接气口, 双转向, 扳机按钮式启动 (内六角刀头接口)
347F-227U 395047A 0.4 1.5 1.8 3000
1
/4”
M3 0.75
347F-327U 395047B 0.4 3 3.2 1100
M4
0.75
347F-427U 395047D 0.4 3.5 4 750 0.75
347F-527U 395047C 0.3 5 5 500 M5 0.75
346F-737U 402845C 2 7 8 1200
M6
1.7
346F-337U 402845D 2 12 12 650 1.7
346F-437U 402845E 2 20 20 320 M8 1.7
枪式设计, 上接气口, 双转向, 扳机按钮式启动 (内六角刀头接口)
347F-227OU 395052A 0.4 1.5 1.8 3000
1
/4”
M3 0.75
347F-327OU 395052B
0.4 3 3.2 1100
M4
0.75
347F-427OU 395052D 0.4 3.5 4 750 0.75
347F-527OU 395052C 0.3 5 5 500 M5 0.75
弯头式设计, 右转向, 压杆式启动 (方头)
377F-321 389689B 0.4 3.5 3.5 820
1
/4”
M4 0.85
377F-421 389689D 0.4 4.5 4.5 530
M5
0.85
377F-521 389689C 0.3 6.5 6.5 380 0.85
376F-7251 392061A 1.5 8 8 810
M6
1.2
376F-3251 392061B 1.5 15 15 410 1.2
377F-731
404085C 4 13 13 840
1
/2”
2
377F-331
404085D 4 23 23 450 M8 2
377F-431
404085E 4 33 33 240
M10
2
377F-941-E12.5
204209B 8 32 32 410 2.3
377F-741-E12.5
204209C 8 46 46 270 2.3
377F-841-E12.5
204209D 8 65 65 185 M12 2.3
MICROMAT-F / MINIMAT-F 系列智能监控型气动螺刀
MINIMAT-F 多功能系列螺刀必选附件:
功能控制器fc20和气动控制器pc10。
详细情况请见样本D3440C或样本的第19页。
以上性能参数为气压值在6.3bar（90PSI）时的对应值
13

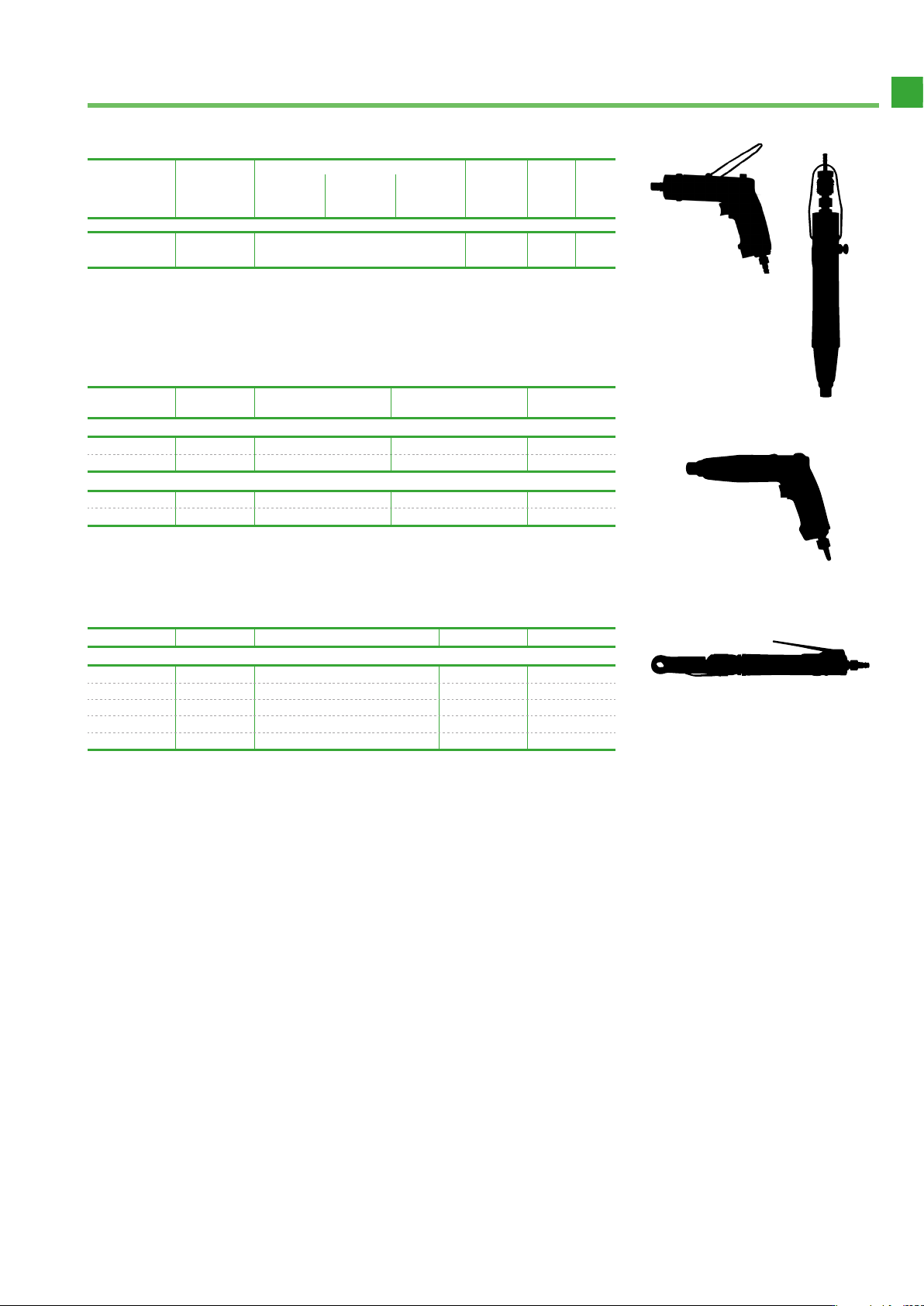

特殊应用的手持式气动螺刀
325-3258UL
325-4258UL
305-3257UL
305-4257UL.
39-331-19K
to
39-331-46K
39-521-19K
请另外定必须配件
型号 定货号 扭矩 转速, 适用螺丝 重量
最小 最大 最大 空转
软联接 硬联接 nominal
Nm Nm Nm rpm
Ø
kilos
基本型号, 刀头接口
1
/2” 20 UNF / F6.3 *)
305-237UH 401354A
根据设备需求选择
(可选附件)
2000 最大 5 0.9
VARIOMAT - 钻孔型拧紧螺刀
型号 定货号 扭矩 最大 转速, 空转 重量
Nm rpm kilos
直柄式设计, 双转向, 点压式启动 (内六角刀头),
1
/4”
325-3258UL 362714A 10 640 0.8
325-4258UL 362714B 10 310 0.8
枪式设计, 下接气口, 双转向, 扳机按钮式启动 (内六角刀头接口),
1
/4”
305-3257UL 352587E 15 525 1.05
305-4257UL 352587F 18 270 1.05
RECYCLING 回收专用型螺刀
型号 定货号 转速, 空转 rpm 适用螺丝 重量, kilos
直柄式设计, 压杆式启动, 闭口式
39-521-19K 391625A 90 M3 - M 6 1.15
39-331-19K 390518F 165
M4 - M 6
1.5
39-331-21K 390518G 160 M4 - M 7 1.5
39-331-32L 390518C 150 M6 - M12 1.75
39-331-46K 390518N 110 M8 - M18 1.7
平头气动扳手
以上性能参数为气压值在6.3bar（90PSI）时的对应值
以上性能参数为气压值在6.3bar（90PSI）时的对应值
以上性能参数为气压值在6.3bar（90PSI）时的对应值
*) 根据设备需求选择请见样本 D3520C
305-237UH
