4 手持式电动数控可编程螺刀 311E.. MINIMA T -EC-Servo 325EGA22-00005 to 325EGA22-00080 MINIMA T -EC-Servo 325EGA22-00120 to 325EGA22-00200 EC-Servo 系列电动伺服数控可编程螺刀必选附件: 程序控制器和电源连接线缆。 详细情况请见样本D 3496 C或样本的第19 、2 0 页 。 MINIMA T -EC-Servo …

100%1 / 31
3
数字拧紧系统
DEPRAG Plus（全新平台）
型号 定货号 扭矩，Nm 转速，rpm 刀头
最小 最大 最小 最大 接口
直柄式设计, 点压式启动 (内六角快换式刀头接口)
321EGA27-0010 503042A 0.15 1 50 1000
1
/4”
321EGA27-0018 503042B 0.4 1.8 100 1000
321EGA27-0024 503042C 0.4 2.4 50 700
321EGA27-0042 503042D 0.7 4.2 40 400
直柄式结构，压杆式气动（内六角快换式刀头接口）
321EGT27-0010 503043A 0.15 1 50 1000
1
/4”
321EGT27-0018 503043B 0.4 1.8 100 1000
321EGT27-0024 503043C 0.4 2.4 50 700
321EGT27-0042 503043D 0.7 4.2 40 400
MINIMAT-EC 手持式螺刀
MICROMAT-EC 固定式拧紧轴
型号 定货号 扭矩，Nm 转速，rpm 刀头
最小 最大 最小 最大 接口
EC固定式拧紧轴 (4mm半月型快换式刀头接口)
321E19-0002 503020A 0.03 0.2 150 1500
4 mm half
moon
321E19-0005 503020B 0.08 0.5 60 1200
321E19-0008 503020C 0.15 0.8 100 1000
MINIMAT-EC 固定式拧紧轴
型号 定货号 扭矩，Nm 转速，rpm 刀头
最小 最大 最小 最大 接口
EC固定式拧紧轴 (内六角快换式刀头接口)
321E22-00120 503030A 0.18 1.2 50 900
1
/4”
321E22-00200 503030B 0.4 2 30 550
321E27-0010 503040A 0.15 1 50 1000
321E27-0018 503040B 0.4 1.8 100 1000
321E27-0024 503040C 0.4 2.4 50 700
321E27-0042 503040D 0.7 4.2 40 400
更多技术细节请参考样本D3000C.
型号 定货号
AST12-1 115001A
AST12-1 PB 115001B
AST12-1 IE 115001C
拧紧控制器
4
手持式电动数控可编程螺刀
311E..
MINIMAT-EC-Servo
325EGA22-00005
to
325EGA22-00080
MINIMAT-EC-Servo
325EGA22-00120
to
325EGA22-00200
EC-Servo系列电动伺服数控可编程螺刀必选附件: 程序控制器和电源连接线缆。
详细情况请见样本D3496C或样本的第19、2 0 页。
MINIMAT-EC-Servo 系列电动伺服数控螺刀（点压启动）
型号 定货号 扭矩，Nm 转速，rpm 刀头
最小 最大 最小 最大 接口
直柄式设计, 点压式启动 (内六角刀头接口)
325EGA22-00005
104400A
0.01 0.05 120 1500
3 mm
325EGA22-00012
104400B
0.03 0.12 120 1500
325EGA22-00025
104400C
0.05 0.25 100 2000
325EGA22-00050
104400D
0.1 0.5 80 1600
325EGA22-00080
104400E
0.16 0.8 60 1200
325EGA22-00120
104400F
0.18 1.2 50 900
1
/4”
325EGA22-00200
104400G
0.4 2.0 30 550
MINIMAT-EC-Servo 系列电动伺服数控螺刀（压杆启动）
型号 定货号 扭矩，Nm 转速，rpm 刀头
最小 最大*) 最小 最大*)
EC-内置扭矩和转角传感器电动数控螺刀 (内六角刀头接口)
311E27-0010 413400A 0.2 1 100 1600
1
/4”
311E27-0020 413400B 0.4 2 60 1500
311E27-0050 413400C 1 5 40 800
311E27-0120 413400E 2.4 12 20 400
311E36-0150 205000A 3 15 50 1000
311E36-0300 205000C 6 30 30 600
7
/16”
311E36-0500 205000D 10 50 20 380
311E42-0300 206000B 6 30 50 890
311E42-0800 206000D 16 80 20 330
311E63-1800 416400D 36 180 15 300
¾"
311E63-3500 416400F 70 350 10 155
311E63-5000 416400H 100 500 10 90
311E系列螺刀可提供扭矩及角度冗余测量系统，详细情况请见样本D3161C。
压杆启动型MINIMAT-EC-Servo系列电动伺服数控螺刀必须配置手柄集成使用，
手柄详情参数请见样本D3161C；
可选配平衡臂使用，配 置 平衡臂可以保证螺钉装配的垂直度，平衡臂详情参数
请见样本D3345C。
*) 每VDI/VDE 2647指示
5
注意:
所有EC系列直柄式电动数控可编程螺刀均有压杆式启动. 详情请见样本D3490C.

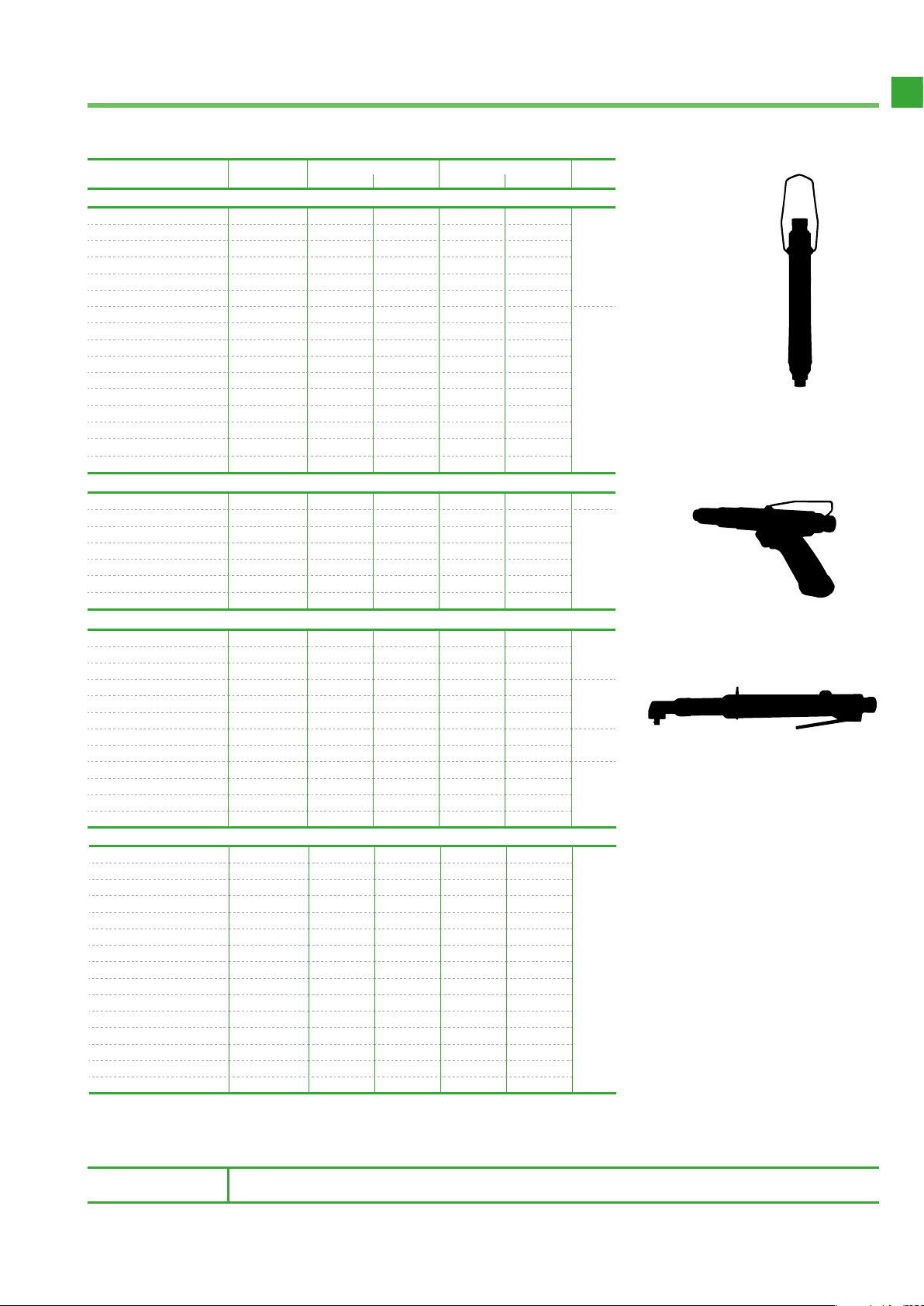

手持式电动数控可编程螺刀
320 EWT27-..
320 EWT36-..
MINIMAT-EC
320EPT27-…
320EPT36-…
MINIMAT-EC
320EGA27-…
320EGA36-…
MINIMAT-EC
320EGT22-…
压杆式启动
弯头式设计, 压杆式启动 (方头)
320EWT27-0022-E6 400580B 0.4 2.2 80 800
1
/4”
320EWT27-0035-E6 400580C 0.7 3.5 50 500
320EWT27-0060-E6 400580E 1 6 30 300
320EWT27-0022-E10 409902B 0.4 2.2 80 800
3
/8”320EWT27-0035-E10 409902C 0.7 3.5 50 500
320EWT27-0060-E10 409902E 1 6 30 300
320EWT36-0060-E6 405646B 1 6 75 750
1
/4”
320EWT36-0120-E6 405646C 2 12 40 400
320EWT36-0180-E10 405646D 3 18 20 240
3
/8”
320EWT36-0250-E10 405646E 5 25 15 180
320EWT36-0060-E10 410932B 1 6 75 750
320EWT36-0120-E10 410932C 2 12 40 400
型号 定货号 扭矩，Nm 转速，rpm 刀头
最小 最大*) 最小 最大*) 接口
直柄式设计, 点压式启动 (内六角刀头接口)
320EGA22-00005 420555G 0.01 0.05 120 1500
3 mm
320EGA22-00012 420555F 0.03 0.12 120 1500
320EGA22-00025 420555A 0.05 0.25 100 2000
320EGA22-00050 420555B 0.1 0.5 80 1600
320EGA22-00080 420555C 0.16 0.8 60 1200
320EGA27-0010 399515B 0.15 1 50 1000
320EGA22-00120 420555D 0.18 1.2 50 900
1
/4”
320EGA22-00200 420555E 0.4 2.0 30 550
320EGA27-0018 399515F 0.4 1.8 100 1000
320EGA27-0022 399515C 0.4 2.2 50 700
320EGA27-0040 399515D 0.7 4 40 400
320EGA36-0040 404866A 0.8 4 100 1000
320EGA36-0060 404866B 1 6 70 740
320EGA36-0120 404866C 2 12 35 380
320EGA36-0180 404866D 3 18 25 280
320EGA36-0250 404866G 5 25 20 220
枪式设计, 扳机按钮式启动 (内六角刀头接口)
320EPT27-0010 403636B 0.15 1 50 1000 3 mm
320EPT27-0022 403636C 0.4 2.2 50 700
1
/4”
320EPT27-0040 403636D 0.7 4 40 400
320EPT36-0040 400532A 0.8 4 100 1000
320EPT36-0060 400532B 1 6 70 740
320EPT36-0120 400532C 2 12 35 380
320EPT36-0180 400532D 3 18 25 280
MINIMAT-EC 系列电动数控螺刀
*) 每VDI/VDE 2647指示
EC系列电动数控可编程螺刀必选附件: 程序控制器, 马达驱动连接线缆和电源连接线缆。
详细情况请见样本D3490C或样本的第19、2 0 页。
弯头式设计, 压杆式启动 (内六角刀头)
320EWT27-0022-F6 409903B 0.4 2.2 80 800
1
/4”
320EWT27-0035-F6 409903C 0.7 3.5 50 500
320EWT27-0060-F6 409903E 1 6 30 300
320EWT27-0022-D6 409900B 0.4 2.2 80 800
320EWT27-0035-D6 409900C 0.7 3.5 50 500
320EWT27-0060-D6 409900E 1 6 30 300
320EWT27-0022-DM6 409901B 0.4 2.2 80 800
320EWT27-0035-DM6 409901C 0.7 3.5 50 500
320EWT27-0060-DM6 409901E 1 6 30 300
320EWT36-0060-F6 411307B 1 6 75 750
320EWT36-0120-F6 411307C 2 12 40 400
320EWT36-0060-D6 410934B 1 6 75 750
320EWT36-0120-D6 410934C 2 12 40 400
320EWT36-0060-DM6 411301B 1 6 75 750
320EWT36-0120-DM6 411301C 2 12 40 400
