概 要
工业拧紧技术
- 数字拧紧系统 DEPRAG Plus
第 3 页
-
手持式电动数控可编程螺刀
MINIMAT-EC-Servo
手持式伺服传感器螺刀 /
MINIMAT-EC
手持式电动数控螺刀
第 4 / 5 页
MINIMAT-EC Cordless
充电式蓝牙无绳数控螺刀 /
MINIMAT-ED
手持式电动智能数显螺刀
第 6 页
-
手持式电动螺刀
MINIMAT-E手持式电动离合器螺刀, 充电式电动螺刀, 充电式冲击扳手
第 7 页
-
手持式气动螺刀
NANOMAT/MICROMAT/MINIMAT
系列
第 8 / 9 / 10 页
MICROMAT-ESD/MINIMAT-ESD/SENSOMAT
系列防静电
第 11 页
MICROMAT-F/MINIMAT-F
智能监控型
第 12 页
-
特殊应用的手持式气动螺刀
VARIOMAT
钻孔式螺刀 / 回收专用型螺刀
/
平头气动扳手
第 13 页
油压脉冲式扳手
/
MINIMAT-T深度控制型
第 14 页
-
固定式电动数控可编程螺刀
MINIMAT-EC-Servo
固定式伺服传感器螺刀 /
NANOMAT-EC/MICROMAT-EC/MINIMAT-EC
固定式电动数控螺刀 第 15 页
MINIMAT-E
经济型固定式电动螺刀 /
MINIMAT-ED
固定式电动智能螺刀
第 15 / 16 页
-
固定式自动拧紧气螺刀
NANOMAT/MICROMAT/
MINIMAT/SENSOMAT
系列
第 16 / 17 页
- 螺刀拧紧可编程控制器技术
程序控制器
AST5/AST5-S/AST6/ASTi6/AST11/AST30-31/AST40/ASTi40
第 18 / 19 页
功能控制器
fc11/
fc20
第 19 页
- 拧紧工艺测量技术
手持式应用扭矩测量仪 / 扭矩测量传感器
第 20 页
机械指针式扭矩扳手
第 20 页
装配自动化设备
- 螺钉自动送料技术
24V绿色智能送料系统 / 洁净送料系统（非振动盘） / 柔性洁净送料系统
第 21 页
ERGOMAT-Z
内置自动行程螺刀（接配自动送料机） / 德派手持柔性拧紧模组DFM
第 21 页
自动压铆工具 - 接配自动送料机
第 21 页
固定式自动送料机 / 固定式螺母送料机
第 22 页
小型部件自动送料机
第 22 页
自动加料系统 - 皮带驱动式加料器 / 螺丝自动分拣器 / 卷轴式自动标签机
第 22 页
- 自动化系统集成关键技术功能模块
自动拧紧功能模块 / 德派智能自适应热融紧固系统-Adaptive DFS
第 23 页
可编程控制器技术 -
系统及过程控制器 DCOS
/
拧紧工艺测量技术
第 24 / 20 页
- 工业拧紧系统解决方案与装配自动化设备 / 标准模组化自动装配系统 - 德派模组化智能装配单元
第 25 / 26 页
- 桌面式拧紧功能单元 / 配置全面的手动装配工作站
第 26 页
气动马达系列
- 叶片式气动马达 基本系列 / 高级系列 / 大功率系列 / 非标定制系列
第 27 / 28 页
-
特殊应用的叶片式气动马达
第 28 / 29 页
- 涡轮式马达 / 齿轮传动型马达 / 调速器 / 附件
第 29 / 30 页
绿色能源
详情请见官网
www.deprag.com.cn
DEPRAG工业气动工具
详情请见官网 www.deprag.com.cn, 您可以下载所有样本！
综合信息
样本目录
第 31 页
3
数字拧紧系统
DEPRAG Plus（全新平台）
型号 定货号 扭矩，Nm 转速，rpm 刀头
最小 最大 最小 最大 接口
直柄式设计, 点压式启动 (内六角快换式刀头接口)
321EGA27-0010 503042A 0.15 1 50 1000
1
/4”
321EGA27-0018 503042B 0.4 1.8 100 1000
321EGA27-0024 503042C 0.4 2.4 50 700
321EGA27-0042 503042D 0.7 4.2 40 400
直柄式结构，压杆式气动（内六角快换式刀头接口）
321EGT27-0010 503043A 0.15 1 50 1000
1
/4”
321EGT27-0018 503043B 0.4 1.8 100 1000
321EGT27-0024 503043C 0.4 2.4 50 700
321EGT27-0042 503043D 0.7 4.2 40 400
MINIMAT-EC 手持式螺刀
MICROMAT-EC 固定式拧紧轴
型号 定货号 扭矩，Nm 转速，rpm 刀头
最小 最大 最小 最大 接口
EC固定式拧紧轴 (4mm半月型快换式刀头接口)
321E19-0002 503020A 0.03 0.2 150 1500
4 mm half
moon
321E19-0005 503020B 0.08 0.5 60 1200
321E19-0008 503020C 0.15 0.8 100 1000
MINIMAT-EC 固定式拧紧轴
型号 定货号 扭矩，Nm 转速，rpm 刀头
最小 最大 最小 最大 接口
EC固定式拧紧轴 (内六角快换式刀头接口)
321E22-00120 503030A 0.18 1.2 50 900
1
/4”
321E22-00200 503030B 0.4 2 30 550
321E27-0010 503040A 0.15 1 50 1000
321E27-0018 503040B 0.4 1.8 100 1000
321E27-0024 503040C 0.4 2.4 50 700
321E27-0042 503040D 0.7 4.2 40 400
更多技术细节请参考样本D3000C.
型号 定货号
AST12-1 115001A
AST12-1 PB 115001B
AST12-1 IE 115001C
拧紧控制器
4

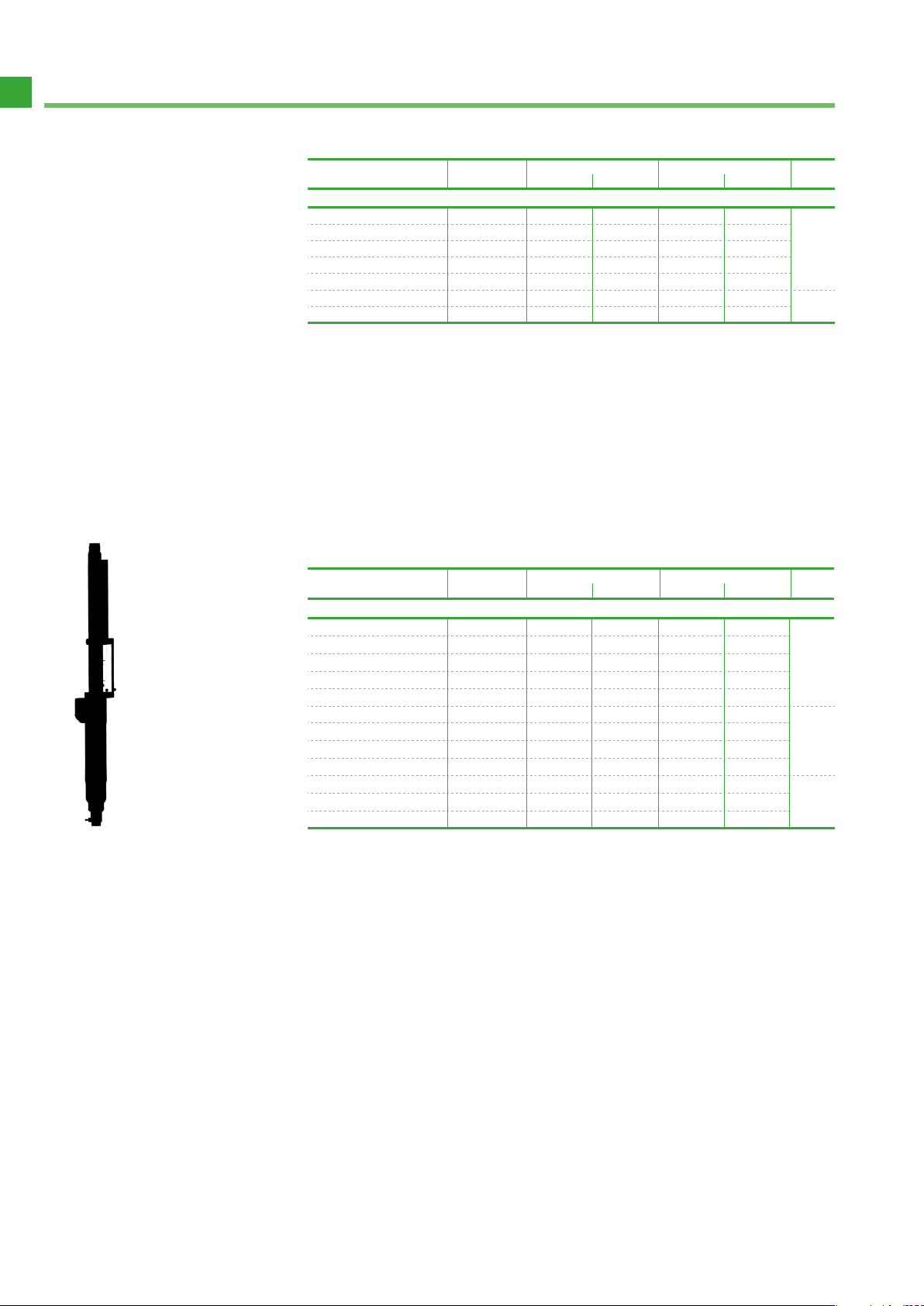

手持式电动数控可编程螺刀
311E..
MINIMAT-EC-Servo
325EGA22-00005
to
325EGA22-00080
MINIMAT-EC-Servo
325EGA22-00120
to
325EGA22-00200
EC-Servo系列电动伺服数控可编程螺刀必选附件: 程序控制器和电源连接线缆。
详细情况请见样本D3496C或样本的第19、2 0 页。
MINIMAT-EC-Servo 系列电动伺服数控螺刀（点压启动）
型号 定货号 扭矩，Nm 转速，rpm 刀头
最小 最大 最小 最大 接口
直柄式设计, 点压式启动 (内六角刀头接口)
325EGA22-00005
104400A
0.01 0.05 120 1500
3 mm
325EGA22-00012
104400B
0.03 0.12 120 1500
325EGA22-00025
104400C
0.05 0.25 100 2000
325EGA22-00050
104400D
0.1 0.5 80 1600
325EGA22-00080
104400E
0.16 0.8 60 1200
325EGA22-00120
104400F
0.18 1.2 50 900
1
/4”
325EGA22-00200
104400G
0.4 2.0 30 550
MINIMAT-EC-Servo 系列电动伺服数控螺刀（压杆启动）
型号 定货号 扭矩，Nm 转速，rpm 刀头
最小 最大*) 最小 最大*)
EC-内置扭矩和转角传感器电动数控螺刀 (内六角刀头接口)
311E27-0010 413400A 0.2 1 100 1600
1
/4”
311E27-0020 413400B 0.4 2 60 1500
311E27-0050 413400C 1 5 40 800
311E27-0120 413400E 2.4 12 20 400
311E36-0150 205000A 3 15 50 1000
311E36-0300 205000C 6 30 30 600
7
/16”
311E36-0500 205000D 10 50 20 380
311E42-0300 206000B 6 30 50 890
311E42-0800 206000D 16 80 20 330
311E63-1800 416400D 36 180 15 300
¾"
311E63-3500 416400F 70 350 10 155
311E63-5000 416400H 100 500 10 90
311E系列螺刀可提供扭矩及角度冗余测量系统，详细情况请见样本D3161C。
压杆启动型MINIMAT-EC-Servo系列电动伺服数控螺刀必须配置手柄集成使用，
手柄详情参数请见样本D3161C；
可选配平衡臂使用，配 置 平衡臂可以保证螺钉装配的垂直度，平衡臂详情参数
请见样本D3345C。
*) 每VDI/VDE 2647指示
