13 特殊应用的手持式气动螺刀 325-3258UL 325-4258UL 305-3257UL 305-4257UL. 39-331-19K to 39-331-46K 39-521-19K 请另外定必须配件 型号 定货号 扭矩 转速, 适用螺丝 重量 最小 最大 最大 空转 软联接 硬联接 nominal Nm Nm Nm rpm Ø kilos 基本型号, 刀头接口 1 / 2 ” 20 UNF / F6.3 *) 305-237…

100%1 / 31
12
手持式气动螺刀（内置机械式自卸载断气离合器）
347F-228
to
347F-528
345F-7257
to
345F-4257
347F-227O
to
347F-527O
377F-321
to
377F-521
型号 定货号 扭矩 转速, 刀头 适用 重量
最小 最大 最大 空转 接口 螺丝
软 硬
联接 联接
Nm Nm Nm rpm kilos
直柄式设计, 右转向, 点压式启动 (内六角刀头接口)
345F-308 399400A 0.02 0.5 0.6 1600
3mm
M3
0.15
345F-408 399400B 0.02 0.55 0.55 1100 0.15
345F-708 399400C 0.02 0.7 0.7 600 0.16
345F-508 399400D 0.02 0.7 0.7 350
1
/4”
0.16
347F-218 397061A 0.3 1 1 1900 0.40
347F-318 397061B 0.3 1.4 1.4 1300 0.40
347F-518 397061C 0.2 2 2 900 0.40
347F-618 397061D 0.2 2 2 600 0.43
347F-228 386365A 0.5 1.8 2 4000
M4
0.68
347F-328 386365B 0.4 3 3.2 1550 0.69
347F-428 386365D 0.4 4 4.5 1000 0.69
347F-528 386365C 0.3 5 5 680
M5
0.69
345F-7258 401537A 1 5 6 1100 1.2
345F-3258 401537B 1 10
10 680
M6
1.2
345F-4258 401537C 1 12 12 310 1.2
346F-238 396359B 2 5 6 2500 M5 1.28
346F-738 396359C 2 8 9 1400
M6
1.34
346F-338 396359D 2 14 14 750 1.34
346F-438 396359E 2 20 20 400 M8 1.34
枪式设计, 下接气口, 右转向, 扳机按钮式启动 (内六角刀头接口)
347F-227 391735A 0.4 1.5 1.8 4000
1
/4”
M3 0.75
347F-327
391735B 0.4 3 3.2 1550
M4
0.75
347F-427 391735D 0.4 3.5 4 1000 0.75
347F-527 391735C 0.3 5 5 680
M5
0.75
345F-7257 394625A 1 5 6 1025 1.2
345F-3257 394625B 1 10 10 525
M6
1.2
345F-4257 394625C 1 12 12 270 1.2
346F-737 400561C 2 8 9 1400 1.7
346F-337 400561D 2 14 14 750 1.7
346F-437 400561E 2 20 20 400 M8 1.7
枪式设计, 上接气口
, 右转向, 扳机按钮式启动 (内六角刀头接口)
347F-227O 391473A 0.4 1.5 1.8 4000
1
/4”
M3 0.75
347F-327O 391473B 0.4 3 3.2 1550
M4
0.75
347F-427O 391473D 0.4 3.5 4 1000 0.75
347F-527O 391473C 0.3 5 5 680 M5 0.75
枪式设计, 下接气口, 双转向, 扳机按钮式启动 (内六角刀头接口)
347F-227U 395047A 0.4 1.5 1.8 3000
1
/4”
M3 0.75
347F-327U 395047B 0.4 3 3.2 1100
M4
0.75
347F-427U 395047D 0.4 3.5 4 750 0.75
347F-527U 395047C 0.3 5 5 500 M5 0.75
346F-737U 402845C 2 7 8 1200
M6
1.7
346F-337U 402845D 2 12 12 650 1.7
346F-437U 402845E 2 20 20 320 M8 1.7
枪式设计, 上接气口, 双转向, 扳机按钮式启动 (内六角刀头接口)
347F-227OU 395052A 0.4 1.5 1.8 3000
1
/4”
M3 0.75
347F-327OU 395052B
0.4 3 3.2 1100
M4
0.75
347F-427OU 395052D 0.4 3.5 4 750 0.75
347F-527OU 395052C 0.3 5 5 500 M5 0.75
弯头式设计, 右转向, 压杆式启动 (方头)
377F-321 389689B 0.4 3.5 3.5 820
1
/4”
M4 0.85
377F-421 389689D 0.4 4.5 4.5 530
M5
0.85
377F-521 389689C 0.3 6.5 6.5 380 0.85
376F-7251 392061A 1.5 8 8 810
M6
1.2
376F-3251 392061B 1.5 15 15 410 1.2
377F-731
404085C 4 13 13 840
1
/2”
2
377F-331
404085D 4 23 23 450 M8 2
377F-431
404085E 4 33 33 240
M10
2
377F-941-E12.5
204209B 8 32 32 410 2.3
377F-741-E12.5
204209C 8 46 46 270 2.3
377F-841-E12.5
204209D 8 65 65 185 M12 2.3
MICROMAT-F / MINIMAT-F 系列智能监控型气动螺刀
MINIMAT-F 多功能系列螺刀必选附件:
功能控制器fc20和气动控制器pc10。
详细情况请见样本D3440C或样本的第19页。
以上性能参数为气压值在6.3bar（90PSI）时的对应值
13
特殊应用的手持式气动螺刀
325-3258UL
325-4258UL
305-3257UL
305-4257UL.
39-331-19K
to
39-331-46K
39-521-19K
请另外定必须配件
型号 定货号 扭矩 转速, 适用螺丝 重量
最小 最大 最大 空转
软联接 硬联接 nominal
Nm Nm Nm rpm
Ø
kilos
基本型号, 刀头接口
1
/2” 20 UNF / F6.3 *)
305-237UH 401354A
根据设备需求选择
(可选附件)
2000 最大 5 0.9
VARIOMAT - 钻孔型拧紧螺刀
型号 定货号 扭矩 最大 转速, 空转 重量
Nm rpm kilos
直柄式设计, 双转向, 点压式启动 (内六角刀头),
1
/4”
325-3258UL 362714A 10 640 0.8
325-4258UL 362714B 10 310 0.8
枪式设计, 下接气口, 双转向, 扳机按钮式启动 (内六角刀头接口),
1
/4”
305-3257UL 352587E 15 525 1.05
305-4257UL 352587F 18 270 1.05
RECYCLING 回收专用型螺刀
型号 定货号 转速, 空转 rpm 适用螺丝 重量, kilos
直柄式设计, 压杆式启动, 闭口式
39-521-19K 391625A 90 M3 - M 6 1.15
39-331-19K 390518F 165
M4 - M 6
1.5
39-331-21K 390518G 160 M4 - M 7 1.5
39-331-32L 390518C 150 M6 - M12 1.75
39-331-46K 390518N 110 M8 - M18 1.7
平头气动扳手
以上性能参数为气压值在6.3bar（90PSI）时的对应值
以上性能参数为气压值在6.3bar（90PSI）时的对应值
以上性能参数为气压值在6.3bar（90PSI）时的对应值
*) 根据设备需求选择请见样本 D3520C
305-237UH
14

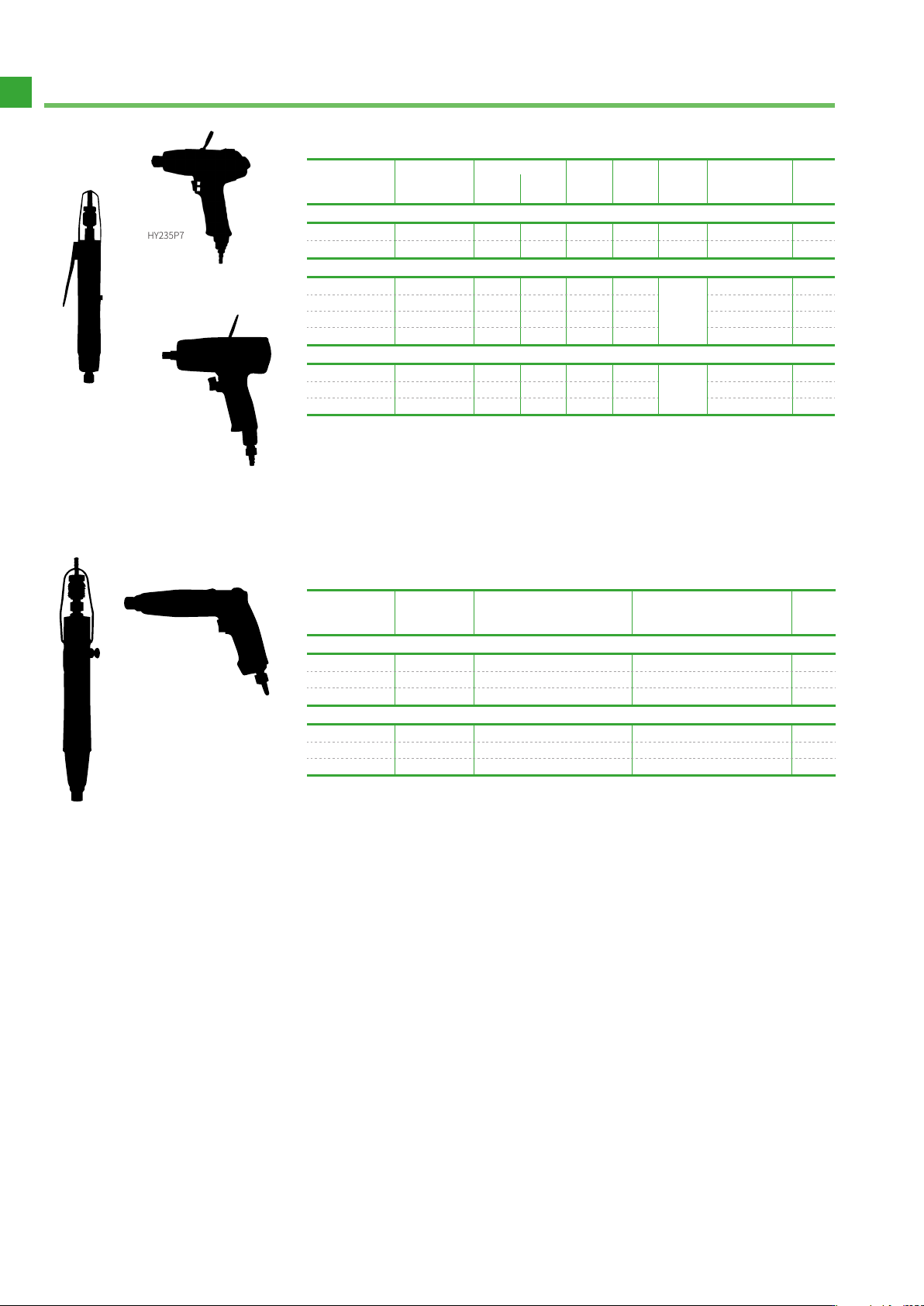

特殊应用的手持式气动螺刀
HY160P7
345T-7258U
345T-3258U
345T-4258U
345T-7257U
345T-3257U
345T-4257U
HY115G1
HY135G8
型号 定货号 扭矩 转速, 耗气量 刀头接口 适用螺丝 重量
最小 最大 空转
Nm Nm rpm m
3
/min kilos
直柄式, 双转向 (内六角刀头含快换刀头接口)
HY115G1 363027A 5 15 3000 0.10
1
/4” 最大M6 1.1
HY135G8 363031A 15 35 4000 0.37
7
/16” 最大M8 1.35
枪式设计, 双转向 (内六角刀头含快换刀头接口)
HY307P7 421136A 4 7 6000 0.2
1
/4”
M5 - M6 0.83
HY211P7 411558A 6 11 6500 0.3 最大M6 0.85
HY220P7 411559A 10 20 7500 0.35 最大M7 0.85
HY235P7 411560A 20 35 6500 0.55 最大M8 1
枪式设计, 双转向 (方头)
HY160P7 375930A 30 60 3500 0.7
1
/2”
最大M10 2
HY180P7 423088A 50 80 6000 0.75
最大
M12 1.4
HY1120P7 423185A 70 120 5500 0.85
最大
M14 1.7
型号 定货号 扭矩 转速, 重量
最大 空转
Nm. rpm kilos
直柄式设计, 双转向, 点压式启动 (内六角刀头接口),
1
/4”
345T-7258U 369272A 5 1100 0.8
345T-3258U 369272B 10 680 0.8
345T-4258U 369272C 12 310 0.8
枪式设计, 下接气口, 双转向, 扳机按钮式启动 (内六角刀头接口),
1
/4”
345T-7257U 369273A 5 1025 1.1
345T-3257U 369273B 10 525 1.1
345T-4257U 369273C 12 270 1.1
以上性能参数为气压值在6.3bar（90PSI）时的对应值
以上性能参数为气压值在6.3bar（90PSI）时的对应值
MINIMAT-T 系列深度控制型气动螺刀
油压脉冲式扳手（断气式）
HY235P7
