螺刀拧紧可编程控制器技术-可编程拧紧控制器 - AST
可编程拧紧控制器是电动拧紧系统中最为重要的元件。其依据拧紧程序控制螺刀电机，计算测量信号，同时提供整套的操作及记录功
能。
现有系统EC及EC伺服都配备有高动态无刷伺服电机，但其生成扭矩测量值的方式却不相同。控制器AST5、AST6与AST11的EC技术都
基于精确的电机电流测量，但在控制器AST30和AST40的EC伺服系统内，扭矩通过螺刀内部的扭矩传感器测量。
扭矩范围: 0.01 Nm - 2.0 Nm
AST5适用于 MICROMAT-EC和MINIMAT-EC系列手持式螺刀 (详情请见 → D3490C)
AST5-S适用于MINIMAT-EC-Servo系列手持式螺刀 (详情请见 → D3496C)
可编写100组拧紧程序
文档功能选项: 内部存储，通过以太网输出（Datalogger软件，http超文本传输协议）
友好的彩色触摸屏用户界面， 可直接输入拧紧程序及拧紧参数，显示拧紧曲线图
紧凑型设计，适用于手动工作站
可编程拧紧控制器 型号AST5 / AST5-S
可编程拧紧控制器 型号AST6 / ASTi6
AST5
AST6
扭矩范围: 0.02 - 2.0 Nm
适用于NANOMAT-EC和MICROMAT-EC系列固定式螺刀 (详情请见 → D3165C)
可编写100组拧紧程序
文档功能选项: 内部存储，通过以太网输出（Datalogger软件，http超文本传输协议）
友好的用户界面，彩色触摸屏， 可直接输入拧紧程序及拧紧参数，显示拧紧曲线图
紧凑型设计，适用于狭小空间装配
ASTi6
ASTi6不带显示屏，适用于安装到电气柜内
扭矩范围: 0.01 - 25 Nm
适用于MICROMAT / MINIMAT-EC 系列手持式及固定式螺刀
(详情请见 → D3490C 或 D3165C)
可编写16组拧紧程序
文档功能选项: 内部存储，通过以太网输出（Datalogger软件,http超文本传输协议）,打印机接口输出
PLC接口: 输入/输出
集成RS232端口有以下选项：
- 四种总线模块可选: Profibus ，Profinet ， EtherCat ， Ethernet IP
- 条形码扫描器可直接连接到AST11程序控制器
- 可连接一个串口打印机
可编程拧紧控制器 型号AST11
AST11
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
19
扭矩范围: 7 - 120 Nm
适用于MINIMAT-EC系列固定式电动伺服数控螺刀: 手持式、弯头式设计（详情请见→ D3497C）
可编写32组拧紧程序
文档功能选项: 内部存储，通过RS232接口或以太网输出（Datalogger软件，http超文本传输协议），
打印机接口输出
PLC接口: 输入/输出，Profibus数据接口
扭矩范围: 0.2 - 500 Nm
适用于MINIMAT-EC-SERVO 固定式螺刀 (详情请见 → D3161C)
可编写120组拧紧程序(通过输入/输出接口)
文档功能选项: 内部存储，通过RS232接口或以太网输出（Datalogger软件）, 打印机接口输出
PLC接口: 输入/输出，Profibus数据接口，Profinet, EtherCAT, EthernetIP
螺刀拧紧可编程控制器技术 - 可编程拧紧控制器 - AST
螺刀拧紧可编程控制器技术 - 拧紧功能控制器 - fc
可编程拧紧控制器 型号AST30-31
可编程拧紧控制器 型号AST40 / ASTi40
拧紧功能控制器 - fc
AST30
AST40
ASTi40不带显示屏，适用于安装到电气柜内
ASTi40
fc11
fc20
拧紧功能控制器fc11与MICROMAT-F/MINIMAT-F系列螺刀配合使用可为您提供智能解决方案，确保装
配作业安全可靠。
系统会计算所需装配的螺丝数量，监控其装配时间，当达到预设扭矩后，螺刀会在高精度自卸载离合
器的作用下停止运行，它还能识别工件更换，且可实现100%自检。
拧紧功能控制器使手动拧紧装配工作更加安全可靠。它将监控每颗螺钉的装配过程，确保工件上所有的螺钉均成功实现紧固。
拧紧功能控制器 fc11
拧紧功能控制器 fc20
拧紧功能控制器fc20可通过对装配顺序的控制，实现复杂装配过程的监控。此控制器可控制三种不同
类型的螺刀。fc20独有的灵活性，能够适应同一个零件的不同拧紧要求。
•
•
•
•
•
•
•
•
•
•
20
21
20

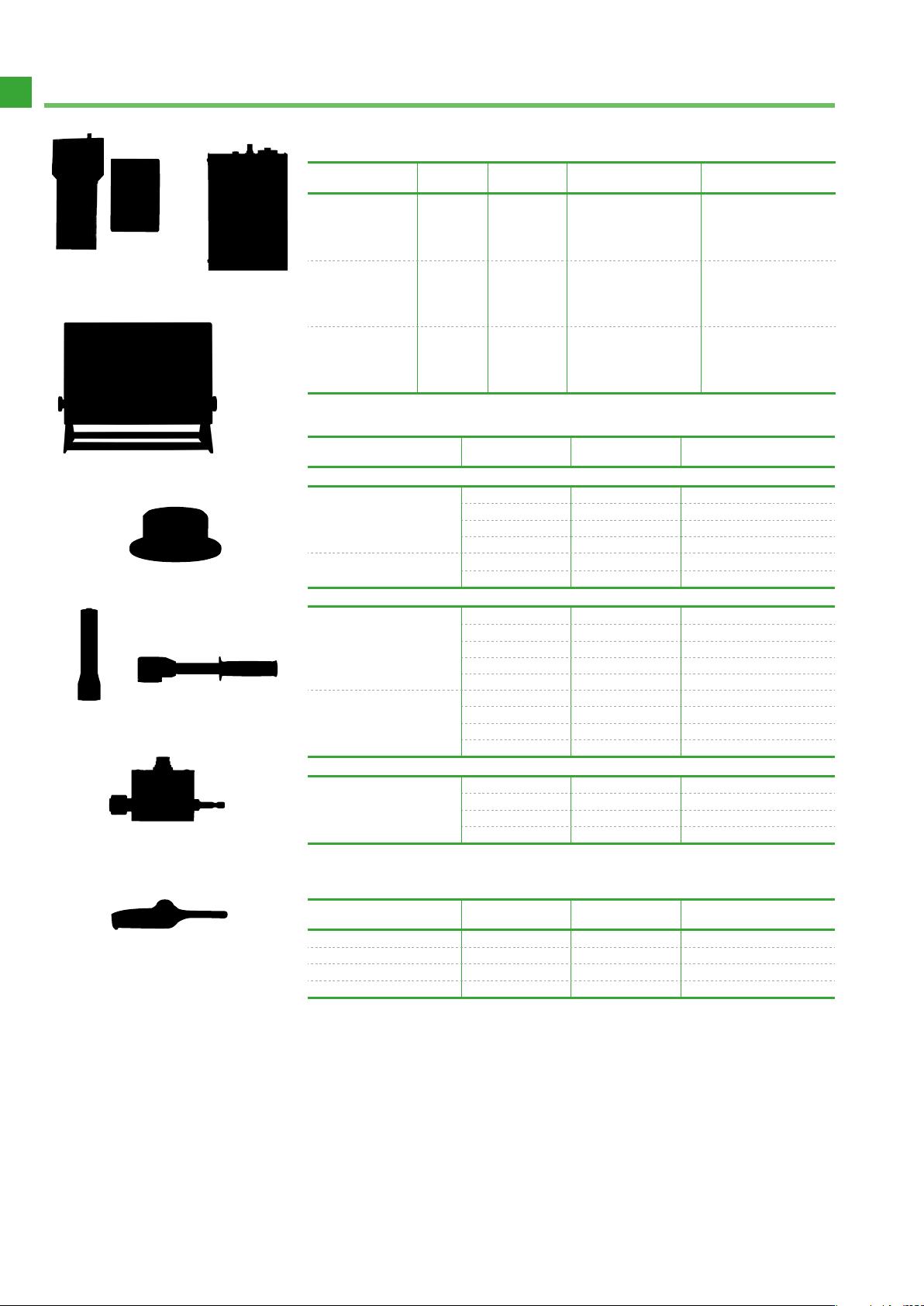

名称 型号 测量范围 供电 备注
电源
电子测量仪
ME5000
见扭矩传感器 数值显示
带底座可充电电池
和充电器
电子测量仪
ME5400
ME6000
ME6100
见扭矩传感器
电源
100 - 240 Volt
(50 or 60 Hz)
数值显示
外部标准
PC-显示器
电子测量仪
ME5600
见扭矩传感器
电源
85 - 264 Volt
(50 or 60 Hz)
数值显示
LC-显示
图像显示
触摸屏
手持式应用扭矩测量仪
名称 型号 定货号 测量范围
Nm
压电式（PE）传感器
扭矩测量传感器
MP1PE 408000C
0.1 - 1
MP25PE 360850A 2.5 - 25
MP200PE 373205A 20 - 200
MP1000PE 408000A 50 - 500
扭矩测量扳手
MS25PE-W 346217A
2.5 - 25
MS25PE-WS 346217C 2.5 - 25
电桥式 (DMS) 传感器
扭矩测量传感器
MP2DMS 385200B
0.2 - 2
MP7DMS 385200A 1.05 - 7
MP25DMS 385200C 2.5 - 25
MP160DMS 385200D 16 - 160
MP500DMS 408088A 50 - 500
扭矩测量扳手
MS2DMS 387798B
0.2 - 2
MS7DMS 387798A 1.05 - 7
MS7DMS-W 388050A 1.05 - 7
MS25DMS-W 388050C 2.5 - 25
在线式扭矩测量传感器
扭矩传感器
V002-E6.3/F6.3 385481B 0.2 - 2 (pos./neg.)
V005-E6.3/F6.3 385481C 0.5 - 5 (pos./neg.)
V010-E6.3/F6.3 385481D 1 - 10 (pos./neg.)
V020-E6.3/F6.3 385481E 2 - 20 (pos./neg.)
扭矩测量传感器
定货号 测量范围 增量 刀头接口 (方头)
Nm Nm
804686 0 - 3.4 0.1
1
/4”
804687 0 - 8.4 0.2
1
/4”
804688 0 - 17 0.5
3
/8”
804689 0 - 60 1
3
/8”
机械式扭矩扳手（指针显示）
电子测量仪 ME5000
及基座
ME5600
ME5400
ME6000
ME6100
扭矩测量扳手
扭矩测量传感器
机械式扭矩扳手
在线式扭矩测量传感器
扭矩测量技术
