Chapte r 2 전원 공 급 및 생산 전 준비 절 차 Operation Handbook 1 7 Chap ter 2 Adva nced Fl exible Compone nt P lacer 전 원 공 급 및 생 산 전 준 비 절 차 본 Pa rt 에서는 전 원을 공 급하 는 방 법과 생 산을 시 작하기 전 점검 사 항에 대하 여 알아 봅니다 . - 전원 O ff 상 태 - 전원 O n 상 태 …
Operation Handbook
16
Chapter 2
Advanced Flexible Component Placer
전원 공급 및 생산전 준비 절차
본 Part에서는 전원을 공급하는 방법과 생산을 시작하기전 점검 사항에 대하여 알아봅니다.
- 노즐은 장착 부품의 형태 및 크기에 맞추어 적절하게 선택하십시오.
2. 노즐의 유형 및 적용 부품
2. 노즐 유형별 적용 부품
- SM411은 CN750, CN110노즐 제외
노즐명 자재번호 최소부품폭 적용 부품
CN020 J90551006A 0.2~0.50 0402 Chip 전용
CN030 J9055133C 0.3 ~ 1.5 0603 Chip 전용
CN040 J9055134C 0.5 ~ 1.25 1005 Chip 전용
CN065 J9055136C 0.8 ~ 2.5 1608, 2012, 3216, Melf, Hemt, SSOP03, TR(23), TR2, Chip- Tantal(3012)
CN140 J9055256A 2.5 ~ 4.0 3216, 6432, Chip-Aluminum(5753), Chip-Tantal(7343), TR(13), Trimmer, SOP2(04), SOP(48), SSOP08
CN220 J9055351A 4.0 ~ 7.0 Chip-Aluminum(7268), SOP(48), Connector, QFP(48), Chip-Coil(8280), Chip-Tantal(8060)
CN400 J9055258B 7.0 ~ 10.0
Chip-Aluminum (9082), SOP(66), SOP2(50), QFP(44), PLCC(18), SOJ2, Connector, TR(22), BGA (208G), Chip-
Coil(1212)
CN750 J9055259B 10.0 ~ QFP(208), PLCC (32), SOP(66), SOJ(24), BGA (062G)
CN110 J9055260B 20.0 ~ QFP(256), BGA(388G)
Chapter 2
전원 공급 및 생산전 준비 절차
Operation Handbook
17
Chapter 2
Advanced Flexible Component Placer
전원 공급 및 생산전 준비 절차
본 Part에서는 전원을 공급하는 방법과 생산을 시작하기전 점검 사항에 대하여 알아봅니다.
- 전원 Off 상태
- 전원 On 상태
AIR PRESSURE
SAFEGUARD
OVERRIDE
MAIN SWITCH
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
SAFEGUARD
OVERRIDE
MAIN SWITCH
- 전원 스위치 OFF- ‘RESET’ 버튼 누르기 - MMI 'Exit' 아이콘 클릭

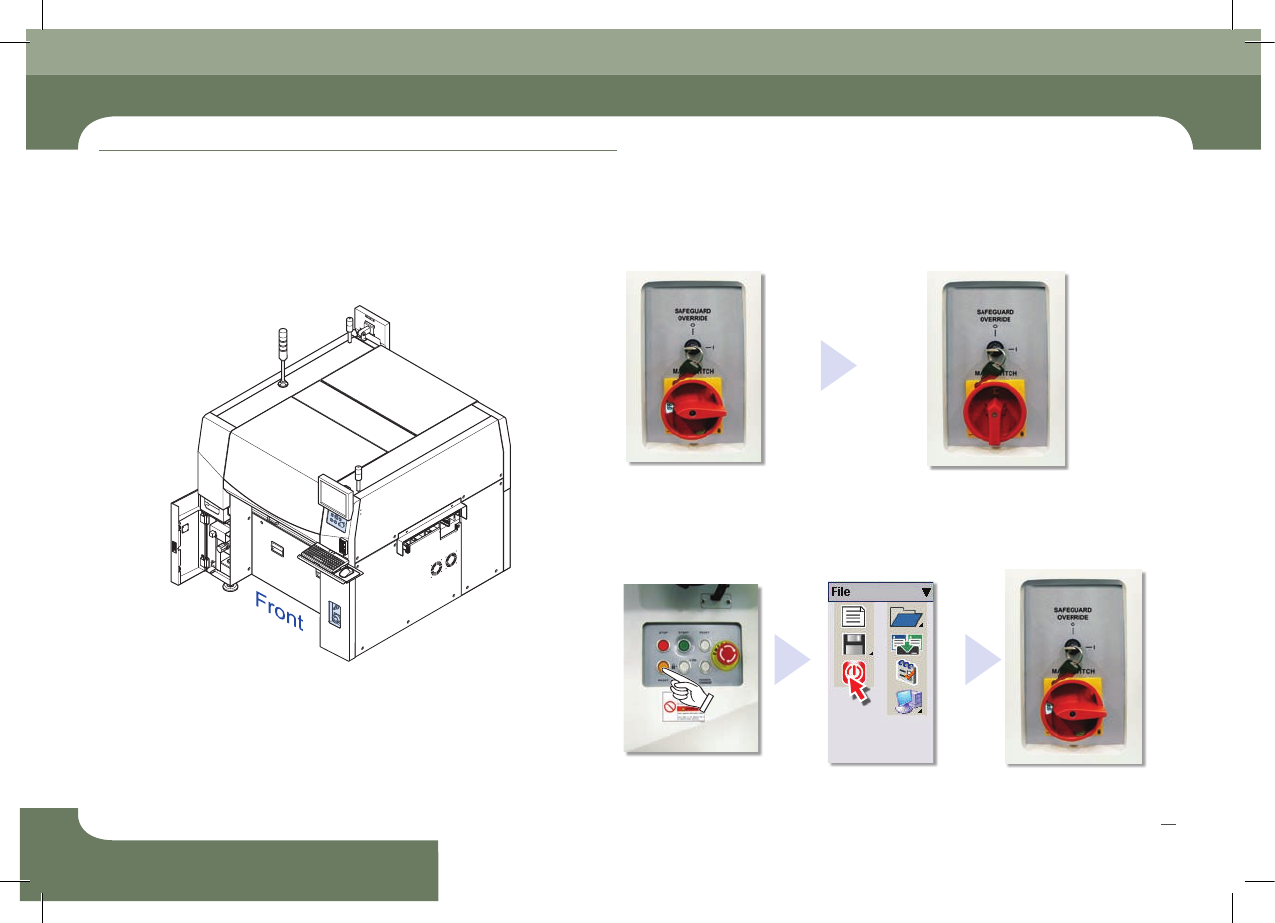

3. Main 스위치의 On/Off 하기
1. Main 스위치 켜기
2. Main 스위치 끄기
SM411F 기준
Operation Handbook
18
Chapter 2
Advanced Flexible Component Placer
전원 공급 및 생산전 준비 절차
본 Part에서는 전원을 공급하는 방법과 생산을 시작하기전 점검 사항에 대하여 알아봅니다.
- 장비의 전원을 On 하기 전에 반드시 장비 내부와 주변을 확인하시기 바랍니다.
- 장비 내부와 공급장치에 칩 등의 이물질이 있다면 제거하고, 피더가 정상적으로 설치되어 있는지 확인하십시오.
- 노즐의 구멍이 Solder 등의 이물질로 막혀 있지는 않는지 확인하고, 노즐의 스프링 작용이 원활한지 확인하십시오.
- 전/후면의 안전커버(Door)가 열려있는지 확인하고 열려있다면 닫아주십시오.
주 의
생산 전 준비절차
1. 점검 사항
1. 전원 연결 확인
[CH1]
TRAY
NEXT
PREVIOUS
LAN
MCCB
GROUND
INTERFACE
[CH2]
FEEDER
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
SM411F 기준
