Chapter 6
기타 점검 사항
Operation Handbook
67
Chapter 6
Advanced Flexible Component Placer
기타 점검 사항
본 Part에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아 봅니다.
정상적으로 장착이 된경우 LED color는 green 이 됩니다. 정상적으로 장착이 되었는데도 LED color가 Green이 되지 않으면 A/S에 문의 바랍니다.
주 의

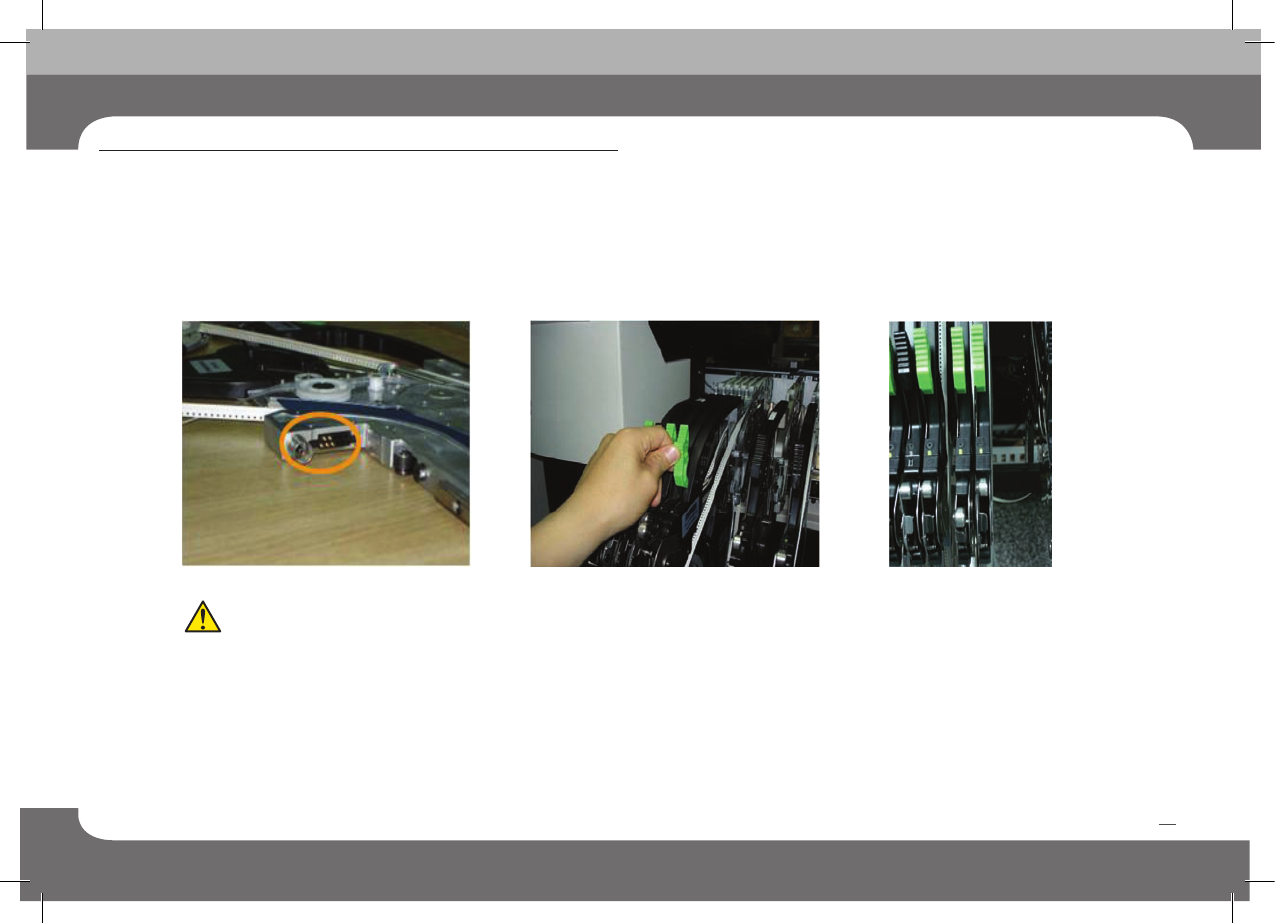

4. Feeder 장착시 Feeder Base에 장착 여부 확인
1. Feeder의 Probe Pins 상태를 확인 2. Feeder 장착 후 Grip을 고정합니다.
3. Feeder의 LED Color 확인
Operation Handbook
68
Chapter 6
Advanced Flexible Component Placer
기타 점검 사항
본 Part에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아 봅니다.
- MMI의 PCB Edit > Feeder Z Pickup 선택하여 부품의 Pick-up 높이를 설정합니다.
점검 사항

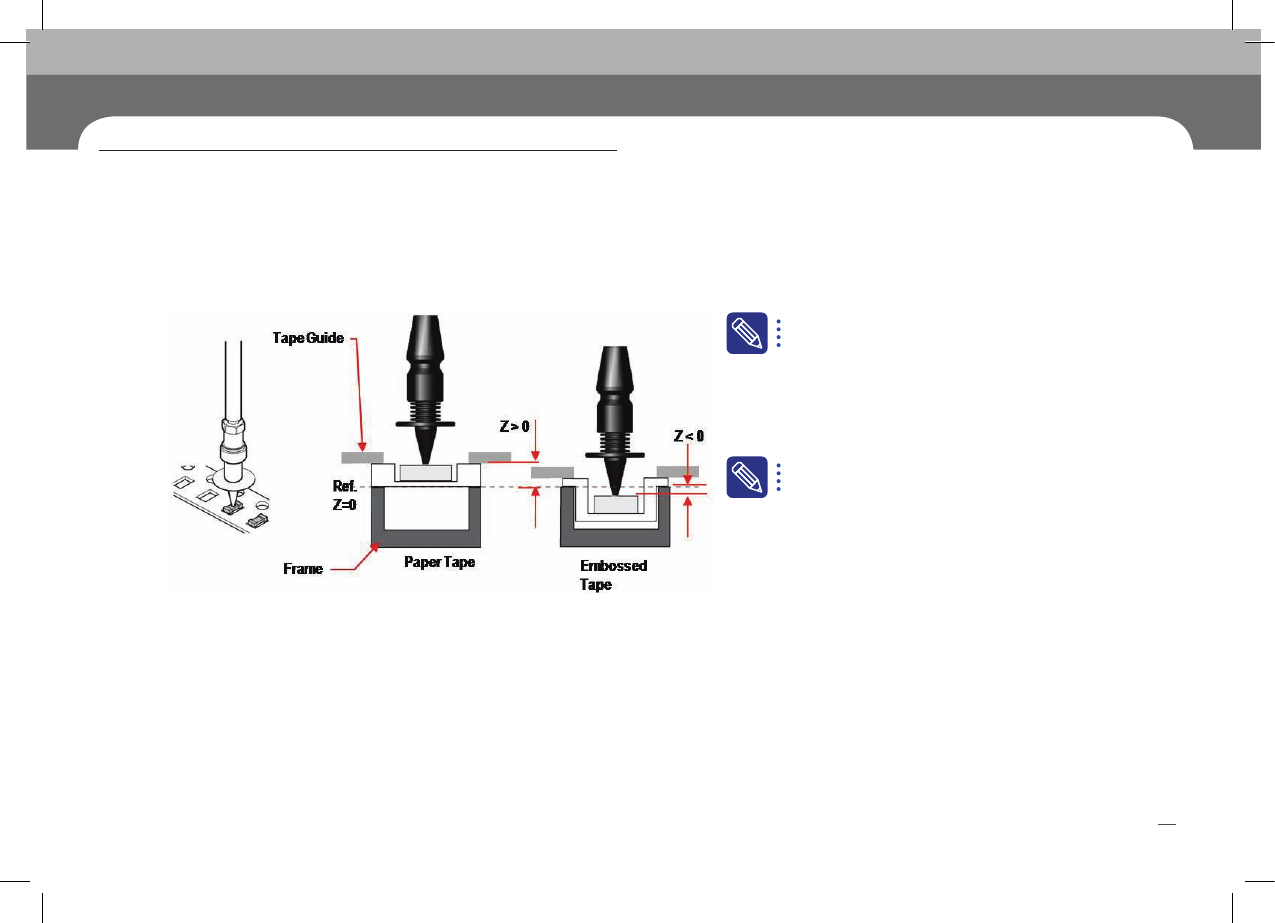

부품의 Pick-up 높이를 설정하는 경우, Paper Tape 릴로 공급되는 부품과
Emboss Tape 릴로 공급되는 부품의 Pick-up높이는 서로 다릅니다.
왼쪽 그림을 참조하여 부품의 Pick-up 높이를 설정하십시오.
자세한 사항은 SM 피더 매뉴얼의 “1.3 SM 테이프 피더의 Z축 높이
기준면(1-8 페이지)”를 참조하십시오.
참고 예
- Paper Type: 1608R -> Z = 0.5
- Emboss Type: Z = -0.1
5. 부품의 Pickup 높이 설정
Chapter 6
기타 점검 사항
Operation Handbook
69
Chapter 6
Advanced Flexible Component Placer
기타 점검 사항
본 Part에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아 봅니다.

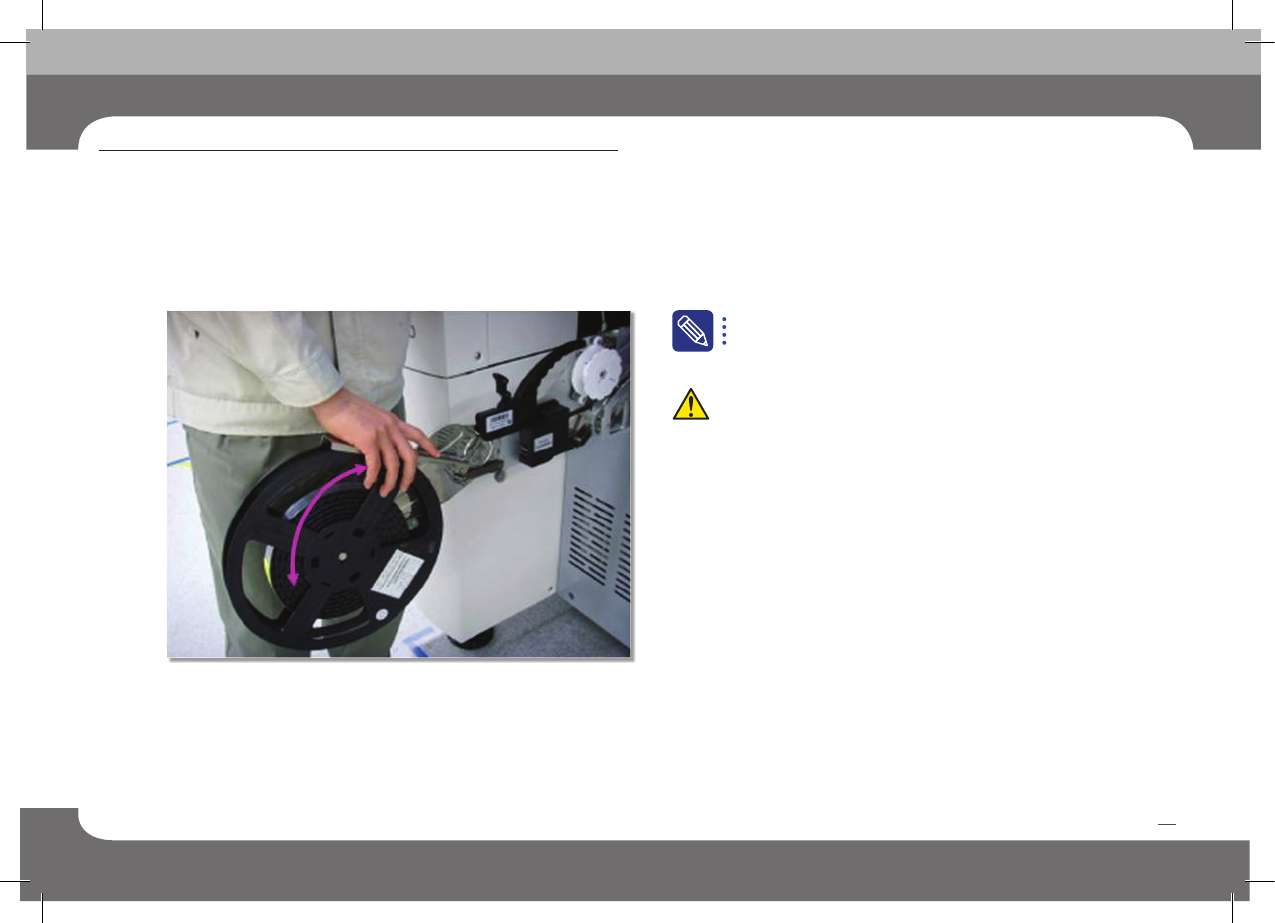

- Reel 교환후 Arm Close 시 Reel Arm을 살짝 위로 들어 올린 후 사용합니다.
무리하게 Close할 경우 Reel Stopper가 파손될 수 있습니다.
주 의
Slow Swing
6. Reel 교환 후 동작하기
점검 사항
Reel Hanger Close시 Reel Arm 을 위쪽으로 살짝 들어 올려야 동작합니다.
