Operation Handbook 66 Chap ter 6 Adva nced Fl exible Compone nt P lacer 기 타 점 검 사 항 본 Pa rt 에서는 장 비 운용 시 발생 할 수 있는 문 제 사 항에 대 한 조 치 방법 을 알아 봅니 다. 부품 릴 이 그림과 같 이 설치 되지 않을 경 우 In de x E rr or의 원 인이 될 수 있습 니다 . 주 의 100mm A …
Chapter 6
기타 점검 사항
Operation Handbook
65
Chapter 6
Advanced Flexible Component Placer
기타 점검 사항
본 Part에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아 봅니다.
Tape Guide와 Locker가 제대로 잠금이 않되어 있으면 장비 구동중 Head와 충돌의 우려가 있습니다.
주 의
Push
Tape Guide
Locker
2. Locker 잠금 상태 점검
점검 사항
- 부품 Reel을 피더에 설치후 반드시 Locker의 잠금 상태를 확인
Operation Handbook
66
Chapter 6
Advanced Flexible Component Placer
기타 점검 사항
본 Part에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아 봅니다.

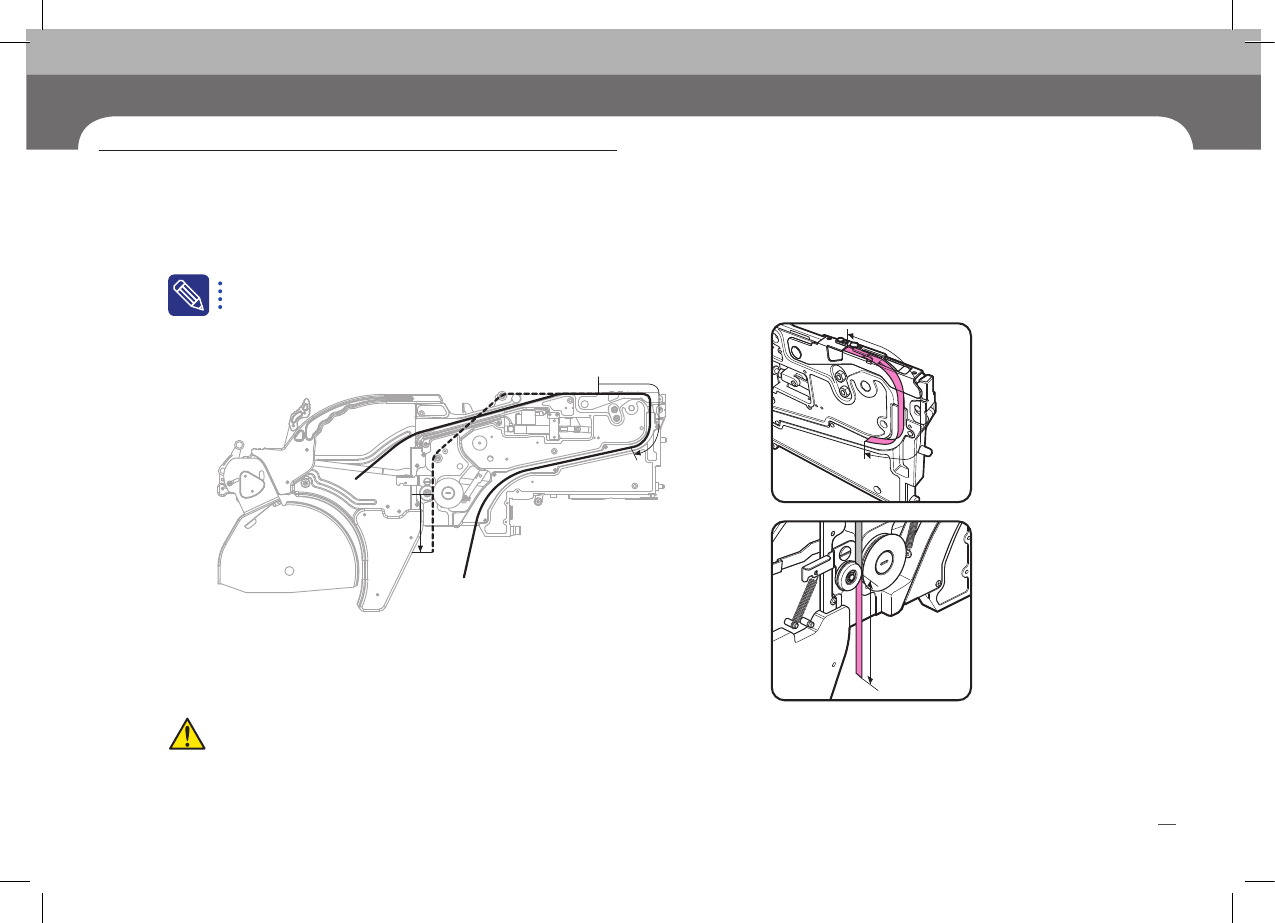

부품 릴이 그림과 같이 설치되지 않을 경우 Index Error의 원인이 될 수 있습니다.
주 의
100mm
A
B
50mm
100mm
A
50mm
B
부품의 흡착위치로부터 테이프의
초기 길이는 100mm 이상
레인기어 중심으로부터 비닐의
초기 길이는 50mm 이상
3. 부품 릴 점검
점검 사항
- 원활한 부품공급을 위해 피더에 부품 릴을 장착 시, 다음 그림과 같이 조치하십시오.
Chapter 6
기타 점검 사항
Operation Handbook
67
Chapter 6
Advanced Flexible Component Placer
기타 점검 사항
본 Part에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아 봅니다.
정상적으로 장착이 된경우 LED color는 green 이 됩니다. 정상적으로 장착이 되었는데도 LED color가 Green이 되지 않으면 A/S에 문의 바랍니다.
주 의
4. Feeder 장착시 Feeder Base에 장착 여부 확인
1. Feeder의 Probe Pins 상태를 확인 2. Feeder 장착 후 Grip을 고정합니다.
3. Feeder의 LED Color 확인
