Chapte r 5 C ha ng in g Jo bs Operation Handbook 63 Chap ter 5 Adva nced Fl exible Compone nt P lacer - M EM O
Operation Handbook
62
Chapter 5
Advanced Flexible Component Placer
Changing Jobs
본 Part 에서는 기본적인 SMT In-Line 작업 프로세스에 대해 살펴보고, 작업 중 기존 작업에서 새로운
작업으로 전환하는 방법에 대해 알아봅니다.
새로운 실장 작업을 수행합니다.
① 해당 Slot에 피더 고정하기
② 그립(Grip) 고정하기
- 반드시 Backup Table을 상승 시킨 상태에서 Back pin을 배치하십시오.
- 양면기판인 경우 Backup Pin의 배치가 올바르지 못하면 장착이 제대로
되지 않거나 실장된 부품이 파손될수 있습니다.
Backup Pin 위치 조정을 정확히 하십시오.
주 의

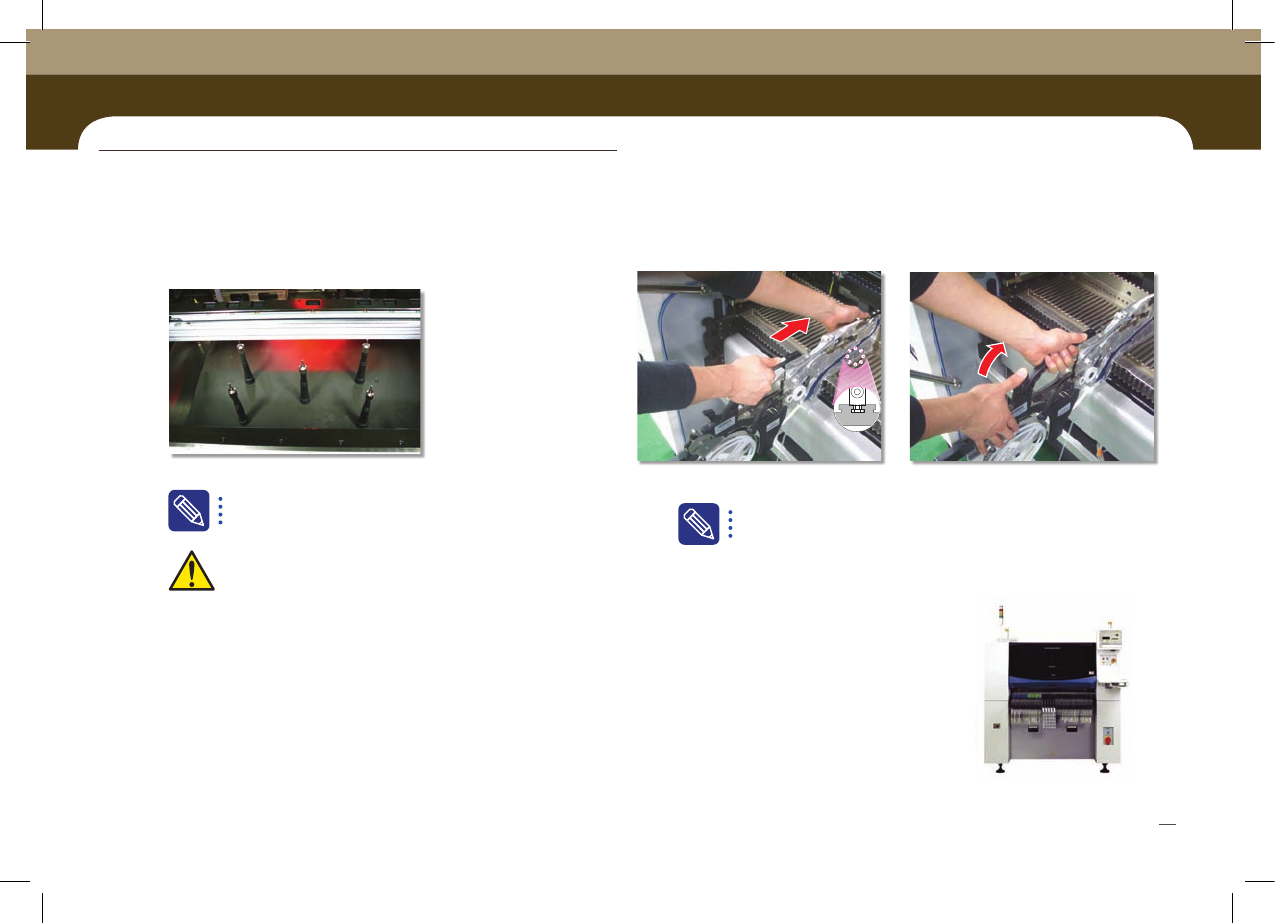

7. Backup Pin 재설정 8. 피더 설치하기
9. 실장
Backup Pin 배치에 대한 자세한 내용은 <PART VI>의 ‘기타 점검 사항’ 중
‘Backup Pin 배치하기’ 부분 71페이지 참조
위 피더 설치 방법을 참조하여 장착할 피더들을 피더베이스에 설치합니다.
Chapter 5
Changing Jobs
Operation Handbook
63
Chapter 5
Advanced Flexible Component Placer
- MEMO
Operation Handbook
64
Chapter 6
Advanced Flexible Component Placer
기타 점검 사항
본 Part에서는 장비 운용시 발생할 수 있는 문제 사항에 대한 조치 방법을 알아 봅니다.
Reel hanger rib 는 Reel이 정상적으로 Feeding 할 수 있도록 Guide 역할을 해줍니다.
Rib가 Reel에 벗어나 있으면 Feeding Error가 발생할 수 있습니다.
주 의
Feeder 점검하기
1. Reel hanger 상태 점검
점검 사항
- 피더 장착후 Reel hanger가 피더 안쪽으로 완전히 밀착되어 있는지 확인
- Reel hanger rib가 Reel에 제대로 안착되어 있는지 확인
