Operation Handbook
8
Chapter 1
Advanced Flexible Component Placer
장비 Overview
본 Part에서는 장비, 조작 패널 및 MMI(Man-Machine Interface)에 대하여 살펴봅니다.
SM321
1
2
3
각 축의 이동 또는 회전
방향 지시
동작 대상 선택
각 Head의 진공 상태
ON/OFF
동작 속도의 단계 표시(5단계)
Jog 모드에서 동작
속도 선택
▲ UP : 속도 빠르게
▼ Down : 속도 느리게
긴급 정지 버튼
Jog, Bang, Home,
O.Line 모드 전환
전면/후면 Frame 선택 전환
(SM411/411F적용)

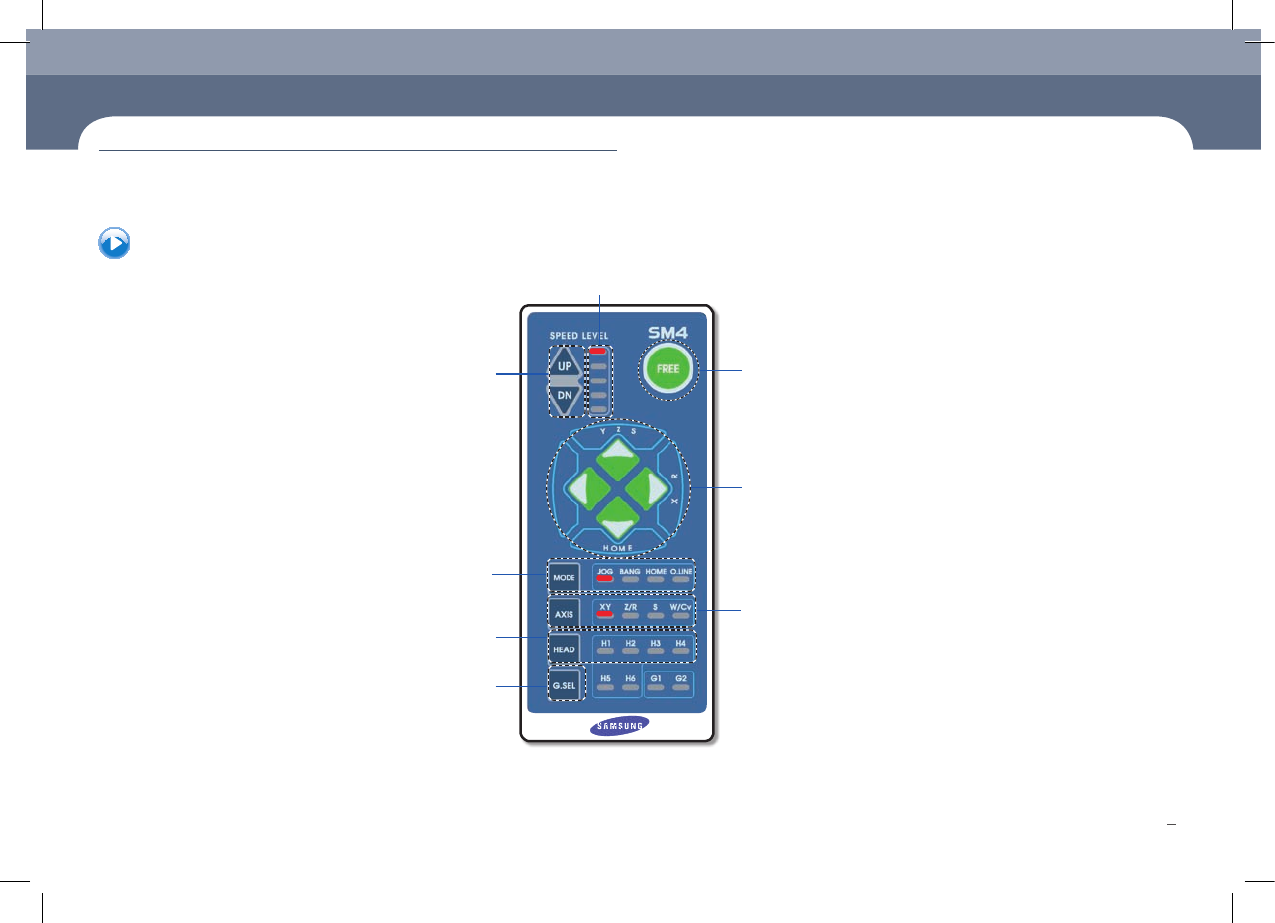

조작 패널 명칭
Chapter 1
장비 Overview
Operation Handbook
9
Chapter 1
Advanced Flexible Component Placer
장비 Overview
본 Part에서는 장비, 조작 패널 및 MMI(Man-Machine Interface)에 대하여 살펴봅니다.
헤드의 노즐 정보 표시
Shortcut - bar 표시
주 Menu Tool-bar
작업중인
PCB 파일명 표시
보조 메뉴
Tool-bar 표시
File Menu
●
New
●
Open
●
Save/Save as
●
Exit
●
Merge
●
ErrorMsgBar
●
Windows Tools
장비의 상태 표시
●
IDLE
●
RUN_RDY
●
RUN
●
FREEZE
●
WAIT
●
PAUSE
●
EMER
●
ADJUST
장착될 부품 형상 표시

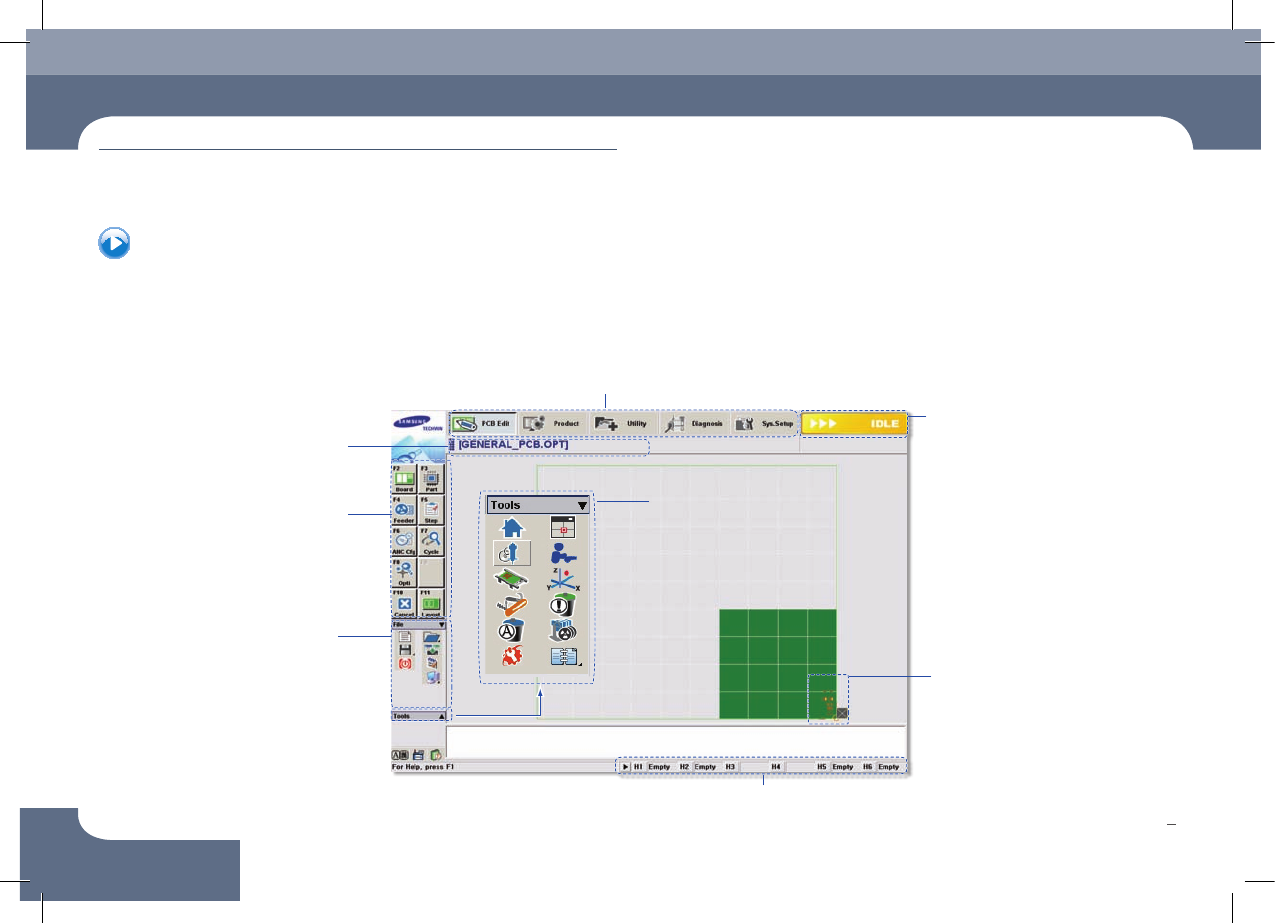

기본 MMI의 구성 화면
MMI 구성 화면
Operation Handbook
10
Chapter 1
Advanced Flexible Component Placer
장비 Overview
본 Part에서는 장비, 조작 패널 및 MMI(Man-Machine Interface)에 대하여 살펴봅니다.
생산량 입력
작업 진행 상황 및 장비 가동 정보 표시
생산 하위 메뉴
PCB 장착
관련 Data 표시
생산 관련
탭 대화상자
‘Product Monitor’’ 탭 화면의 각 기능에 대한 자세한 설명은 Administrator’s Guide 매뉴얼의
“11.1. 생산 설정”부분을 참조하십시오.

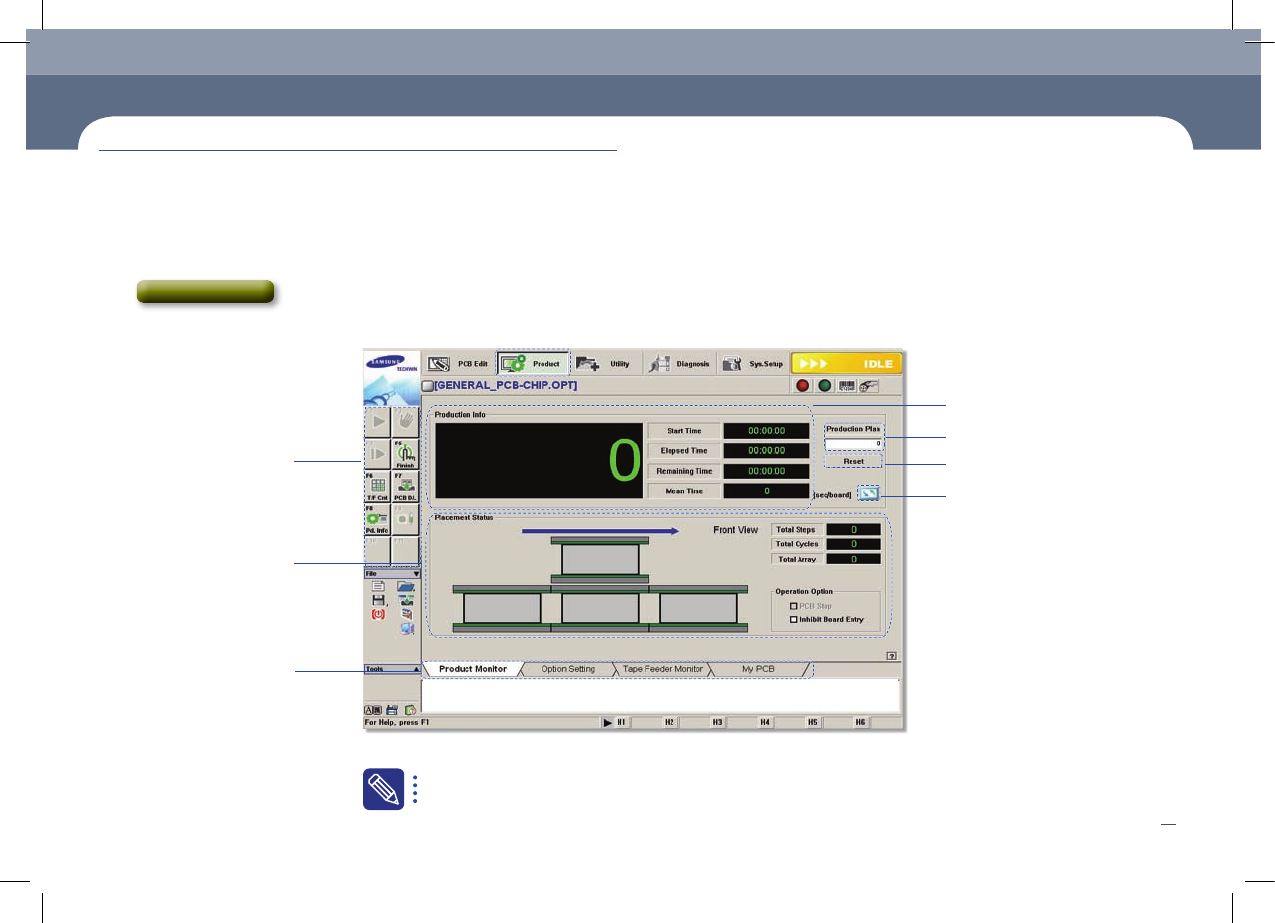

생산 MMI의 구성 화면
Model: 411
PCB 매수 초기화
단위계 변경
