Chapte r 1 장 비 Ov er v i ew Operation Handbook 6 Adva nced Fl exible Compone nt P lacer SM 4 1 1, S M4 2 1, S M4 1 1F 를 운 용하 기 위한 전반 적인 프 로세 스 는 다음 과 같습 니 다. ● 공압 ● 정격 전압 ● 장비 내부 이 물질 ● 노즐 배 치 상태 ● 공급 장치 ● 안전 커버 ● 장비 주 변…
Table of Contents
Table of Contents ..........................................................5
개요 - Operation 프로세스 ............................................6
PART II
전원 공급 및 생산전 준비 절차
전원 공급 절차 ............................................................. 14
생산전 준비 절차 ......................................................... 18
PART III
생산하기
생산 준비하기 ..............................................................24
생산하기 ......................................................................36
생산 완료하기 .............................................................. 41
PART IV
비상 정지 방법
일시 중단하기 ..............................................................46
비상 정지하기 ..............................................................52
PART V
Changing Jobs
SMT In-Line 프로세스 ..................................................58
Changing Jobs .............................................................59
Operation Hand-Book
PART VI
기타 점검 사항
Feeder 점검하기 ..........................................................64
Backup Pin 배치하기 ....................................................71
PART I
장비 Overview
장비 각 부 명칭 ..............................................................7
조작 패널 명칭 ............................................................... 8
MMI 구성 화면 ..............................................................9
Chapter 1
장비 Overview
Operation Handbook
6
Advanced Flexible Component Placer
SM411, SM421, SM411F를 운용하기 위한 전반적인 프로세스는 다음과 같습니다.
●
공압
●
정격전압
●
장비내부 이물질
●
노즐 배치 상태
●
공급장치
●
안전커버
●
장비 주변의 안전 등을 점검합니다.
1. 장비 기동전 점검하기
장비 전면의 Main 스위치를 시계
방향으로 돌려 장비에 전원을
공급합니다.
2. Main 스위치 켜기
MMI 가 실행되면 프로그램이
자동으로 초기화되면서 장비의 각
모듈을 점검합니다.
3. MMI의 초기화
장비를 조작할 수 있도록
‘
READY
’
버튼을 누릅니다.
4. 장비 모터에 전원 공급
기판의 하부를 지지하도록 Backup
Pin을 적절한 위치에 배치하십시오.
9. Backup Pin 배치하기
●
MMI의 ‘Production’ 메뉴 선택
●
<Production Plan>란에 생산량 입력
●
MMI의 ‘START’ 하위메뉴 선택
●
조작패널의 ‘START’ 버튼 누르기
10. PCB 생산하기
생산이 완료되면 <PCB Stop> 버튼을
클릭하여 생산을 완료합니다.
11. 생산종료
●
‘RESET’ 버튼 클릭
●
‘Exit’ 아이콘 클릭
●
Main 스위치 끄기(시계 반대 방향)
●
작업장 주변 정리
12. 장비의 전원 끄기
MMI에서 ‘Home’ 버튼을 클릭하여
원점복귀를 수행합니다.
5. 원점 복귀 수행
작업하려는 PCB 파일을 선택하여 PCB
파일을 로딩합니다.
7. PCB 파일 로딩
장비의 실장 정밀도를 높이기 위
해 실장 작업 시작전에 약 10분간
Warming-Up 운전을 실행합니다.
6. Warming-Up
●
컨베이어 폭 조절
●
PCB 고정 방식을 설정합니다.
8. Conveyor 설정하기
개 요
개요-Operation 프로세스
Chapter 1
장비 Overview
Operation Handbook
7
Chapter 1
Advanced Flexible Component Placer
장비 Overview
본 Part에서는 장비, 조작 패널 및 MMI(Man-Machine Interface)에 대하여 살펴봅니다.
AIR PRESSURE
SAFEGUARD
OVERRIDE
MAIN SWITCH
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
SAFEGUARD
OVERRIDE
MAIN SWITCH
[CH1]
TRAY
NEXT
PREVIOUS
LAN
MCCB
GROUND
INTERFACE
[CH2]
FEEDER
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY

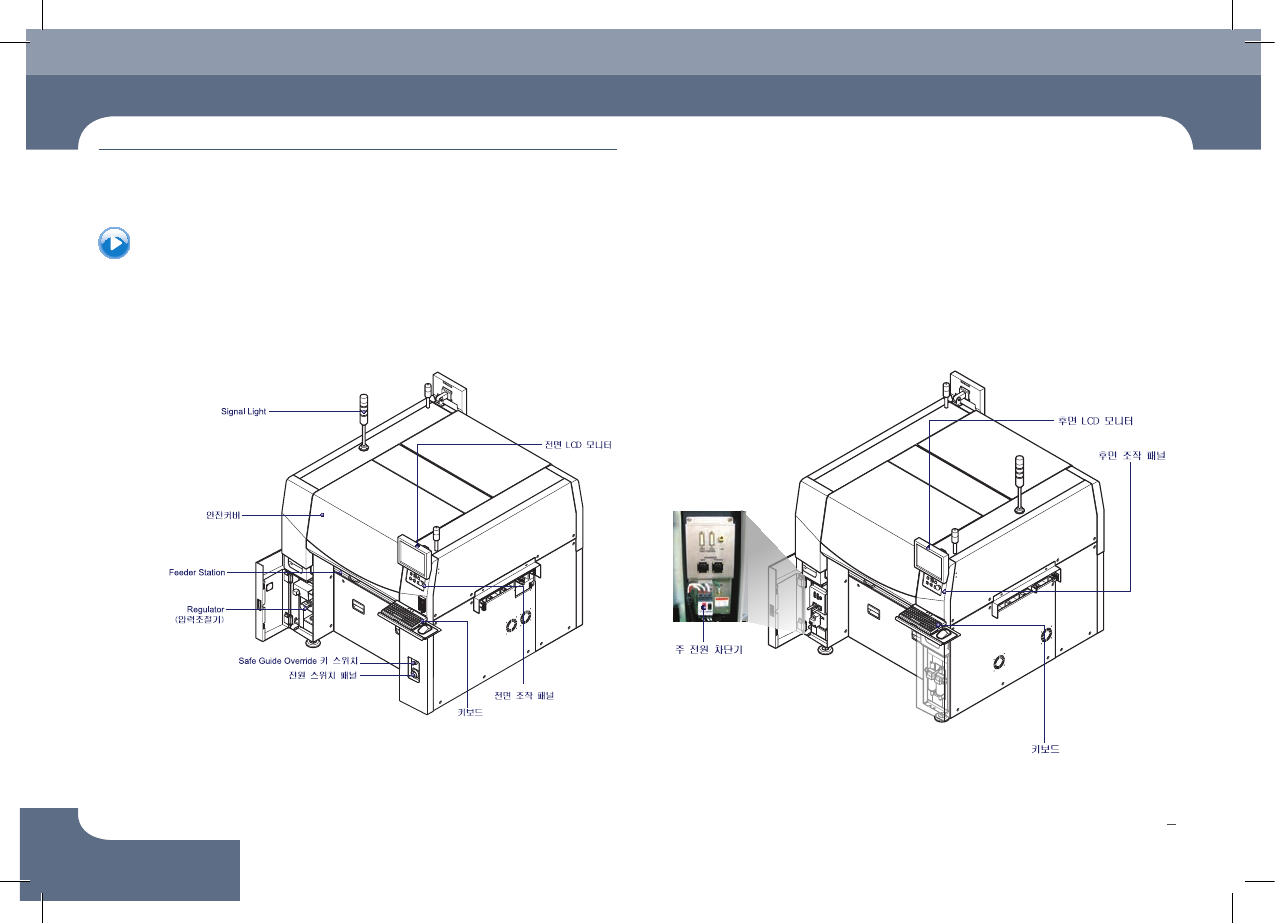

1. 장비 전면 2. 장비 후면
장비 각 부분의 명칭
SM411F기준 SM411F기준
