본 Part에서는 생산을 수행하는 작업 절차에 대해 알아봅니다.
1. Conveyor 폭 조절
3. <7. Board Size> 영역에 PCB의 X, Y 크기 입력
Model:411 Model: 421, 411F
Operation Handbook
32
Chapter 3
Advanced Flexible Component Placer
생산하기
본 Part에서는 생산을 수행하는 작업 절차에 대해 알아봅니다.
1. Conveyor 폭 조절

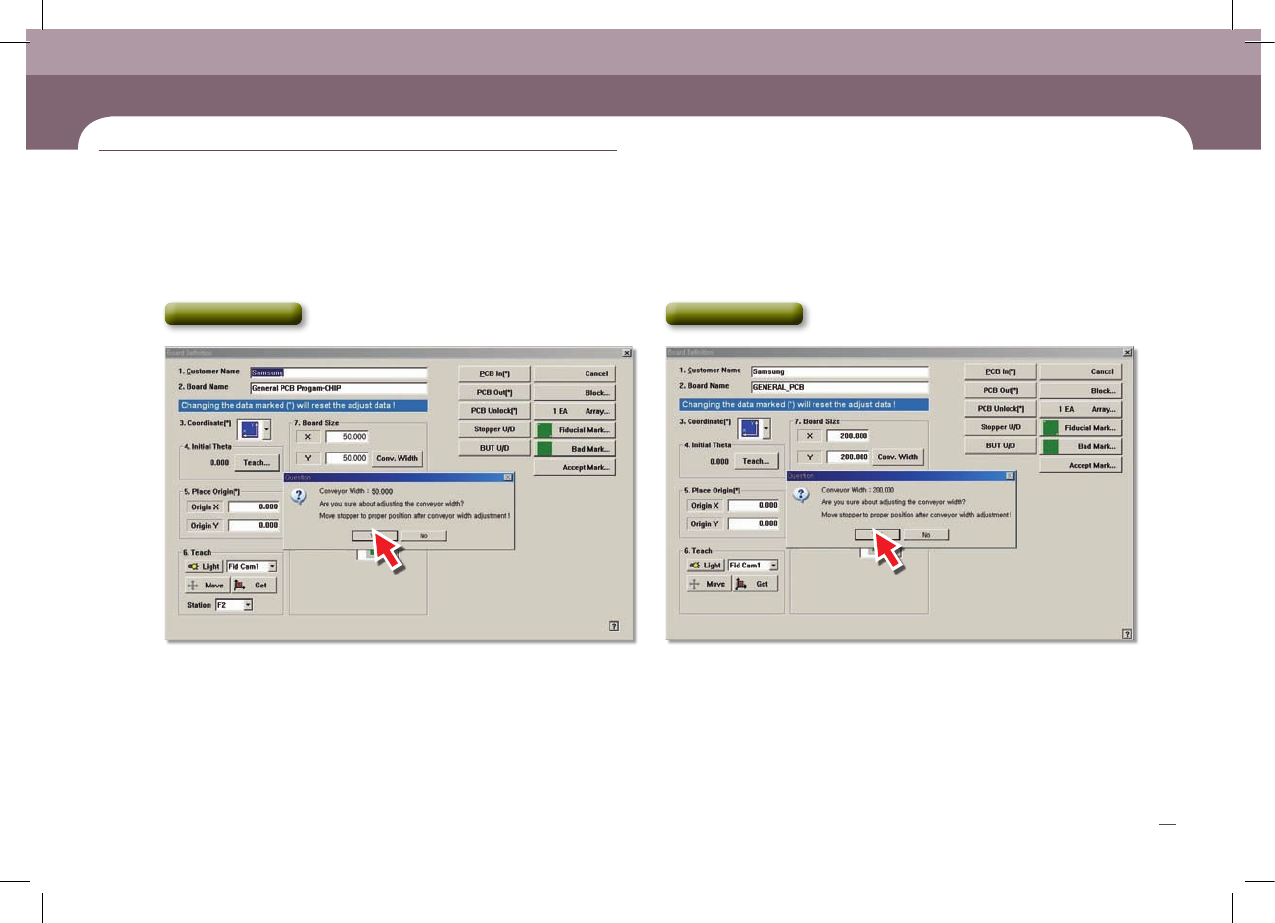

4. <Conv. Width> 버튼 클릭
Model:411 Model: 421, 411F
Chapter 3
생산하기
Operation Handbook
33
Chapter 3
Advanced Flexible Component Placer
생산하기
본 Part에서는 생산을 수행하는 작업 절차에 대해 알아봅니다.
Edge Fixer 1: Conyeyor에 부착되어 있는 장치로 PCB 기판을 옆에서 1번
밀어 고정시킵니다.
Edge Fixer 2: Conyeyor에 부착되어 있는 장치로 PCB 기판을 옆에서 2번
밀어 고정시킵니다.
None: PCB 클랭핑 방식만을 사용하여 PCB를 고정합니다.
2. Conveyor 설정하기

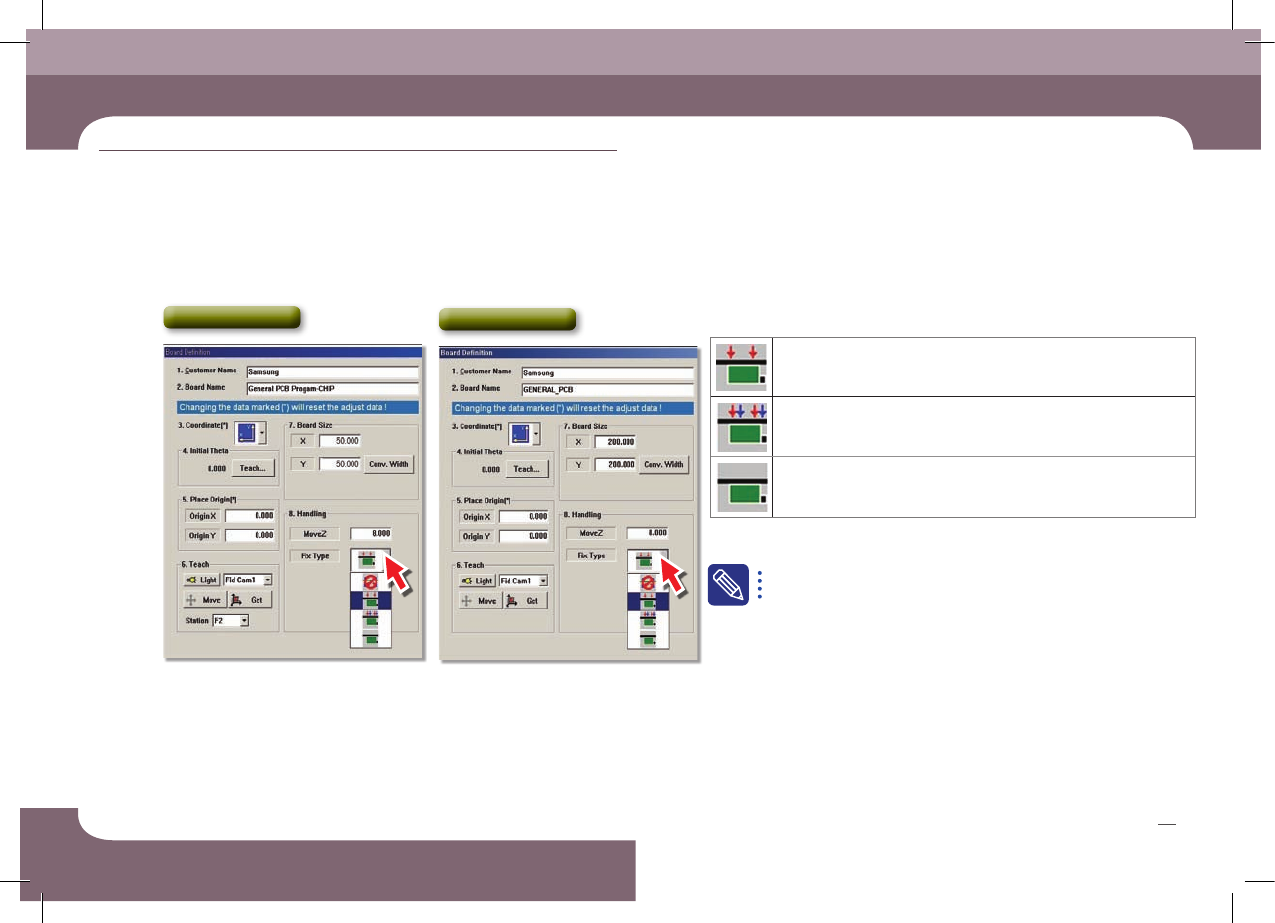

2. PCB 고정 방식 설정: PCB 기판을 정렬하는 방법을 선택합니다.
Edge Fixer의 선택 기준은 PCB 기판의 무게입니다. PCB 기판의 무게가
1kg 이상일 경우 Edge Fixer 2를 선택하십시오.
Model: 411
Model: 421, 411F
