Kit Name Rank Q'ty 番号 Part No. キット名 品 番 数量 ﾗﾝｸ 頁 Page No. 9 NPM-W2 :プロダクション モジュラ ー NPM -W 2:Production Modular キットリスト 製品品番 Model No. 製品名称 Model Name NM-EJM 7D KIT LIST 1 33 N610085017AA Tray Feeder Connecting Unit :…
9

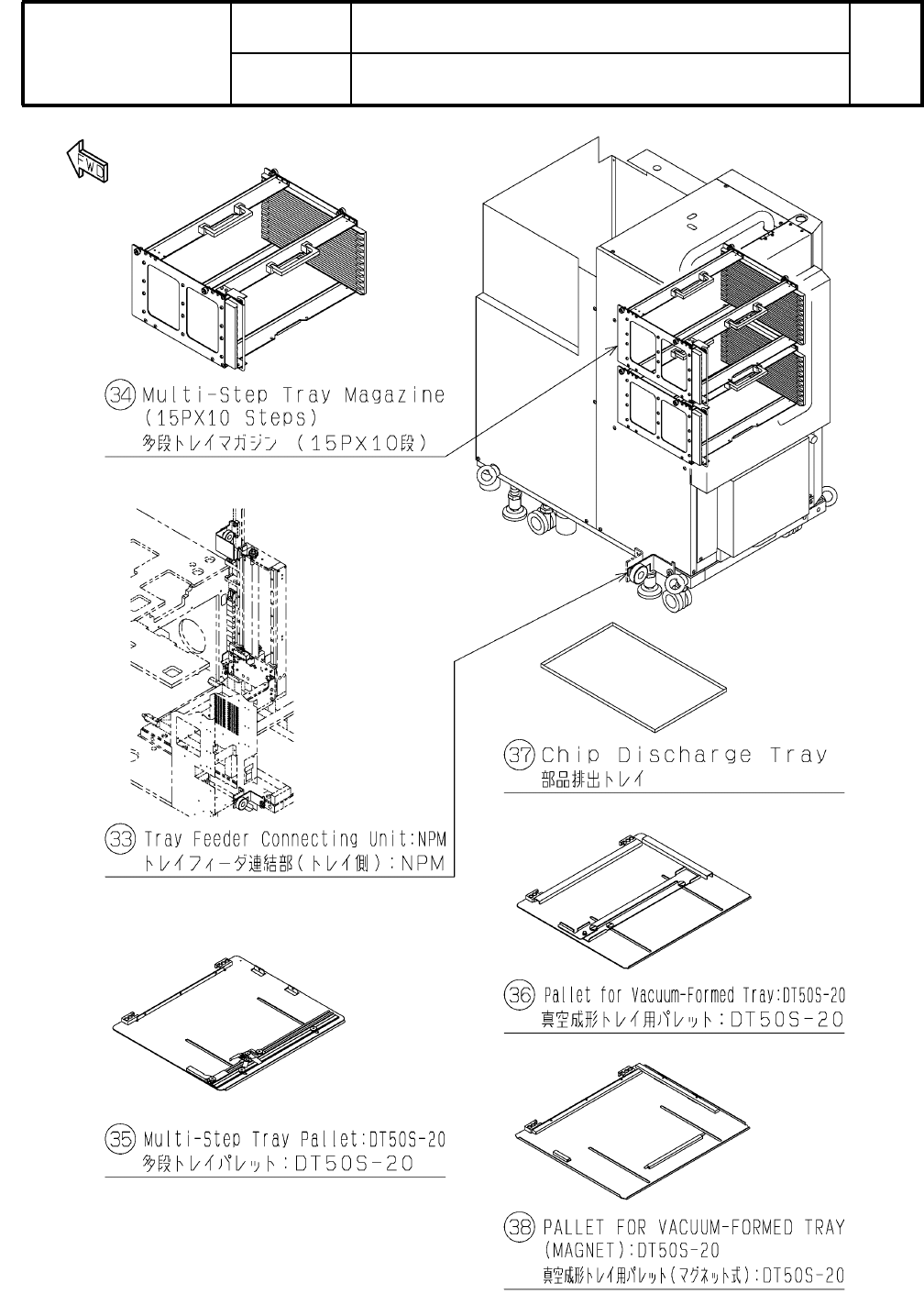

NPM-W2:プロダクション モジュラー
NPM-W2:Production Modular
キットレイアウト
製品品番
Model No.
製品名称
Model Name
NM-EJM7D
KIT LAYOUT
--
U17
( KEJM7DS-16-9 )
Kit Name
RankQ'ty
番号
Part No.
キット名
品 番 数量 ﾗﾝｸ
頁
Page
No.
9
NPM-W2:プロダクション モジュラー
NPM-W2:Production Modular
キットリスト
製品品番
Model No.
製品名称
Model Name
NM-EJM7D
KIT LIST
1
33
N610085017AA
Tray Feeder Connecting Unit:NPM
トレイフィーダ連結部(トレイ側):NPM
O115
2
34
N610026559AA
Multi-Step Tray Magazine (15PX10 Steps)
多段トレイマガジン (15P×10段)
O117
21
35
N610026560AA
Multi-Step Tray Pallet:DT50S-20
多段トレイパレット : DT50S-20
O119
1
36
N610049623AA
Pallet for Vacuum-Formed Tray:DT50S-20
真空成形トレイ用パレット:DT50S-20
O121
1
37
KXFX03L0A00
Chip Discharge Tray
部品排出トレイ
O123
1
38
N610136833AA
PALLET FOR VACUUM-FORMED
TRAY(MAGNET):DT50S-20
真空成形トレイ用パレット(マグネット式):DT50S-
20
O125

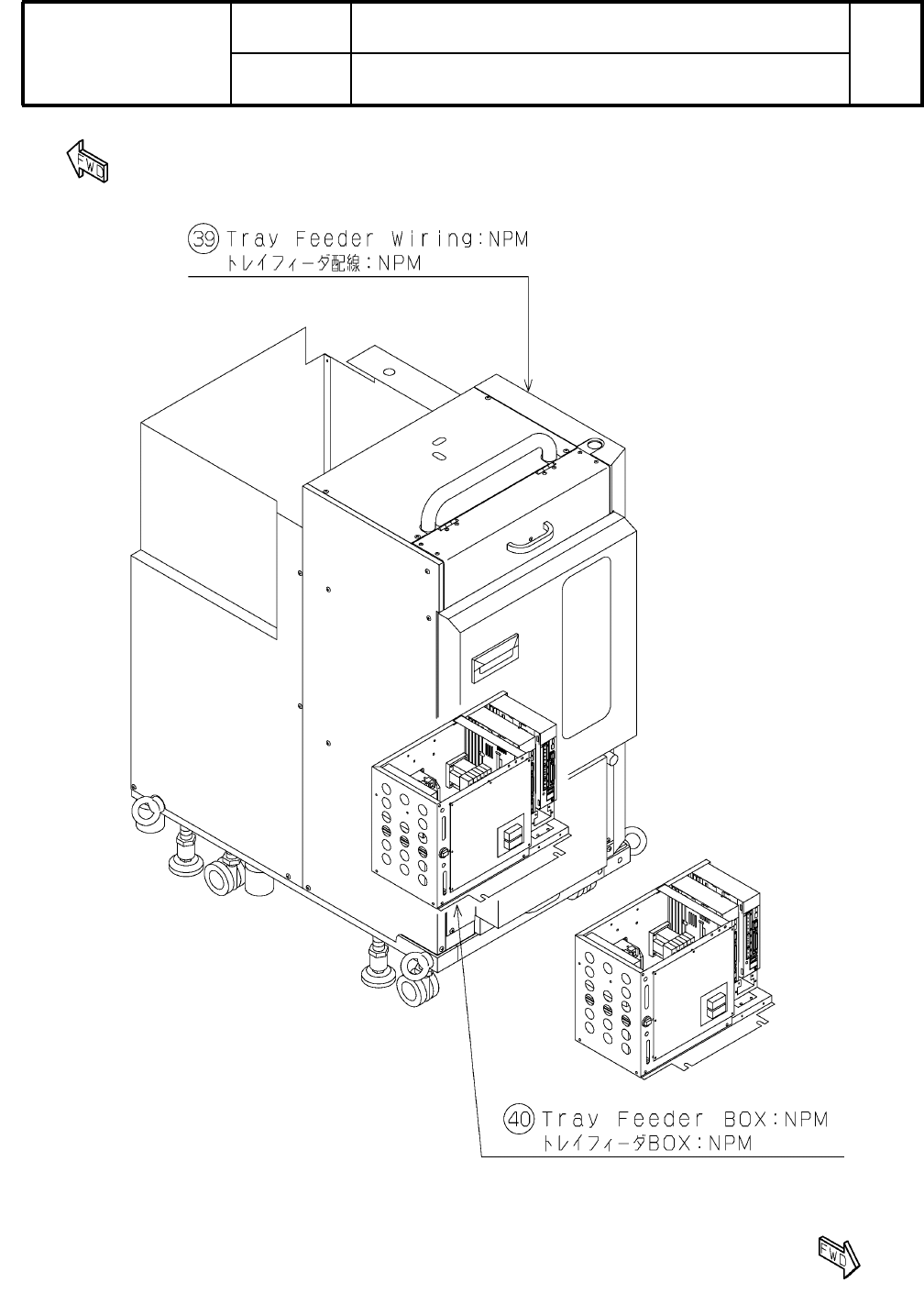

U18
--
( KEJM7DS-16-9 )
10
NPM-W2:プロダクション モジュラー
NPM-W2:Production Modular
キットレイアウト
製品品番
Model No.
製品名称
Model Name
NM-EJM7D
KIT LAYOUT
--
U19
( KEJM7DS-16-10 )
