NPM-W2 20170529.pdf - 第213页
Ref No. Remarks R 1 Q'ty 1-D シングルコン ベア:NPM-W2 Single Conveyor:N PM-W 2 ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 N610164022AA Part Nam e 備 考 セク ショ ンNo . PARTS LIST Section No. R 3 PLATE 1 …

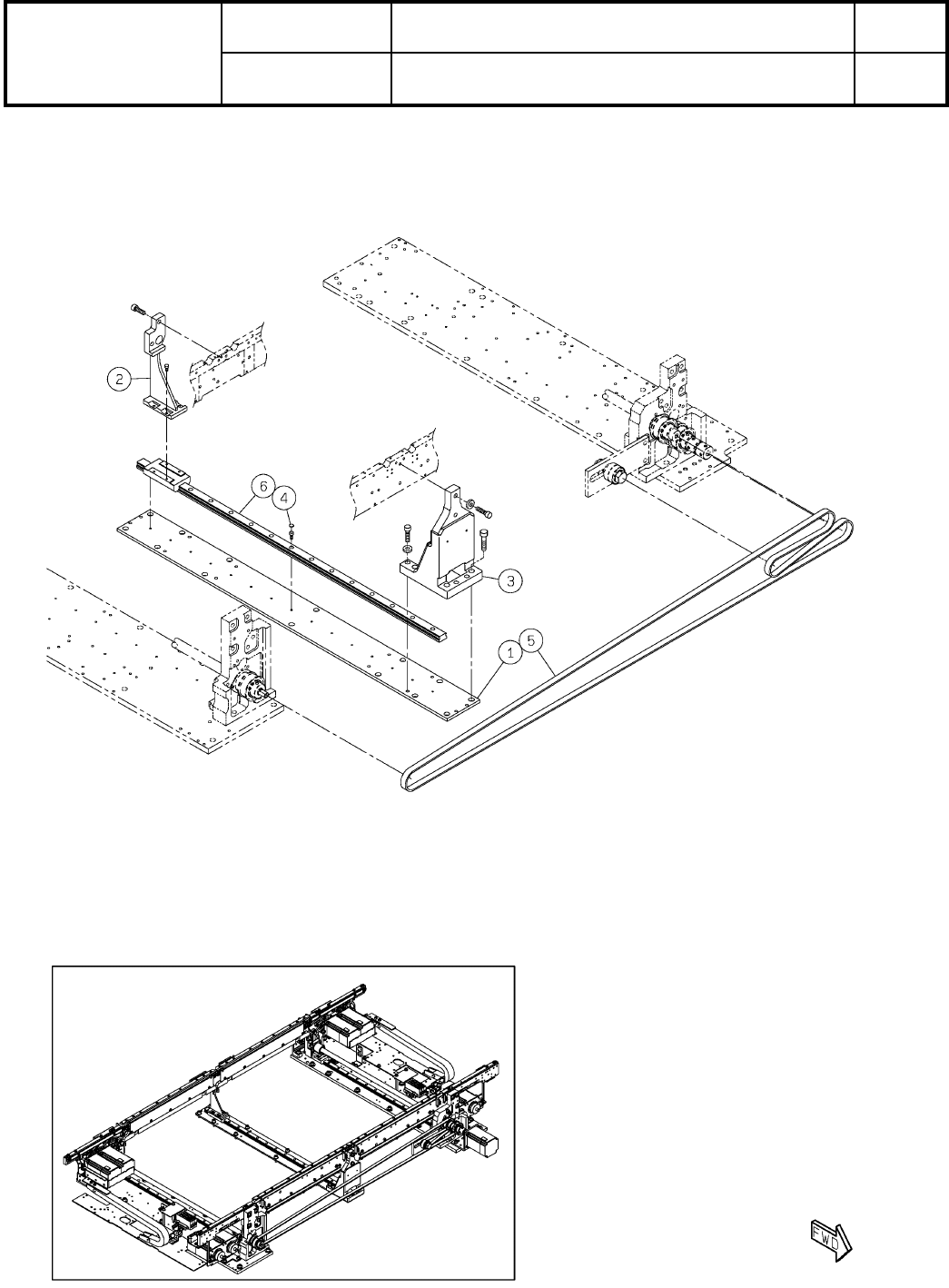

1-D
シングルコンベア:NPM-W2
Single Conveyor:NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610164022AA
セクションNo.
PARTS LAYOUT
Section No.
--
O7
( KN610164022AA-15-4 )
Ref
No.
Remarks R
1
Q'ty
1-D
シングルコンベア:NPM-W2
Single Conveyor:NPM-W2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610164022AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210194704AD
PLATE
1
2 N210194705AD
COLLAR
1
3 N210198314AA
PIN
4
4 KXFB0210A00
COLLAR
2
5 N210198315AA
PLATE
1
6 N210199957AA
BRACKET
1
7 MTPB003895AA
COLLAR
1
8 N210200477AA
DOG
1
9 N210194738AB
BRACKET
1
10 N210197919AA
BRACKET
2
11 N210194744AB
BRACKET
1
12 N610168900AC
BRACKET
1
13 N610168901AE
BRACKET
1
14 N610168902AC
BRACKET
1
15 N610168903AB
BRACKT
2
16 MTKP000337AA
SENSOR
1
17 N610164358AB
PIN
2
18 KXF0CXJAA00 1017003-50010
CAP
30
19 N510057167AA C3(00008300T000)
BEARING
4
20 KXF0E3BVA00 6000ZZ
SENSOR
1
21 MTNS000237AA EE-SX951-C2J-R 0.2M
BOLT
2
22 N510017514AA
SSS 003 Hexagon socket button head screw M3X8-10.9 A2J (Trivalent)
MOTOR
1
23 N510055860AA
S
DU13H711S-01
PULLEY
3
24 N510030782AA R101-N610058297AAS-F-PK
BEARING
4
25 KXF03G0AA00 SFB38-10
GREASE-NIPPLE
2
26 KXF07C6AA00 A-M6F-type(M6X0.75)
PIN
2
27 N510020608AA MMS5-15
COUPLING
1
28 N510034822AA Special MSF-20-D8XD8(2-M5)
BOLT
1
29 N510017680AA
Hexagon head bolt Best class M10X45-6g 4T A2J (Trivalent)
BOLT
1
30 N510032422AA MMSB10-45
SPACER
2
31 N510038215AA ASF-635E
SLIT
2
32 KXF0DZL9A00 OS-EX10-15
SCREW
2
33 N510018279AA
Cross recessed Truss head machine screw M4X6-4.8 A2J (Trivalent)
SCREW
2
34 XXE6D20FT
Hexagon socket set screw Cup point M6X20-45H SOB
LINEAR-WAY
2
35 MTNB000057AA SRS15NUUC1+600LM-III(03107679K000)
BALL-SCREW
2
36 MTNB000059AA DK1404S-3G0+696LT(33102807K000)
SCREW
4
37 N510018030AA
Cross recessed Pan head machine screw M2X5-4.8 A2J (Trivalent)
O8
--
( KN610164022AA-15-4 )
1-E
シングルコンベア:NPM-W2
Single Conveyor:NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610164022AA
セクションNo.
PARTS LAYOUT
Section No.
--
O9
( KN610164022AA-15-5 )
