AQ6370 系列 11 典型应用激光源特性分析现今，发射可见光到中波红外波长的各种 DFB-LD 、 FP-LD 和 VCSEL 光源已经被广泛应用于不同应用领域中的不同器件或系统上，例如 : • 电信 : 玻璃光纤或塑料光纤布线； • 工业 : 条形码扫描仪、 LiDAR 表面扫描仪； • 消费电子 : Hi-Fi 音响系统音频输出、激光打印机、电脑鼠标。 AQ6373E AQ6375E AQ6374E AQ6376E AQ6…

AQ6370系列

典型应用

WDM OSNR测试

AQ6370E的大动态范围可以精确测量DWDM传输系统的光信

噪比。通过内置的WDM分析功能，不但可以分析被测波形，

还可以同时显示多达1024个通道WDM信号的峰值波长、峰值

功率和OSNR。曲线拟合功能用于精确测量噪声功率。

AQ6370E

光放大器

Tx1

Tx2

Tx3

Tx4

TxN

MUX

AQ2200

多应用

测量系统

光放大器

波分复用器

光放大器测试

AQ6370E在“EDFA-NF”功能下设有放大器自动分析功能。

除此之外，也适用于其它类型的光放大器。

图1给出的是光放大器测试的典型设置图。它是由一组波分复

用激光器、一个用于调节激光功率的光衰减器、一台光谱分析

仪以及光纤放大器组成。其中，激光器组件和光衰减器可以采

用横河提供的多应用测量系统(MATS)，它是一款模块化仪器产

品，可以为每个特定的测试设置配置不同的模块。

AQ6370E

图1: 光放大器测试的典型实验设置

系统测试

在激光器波长范围内，OSA将高精度记录放大前后的两条波形

曲线。得到的结果将与图2中显示的结果接近。随后，可以观

测到放大后的记录峰值高于之前的峰值。这同样适用于噪声功

率。

EDFA-NF分析功能可以自动检测激光器的峰值，提取所需测量

值，执行运算并用表格(图3)显示被测设备的ASE、GAIN以及

NF等值。

AQ6370E

WDM OSNR分析图

AQ6370E

图2: 典型的两条曲线测

量结果；黄色表示放大

前、紫色表示放大后。

图3: 光放大器的自动

例行分析提供相关参

数表格

AQ6370系列

典型应用

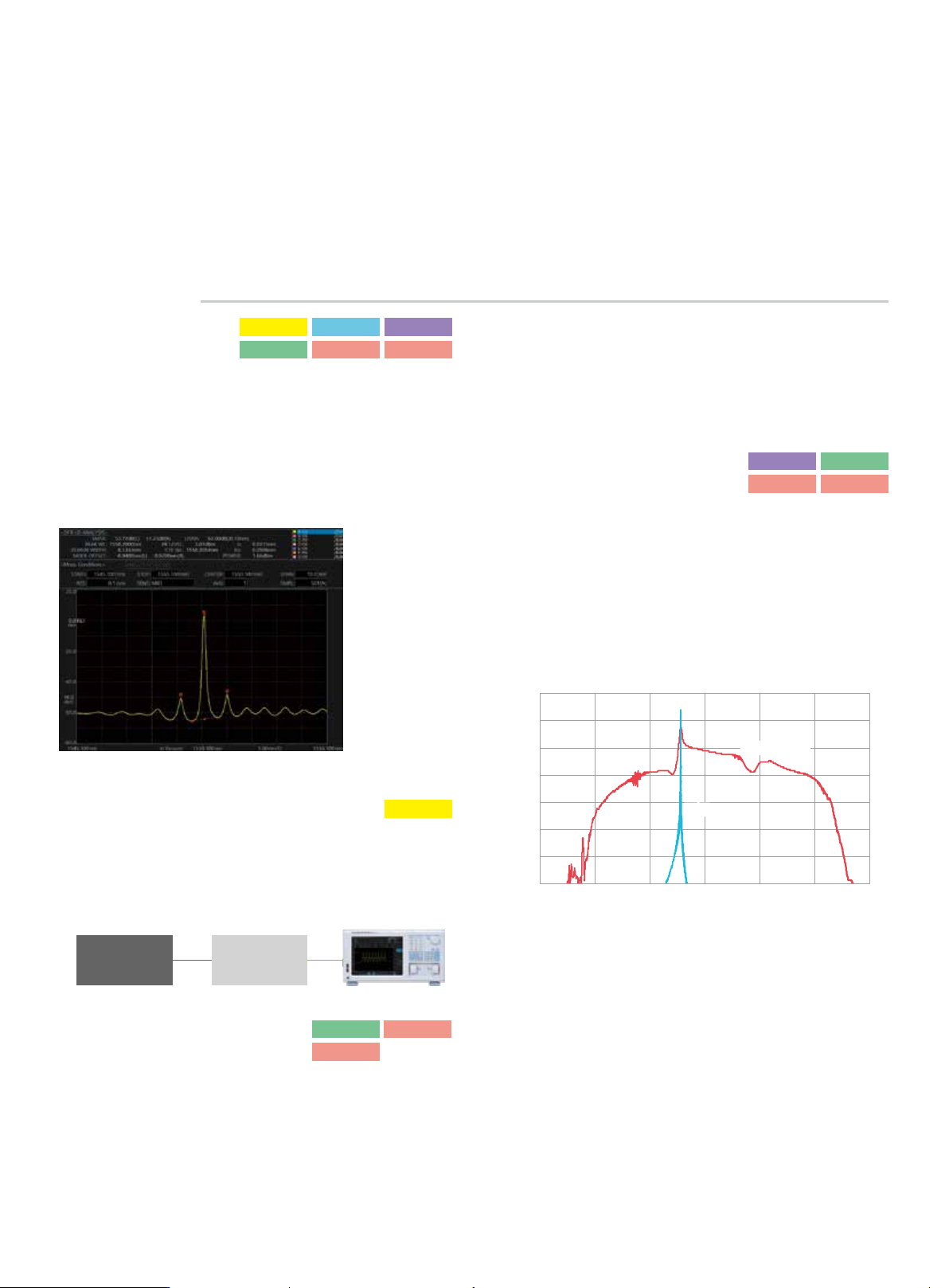

激光源特性分析

现今，发射可见光到中波红外波长的各种DFB-LD、FP-LD和

VCSEL光源已经被广泛应用于不同应用领域中的不同器件或系

统上，例如:

• 电信: 玻璃光纤或塑料光纤布线；

• 工业: 条形码扫描仪、LiDAR表面扫描仪；

• 消费电子: Hi-Fi音响系统音频输出、激光打印机、电脑鼠标。

AQ6373E

AQ6375E

AQ6374E

AQ6376E

AQ6370E

DFB-LD分析示例

(AQ6370E)

光收发器测试

结合比特误码率测试(BERT)设备，AQ6370E可以测量收发器和

LD模块的中心波长和谱宽。DFB-LD、FP-LD(VCSEL)和LED等

多种内置分析功能让测量工作更顺利。

AQ6370E

BERT

(PPG/ED)

收发器

AQ6370E

激光吸收谱使用光源的特性分析

激光吸收谱是一门测量技术，用于检测和测量开放或封闭环境

下空气中各气体的浓度。吸收谱使用的激光器必须具备卓越的

单模工作性能，因为这将直接决定检测的极限。此外，这类激

光器还应在吸收区域产生稳定的振荡，从而可以灵敏检测关注

的气体。大多数温室气体对2-5μm区域波长都具有很强的吸收

能力，如CO2、SO2、NOx和CH4。

AQ6375E

AQ6376E

有源器件测试

吸收谱采用的激光器分为DFB-LD和VCSEL两种。评价此类激

光器性能的重要参数包括边模抑制比，即主模和边模的强度

比，和

自发辐射功率，即背景噪声光的幅度。对于这两种参

数，

AQ6375E和AQ6376E都可以做出精确快速的测量。

超连续谱光源的特性分析

超连续光是通过高度激励光子晶体光纤等特殊材料的非线性光

学效应，经由锁模脉冲激光器(通常是飞秒掺钛蓝宝石激光器)

泵浦后产生的。正所谓“宽阔如灯、亮如激光”，超连续光不

但符合白炽灯和荧光灯光谱的超宽特性，还符合激光器的高空

间相干性和超亮特性，从而使其能够与光纤实现完美耦合，同

时也具有出色的单模光束品质。

AQ6370系列凭其优越性能，可以成为超连续谱光源生产及生

产后质量检查过程中测试与展现产品特性的最佳仪器。

AQ6375E

AQ6374E

AQ6376E

AQ6377

超连续光谱光源的测量实例(AQ6374E+AQ6375E)

300

600

900 1200 1500 1800 2100

输出功率

[dBm]

波长

[nm]

泵源泵源

超连续光谱光

-10

-20

-30

-40

-50

-60

AQ6370系列

典型应用

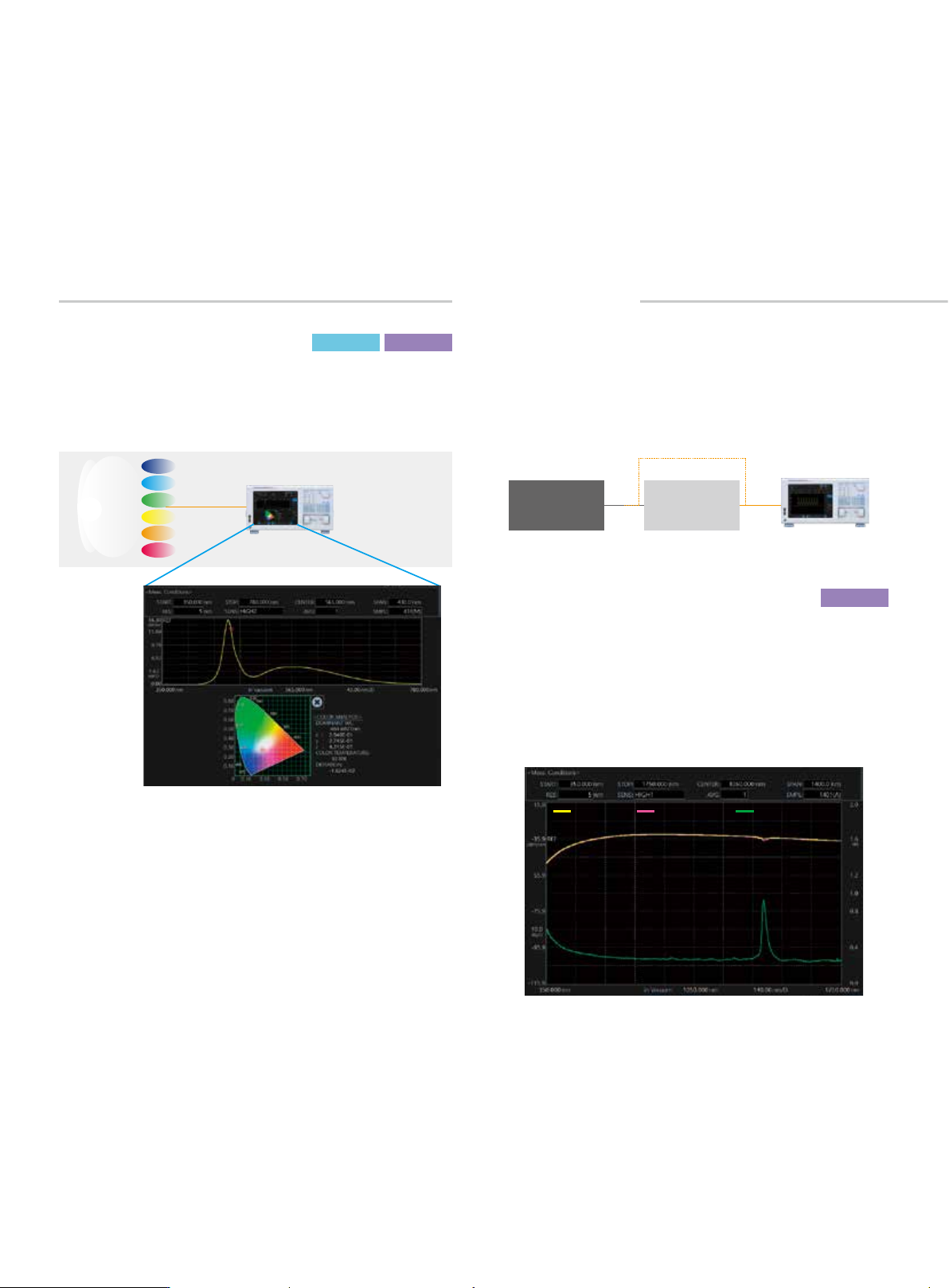

可见LED测试

可以测量和分析用于照明、指示、感测以及其它应用的可见

LED的光谱。AQ6373E和AQ6374E支持大芯径光纤的输入，可

以有效获得LED光并对其光谱执行测量。内置色彩分析功能将

自动对主波长和光源的色度坐标及色温做出评价。

AQ6373E AQ6374E

结合ASE、SLD或SC等光源，OSA可以轻松评估WDM滤波

器、FBG、ROADM和WSS等无源器件。AQ6370系列出色的

光学性能可以实现更高分辨率和更大动态范围的测量。通过内

置光滤波分析功能，可以同时报告波峰/波谷波长、功率、串扰

和纹波宽度。

光纤的波长损失特性分析

光纤中的信号损失取决于光信号传播的波长。其中的差异是由光

纤吸收和瑞利散射效应造成的。材料和光纤类型会影响损失值:

对于石英单模光纤，1.55μm附近的光波损失大约是0.2dB/km；

对于1.4μm附近的光波，由于水离子(OH)作用，损失会变大。此

类光纤的波长损失特性分析需要测量较宽范围的波长。

通过与白光源相结合，AQ6374E可有效测量较宽范围的波长相

关损失。

AQ6374E

宽带光源无源器件

AQ6370x

FBG、WDM、ROADM、WSS

使用AQ6374E进行波长相关损失特性分析的测量示例。

无源器件测试

AQ6374E

LED

光源

AQ6374E颜色分析示例

参考数据传输数据波长损失特性
