AQ6370系列
21

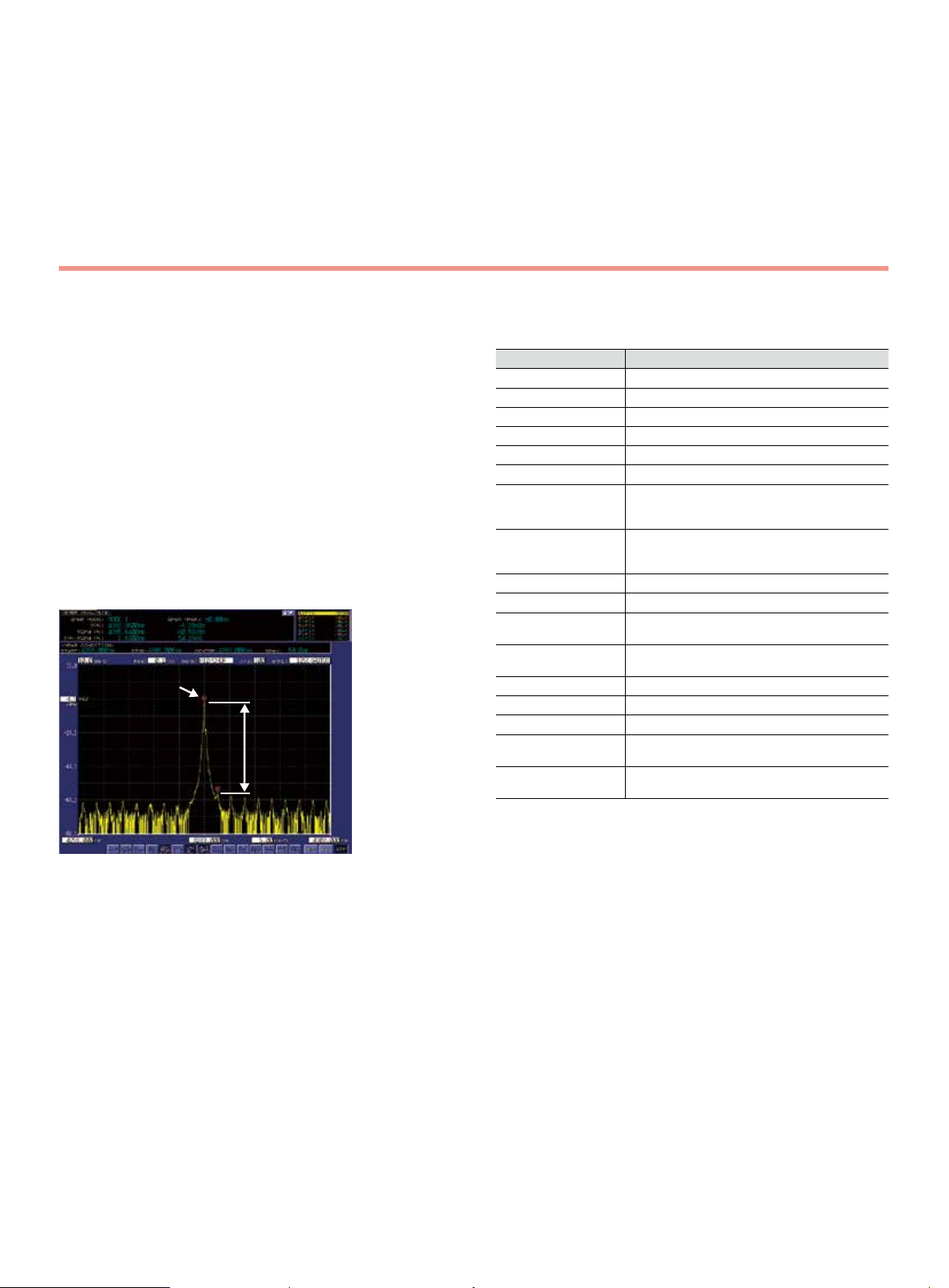

AQ6377
AQ6377
(5μm)
覆盖MWIR区域的长波长OSA
特点
波长范围: 1900 ~ 5500nm
5种波长分辨率设置: 0.2 ~ 5nm
可以让用户根据被测器件/系统选择最佳值。
超宽可测功率范围: -60 ~ +13dBm
适合测量不同应用区域使用的高功率源和低功率源。灵敏度:
HIGH1-3仅为大动态测量模式。
波长精度: ±0.5nm
由于配置了内置校准功能和波长参考光源，维护起来非常方便。
动态范围: 50dB
4.3μm DFB激光器的测量实例
(分辨率: 0.2nm，跨度: 50nm)
水平刻度也可用波长数(cm
－1
)
除了常用的波长(nm)和频率(THz)刻度外。
净化功能
适用于高阶衍射光的内置截止滤波器
根据测量波长范围，AQ6377可自动设置内置光滤波器。这样
可以大幅降低测量时高阶衍射光的影响。
规格
项目 规格
波长范围
*1
1900 ~ 5500nm
跨度
*1
1.0nm ~ 3600nm (全范围跨度)，0nm
波长精度
*1、*2
±0.5nm（全波长范围）
波长分辨率设置
*1、*2
0.2、0.5、1、2和5nm
最小采样分辨率
*1
0.010nm
采样点数 101 ~ 50001、AUTO
功率灵敏度设置 NORM_HOLD、NORM_AUTO、NORMAL、MID、
HIGH1、HIGH2和HIGH3 (HIGH1-3只适用于大动态
测量模式(/CHOP))
功率灵敏度
*3、*5、*6
-40dBm (1900 ~ 2200nm)、
-50dBm (2200 ~ 2900nm)、
-60dBm (2900 ~ 4500nm) (灵敏度: HIGH3)
最大输入功率
*3、*5、*6
+13dBm (每通道、全波长范围)
最大安全输入功率
*3、*5、*6
+20dBm (总输入功率)
功率精度
*3、*4、*5、*6
±2.0dB (2000nm，输入功率: -10dBm，
灵敏度: HIGH1-3，单模光纤)
动态范围
*1、*2、*3
50dB (峰值±5nm，分辨率: 0.2nm、
灵敏度: HIGH1-3)
适用光纤 SM、MM (大芯径：最大400µm)
光连接器 FC型(光输入和校准输出)
内置校准光源 波长参考源(用于光轴对准调节和波长校准)
扫描时间
*1、*6、*7
NORM_ AUTO: 0.5秒，NORMAL: 1秒，MID: 2秒
HIGH1: 20秒
预热时间 至少1小时(预热后，需要内置光源进行光轴对准调
节。)
*1: 横轴刻度: 波长显示模式
*2: 使用单模光纤，预热2小时后，使用内置参考光源执行光轴对准调节后，未使用净
化气体时。
*3: 典型值。
*4: 与YOKOGAWA最初的标准器件不同，使用2μm范围的单模光纤。
*5: 纵轴刻度: 绝对值功率显示模式、分辨率设置: ≥0.5nm。
*6: 脉冲光测量模式: OFF。
*7:
跨度: ≤100nm (2200 ~ 2220nm和3900 ~ 3940nm除外)，采样点数: 1001，平均次数: 1。
AQ6377覆盖MWIR区域，通常用于环境检测和医疗应用。
SMSR
54.29 dB
4282.96 nm
AQ6370系列
22

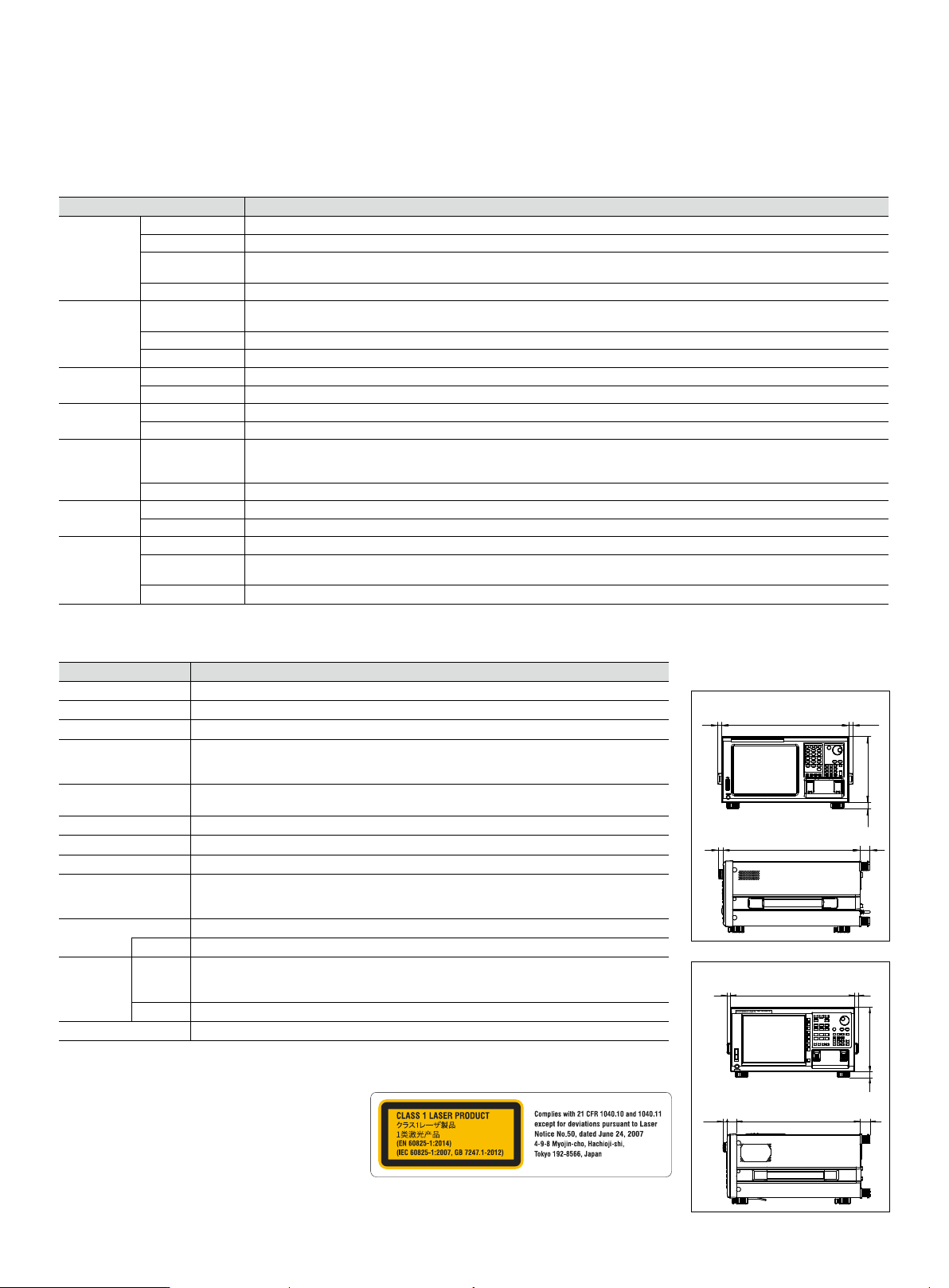

规格
一般功能
项目 功能
测量 测量模式 CW光、脉冲光、外部触发、门控采样、空气/真空波长
扫描模式 重复、单次、AUTO(自动配置)、线标记间扫描、数据记录
*2
条件设置 中心波长、跨度、采样点数、波长分辨率、灵敏度、大动态测量模式、平均次数(1 ~ 999次)、双倍速模式、平滑、APC功率补偿
*1
、
HCDR模式
*1
、大芯径光纤模式(仅限AQ6373E/AQ6374E)
其它 扫描状态输出、模拟输出
显示 纵轴刻度 功率刻度(0.1 ~ 10dB/div.，线性)、功率辅助刻度(0.1 ~ 10dB/div.，线性)、参考功率、分区(8、10或12
*2
)、功率谱密度(dB/nm)、
dB/km
*2
、%、噪声屏蔽
横轴刻度 波长(nm)、频率(THz)、波数(cm
－1
) (AQ6370E除外)、波形缩放
显示模式&项目 常规显示、分屏显示
*2
、数据表、标签、模板
*2
、测量条件
曲线 曲线功能 7条独立曲线、最大/最小值保持、曲线间运算、标准化显示、曲线拟合、峰值曲线拟合、标记曲线拟合、滚动平均(2 ~ 100次)
其它 曲线复制/清除功能、Write/Fix设置、显示/空白设置
标记&搜索 标记 三角标记(Max.1024)、纵/横线标记、高级标记
搜索 波峰、波谷、自动搜索(On/OFF)、横线标记间搜索、搜索缩放区域
数据分析 分析功能 谱宽(阈值、包络、RMS、峰值-RMS、陷波)、WDM(OSNR)分析、EDFA-NF分析(AQ6373E除外)、滤波器波峰/波谷分析、WDM滤
波器波峰/波谷分析(AQ6373E除外)、DFB-LD/FP-LD/LED分析、SMSR分析、功率分析、iTLA分析
*1
、PMD分析
*2
、颜色分析(仅限
AQ6373E/AQ6374E)、模板通过/失败
*2
其它 自动分析(ON/OFF)、横线标记间分析、缩放区域内分析
自动测量 编程功能
*2
64个程序，每个程序200步
应用
*3
SC测试、WDM测试、DFB-LD测试、LED测试、FP-LD测试、光纤检查、应用管理（增加/删除）、编程功能
*4
其它功能 光轴对准调节 用内置光源执行自动光轴对准调节
波长校准 用内置波长参考源(AQ6373E除外)或外部参考源执行自动波长校准。
提示: AQ6373E需要使用外部参考源进行波长校准
分辨率校准功能
*1
用外部参考源进行分辨率校准
*1: 仅限AQ6370E *2: 仅限AQ6377 *3: AQ6377除外 *4: AQ6370E、AQ6373E和AQ6374E
一般规格
项目 规格
电气接口 GP-IB、RS-232
*5
、以太网、USB、SVGA输出、模拟输出端口、触发输入端口、触发输出端口
远程控制
*1
GP-IB、RS-232
*5
、以太网(TCP/IP)、AQ6317系列兼容命令(IEEE488.1)和IEEE488.2
净化气体输入输出端子
*2
外径1/4英寸，尼龙管
数据存储 内部存储: 512M字节，内部记忆
*5
: 64个波形、64个程序、3条模板线
外部存储: USB存储(存储器/HDD)、FAT32格式
文件类型: CSV(文本)、二进制、BMP、TIFF
*5
、PNG
*6
、JPEG
*6
显示器
*3
10.4英寸彩色LCD(电容触摸屏，分辨率: 1024×768)
*6
10.4英寸彩色LCD(分辨率: 800×600)
*5
尺寸 426(W)×221(H)×459(D)mm (不包括保护套和把手)
重量 AQ6370E/AQ6373E/AQ6374E: 19kg，AQ6375E/AQ6376E: 22 kg, AQ6377: 23kg
电源要求 100 ~ 240VAC，50/60Hz，约100VA
环境条件 性能保证温度: +18 ~ +28°C(AQ6377除外)，+18 ~ +26°C (AQ6377),
操作温度: +5 ~ +35°C (AQ6377除外), +5 ~ +33°C (AQ6377)
存储温度: -10 ~ +50°C，湿度: 20 ~ 80%RH (无结露)
安全标准 EN 61010-1
激光
*4
EN 60825-1: 2014+A11: 2021, IEC 60825-1: 2007, GB 7247. 1-2012 Class 1
EMC 放射 EN 61326-1 Class A
*5
，EN 55011 Class A Group 1
*5
，EN 61000-3-2，
EN 61000-3-3，EN 61326-1 Class A Group 1
*6
，RCM EN 55011 Class A Group 1
*5
，
RCM EN 61326-1 Class A Group 1
*6
，韩国电磁兼容标准
抗扰性 EN 61326-1 Table 2
推荐校准时间 1年
*1: 由于规格或功能的改变，AQ6317系列的某些命令可能不兼容。
*2: AQ6374E、AQ6375E、AQ6376E和AQ6377
*3: LCD可能有极少的不良像素(不超过0.002%，包括RGB在内的所有像素)。LCD像素有时均匀发光，有时不均匀发光，这些不是故
障，敬请谅解。
*4: 内置校准光源
*5: 仅限AQ6377
*6: AQ6377除外
尺寸
AQ6370E、AQ6373E、AQ6374E、
AQ6375E、AQ6376E
13
426
13
22120
15
32
427
32
(0.51) (16.77)
(0.51)
(8.70)
(0.79)
(0.58)
(1.26)
(18.22)
(1.26)
单位: mm (英寸)
(0.59)
15
458.8
(18.06)
32
(1.26)
426
(16.77)
13
13
(0.51)
19.6
(0.77)
221
(8.70)
(0.51)
单位: mm (英寸)
AQ6377
AQ6370系列

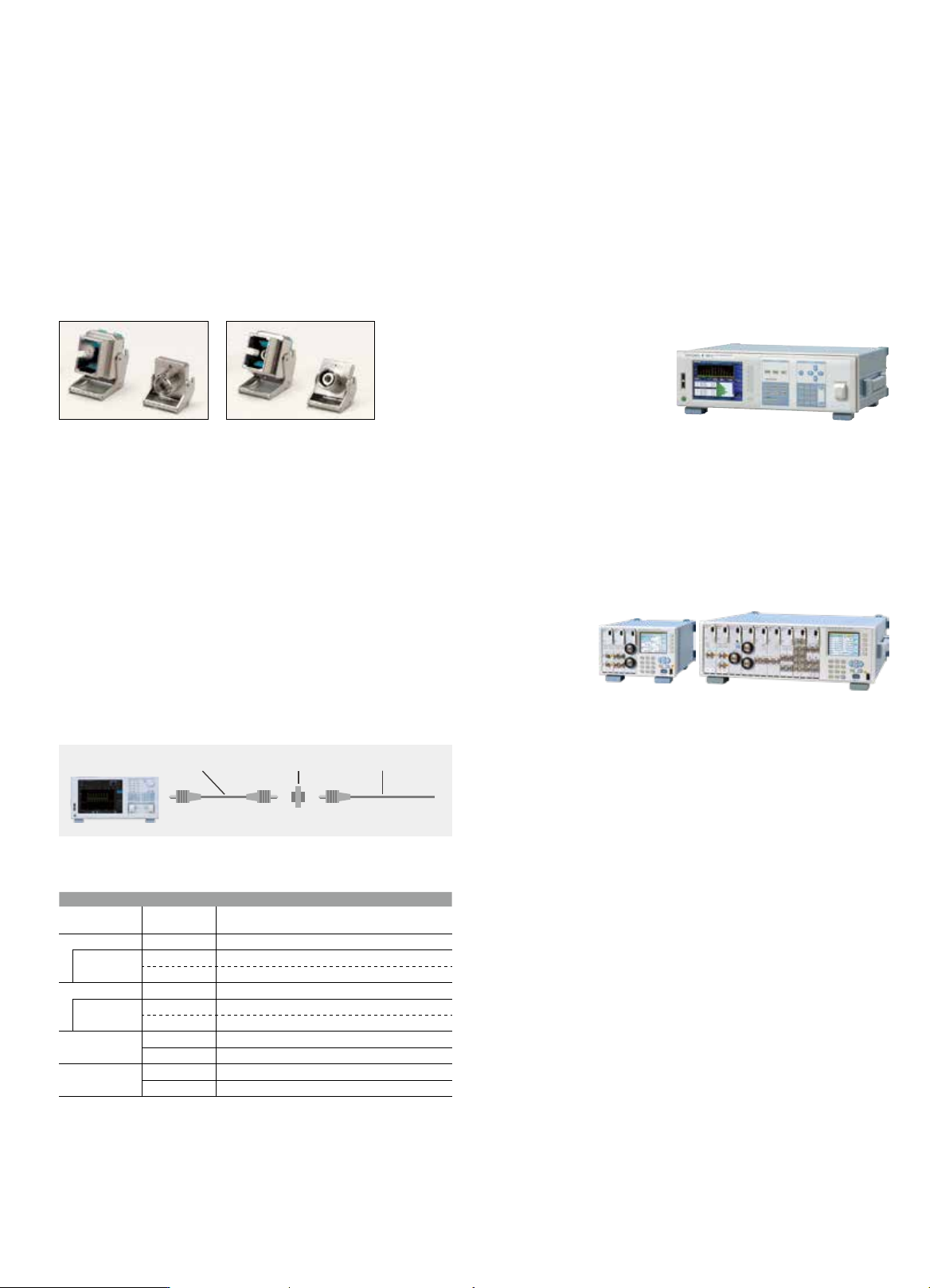

附件和相关产品
AQ2200系列多应用测量系统(MATS)
AQ2200 MATS是用来测量和评估各种光器件和光传输系统的理
想选择。
可以提供各种测量模块，包括: 高稳定光源、高速光功率计、
高分辨率可变光衰减器、低插入损耗光开关和光收发器接口。
这些模块在同一个控制机架上可以进行任意组合、安装，从而
为各种应用提供完美的测量系统。
AQ6150系列光波长计
AQ6150B和AQ6151B光波长计是两款高速、精确、经济高效
的测量仪器，用于电信波长范围(900 ~ 1700nm)内的测量。
光连接适配器
(AQ6370E和AQ6374E)
附件(选件)
型号 后缀代码 说明
735371 AQ6370 Viewer(适用于AQ6370系列机型、AQ6360
和AQ6380)
AQ9447 AQ9447连接适配器
连接器类型 -FC FC型
-SC SC型
AQ9441 AQ9447连接适配器
连接器类型 -FC FC型
-SC SC型
735384 -A001
NA转换光纤(适用于GI 50光纤)
-A002
NA转换光纤(适用于GI 62.5光纤)
751535 -E5
机架安装套件(适用于符合EIA标准的单壳体机架)
-J5
机架安装套件(适用于符合JIS标准的单壳体机架)
用于光输入端口
AQ9447连接适配器
/SC、/FC
SC
FC
RSC
RFC
用于校准输出端口
AQ9441连接适配器
/RSC、/RFC
NA转换光纤(选件)
通过将具有相对较大NA值的GI 50或GI 62.5光纤连接到NA转换
光纤，NA转换光纤可减少输入端产生的损耗，从而提高无源器
件测量期间的测量动态范围以及有源器件测量期间光功率测量
的稳定性。
提示
• 测量结果的稳定性取决于操作环境。
• 使用NA转换光纤时，如果将光谱分析仪的波长分辨率设置为0.05nm以下，测
量结果可能会变得不稳定。
将波长分辨率设置为较大的波长分辨率，如0.1nm或0.2nm，可逐步提高测量
结果的稳定性。
• 使用与NA转换光纤耦合的GI62.5和GI50多模光纤时，建议将光谱分析仪的波
长分辨率设为0.2nm或以上。
NA 转换光纤 JJ连接器 光缆
