AQ6370 系列 8 可操作性丰富的功能有助于建立舒适的测试环境大 LCD 触摸屏高分辨率、响应灵敏的 10.4 英寸多点触控电容触摸屏，使设备操作更简单、更直观。可以像操作平板设备一样改变测量条件、进行分析，以及更改光谱视图。在光谱视图中，通过简单的点击和拖动，可以缩放或移动波形视图。 *AQ6377 除外曲线运算和分析 7 条独立曲线 • 同时显示多条曲线； • 曲线间运算 ( 两条曲线相减 ) ； • 最大值 / …

AQ6370系列

效率

DUT向导测试APP简化测试过程*

应用(APP)模式将多功能OSA转变为测试器件(DUT)专用仪

器。APP模式提供了一个DUT专用用户界面，引导用户从配置

设置直至测试结果输出，用户无需了解各种OSA设置。

设置

条件

测试应用基本过程

运行

测试

分析

光谱

输出

结果

AQ6370系列预装了几个基本应用，如WDM测试、DFB-LD测

试和FP-LD测试。此外，可以从横河网站上下载应用，并添加

到AQ6370系列上使用。

*AQ6377除外

TCP/IP

网络

TCP/IP

网络

OSA Viewer

远程控制&

文件传输

连接到LAN的AQ637x

OSA Viewer

建立自动化测试系统*

由于内置了宏编程功能，AQ6370系列中的机型都可以执行自

动测量并通过它们的远程接口控制外部设备。

通过GP-IB、RS-232

和以太网端口，可以在PC上使用标准

SCPI兼容命令或专用AQ6317兼容命令来对仪器进行远程控

制。另有LabVIEW

驱动程序可供使用。

*1: AQ6377除外

*2: 仅限AQ6377

APP菜单窗口

实时远程控制

OSA Viewer是一个软件包，不但可以用它将仪器屏幕

上显示的内容复制到PC上，还可以在PC上执行以下操

作:

• 远程控制和操作

• 显示、分析并传输仪器采集到的数据

OSA Viewer可以帮助以下人员:

• 生产经理: 可以远程操作仪器并在办公室内收集测量

结果，无需赶到实际生产线上。

• 服务工程师: 可以帮助客户或同事预先设置仪器，或

者调整要测试的器件和系统。

AQ6370系列

可操作性

丰富的功能有助于建立舒适的测试环境

大LCD触摸屏

高分辨率、响应灵敏的10.4英寸多点触控电容触摸屏，使设备

操作更简单、更直观。可以像操作平板设备一样改变测量条

件、进行分析，以及更改光谱视图。在光谱视图中，通过简单

的点击和拖动，可以缩放或移动波形视图。

*AQ6377除外

曲线运算和分析

7条独立曲线

• 同时显示多条曲线；

• 曲线间运算

(两条曲线相减)；

• 最大值/最小值保持功能。

USB端口

仪器前后共有4个USB端口，便于连接鼠标、键盘、外置硬盘

和U盘等外接设备。

缩略图文件预览

缩略图便于在内外部存储器的大量文件中轻松、快速找出特定

的文件。

一次性保存曲线

此功能允许用户一次性将7条曲线保存到一个文件。文件保存

为CSV格式，用PC应用软件可以轻松操作这些文件。

鼠标键盘 U盘 HDD

AQ6370系列

连接

丰富的功能和接口

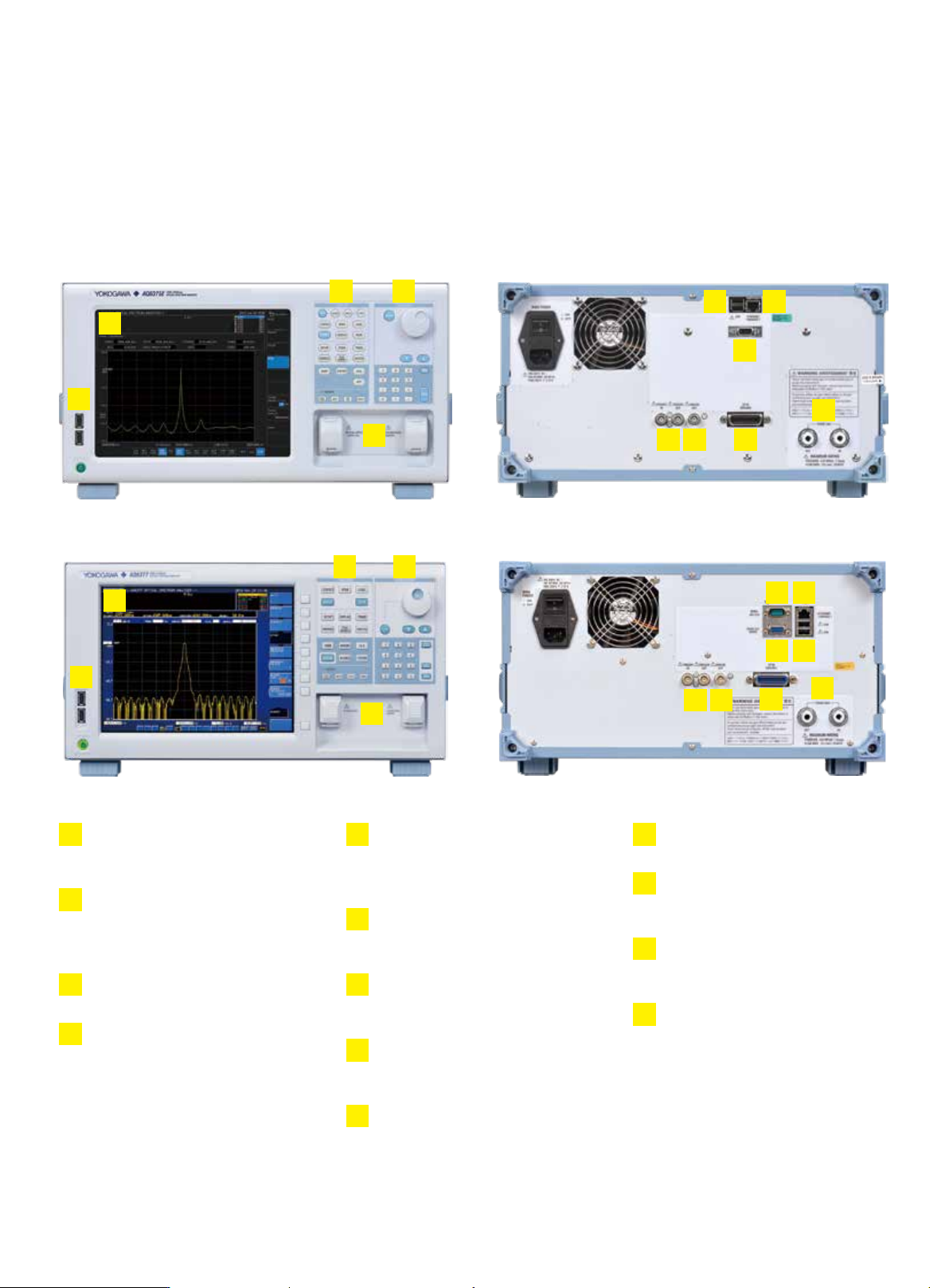

AQ6370系列

触摸屏显示

显示测量条件、光谱波形和分析结果。

几乎所有操作都可以通过触摸屏实现。

高分辨率显示

10.4英寸大尺寸SVGA LCD可以清晰显

示详细波形和数值结果。屏幕上的按钮

有助于用鼠标对仪器进行设置。

功能键

主要操作菜单和常用键快捷方式。

数据输入

数字键盘、上/下键和旋钮，可以轻松、

快速进行各种设置，如测量参数、标

签、光标位置。

光接口

AQ6370E和AQ6374E采用通用型光接口

进行光输入和校准输出，可以直接耦合到

主要光接口。用户可以更换这些接口。

USB

支持USB数据存储设备、鼠标，和键

盘。

以太网(10/100/1000BASE-TX)

用于远程控制、数据传输和固件更新的

网络接口。

GP-IB

用于远程控制、数据传输和固件更新的

网络接口。

串口[RS-232]

用于远程控制、数据传输和固件更新的

网络接口。

视频输出(VGA)

将仪器画面输出至外部监视器。

触发输入和输出

脉冲光测试或再循环回路实验的外部触

发信号输入

模拟输出

根据光谱强度输出模拟电压，以使用示

波器等仪器进行稳定性测试。

净化气体输入和输出

净化气体循环进气口和排气口，以减少

单色镜中的水汽。[AQ6374E、

AQ6375E、AQ6376E和AQ6377]

AQ6370E、AQ6373E、AQ6374E、AQ6375E、AQ6376E

AQ6377

11 12

9 7

10 6
