AQ6370系列
8
可操作性
丰富的功能有助于建立舒适的测试环境
大LCD触摸屏
高分辨率、响应灵敏的10.4英寸多点触控电容触摸屏，使设备
操作更简单、更直观。可以像操作平板设备一样改变测量条
件、进行分析，以及更改光谱视图。在光谱视图中，通过简单
的点击和拖动，可以缩放或移动波形视图。
*AQ6377除外
曲线运算和分析
7条独立曲线
• 同时显示多条曲线；
• 曲线间运算
(两条曲线相减)；
• 最大值/最小值保持功能。
USB端口
仪器前后共有4个USB端口，便于连接鼠标、键盘、外置硬盘
和U盘等外接设备。
缩略图文件预览
缩略图便于在内外部存储器的大量文件中轻松、快速找出特定
的文件。
一次性保存曲线
此功能允许用户一次性将7条曲线保存到一个文件。文件保存
为CSV格式，用PC应用软件可以轻松操作这些文件。
鼠标 键盘 U盘 HDD
AQ6370系列
连接
丰富的功能和接口
AQ6370系列
1
触摸屏显示
显示测量条件、光谱波形和分析结果。
几乎所有操作都可以通过触摸屏实现。
2
高分辨率显示
10.4英寸大尺寸SVGA LCD可以清晰显
示详细波形和数值结果。屏幕上的按钮
有助于用鼠标对仪器进行设置。
3
功能键
主要操作菜单和常用键快捷方式。
4
数据输入
数字键盘、上/下键和旋钮，可以轻松、
快速进行各种设置，如测量参数、标
签、光标位置。
5
光接口
AQ6370E和AQ6374E采用通用型光接口
进行光输入和校准输出，可以直接耦合到
主要光接口。用户可以更换这些接口。
6
USB
支持USB数据存储设备、鼠标，和键
盘。
7
以太网(10/100/1000BASE-TX)
用于远程控制、数据传输和固件更新的
网络接口。
8
GP-IB
用于远程控制、数据传输和固件更新的
网络接口。
9
串口[RS-232]
用于远程控制、数据传输和固件更新的
网络接口。
10
视频输出(VGA)
将仪器画面输出至外部监视器。
11
触发输入和输出
脉冲光测试或再循环回路实验的外部触
发信号输入
12
模拟输出
根据光谱强度输出模拟电压，以使用示
波器等仪器进行稳定性测试。
13
净化气体输入和输出
净化气体循环进气口和排气口，以减少
单色镜中的水汽。[AQ6374E、
AQ6375E、AQ6376E和AQ6377]
9
1
5
43
AQ6370E、AQ6373E、AQ6374E、AQ6375E、AQ6376E
AQ6377
11 12
13
6
8
2
6
3
5
4
7
10
6
13
11 12
8
9 7
10 6
AQ6370系列
10

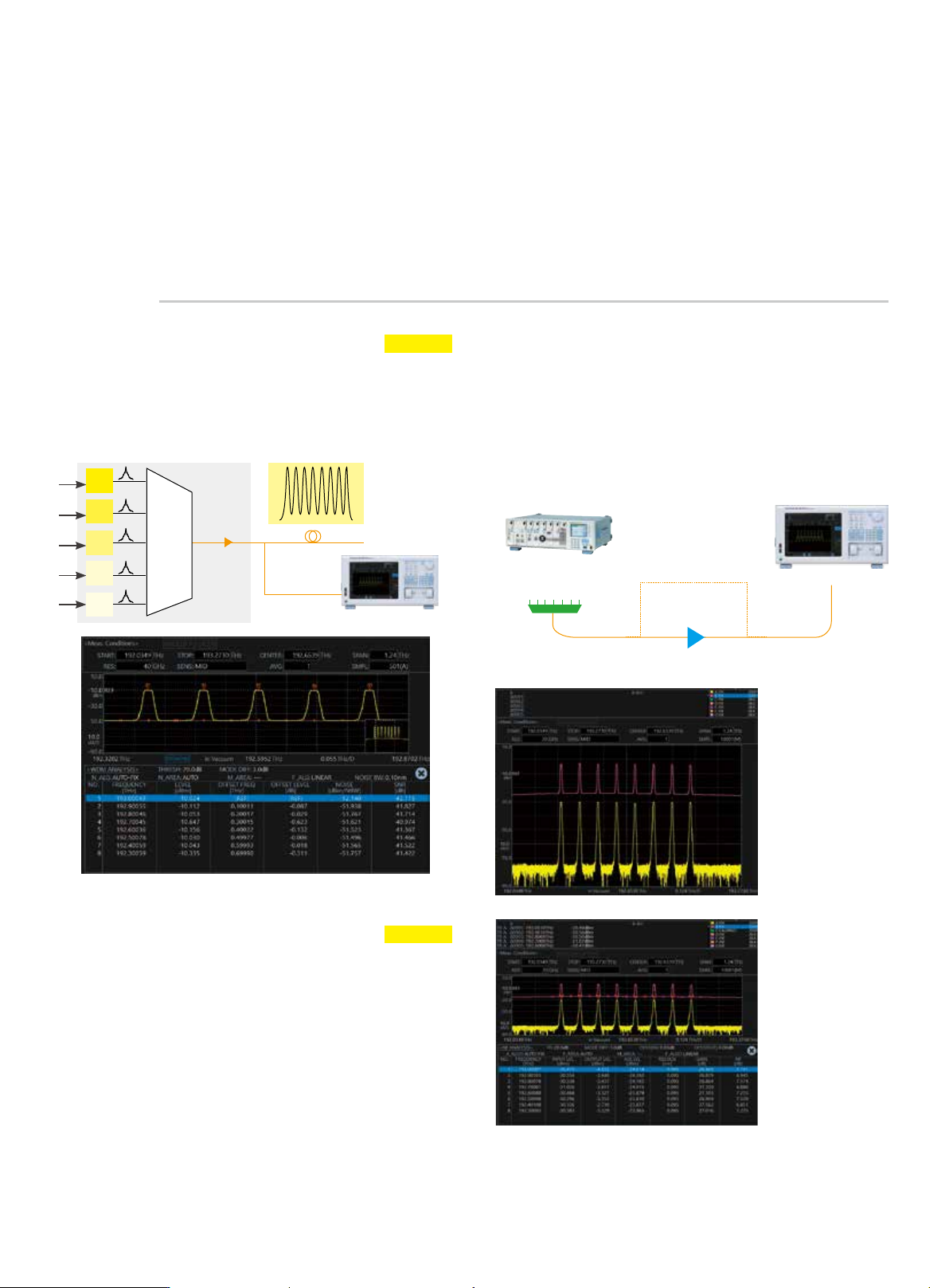

典型应用
典型应用
WDM OSNR测试
AQ6370E的大动态范围可以精确测量DWDM传输系统的光信
噪比。通过内置的WDM分析功能，不但可以分析被测波形，
还可以同时显示多达1024个通道WDM信号的峰值波长、峰值
功率和OSNR。曲线拟合功能用于精确测量噪声功率。
AQ6370E
光放大器
Tx1
Tx2
Tx3
Tx4
TxN
1
λ
λ
2
3
4
n
λ
λ
λ
MUX
AQ2200
多应用
测量系统
光放大器
波分复用器
光放大器测试
AQ6370E在“EDFA-NF”功能下设有放大器自动分析功能。
除此之外，也适用于其它类型的光放大器。
图1给出的是光放大器测试的典型设置图。它是由一组波分复
用激光器、一个用于调节激光功率的光衰减器、一台光谱分析
仪以及光纤放大器组成。其中，激光器组件和光衰减器可以采
用横河提供的多应用测量系统(MATS)，它是一款模块化仪器产
品，可以为每个特定的测试设置配置不同的模块。
AQ6370E
图1: 光放大器测试的典型实验设置
系统测试
在激光器波长范围内，OSA将高精度记录放大前后的两条波形
曲线。得到的结果将与图2中显示的结果接近。随后，可以观
测到放大后的记录峰值高于之前的峰值。这同样适用于噪声功
率。
EDFA-NF分析功能可以自动检测激光器的峰值，提取所需测量
值，执行运算并用表格(图3)显示被测设备的ASE、GAIN以及
NF等值。
AQ6370E
WDM OSNR分析图
AQ6370E
图2: 典型的两条曲线测
量结果；黄色表示放大
前、紫色表示放大后。
图3: 光放大器的自动
例行分析提供相关参
数表格
