AQ6370系列
12
典型应用
可见LED测试
可以测量和分析用于照明、指示、感测以及其它应用的可见
LED的光谱。AQ6373E和AQ6374E支持大芯径光纤的输入，可
以有效获得LED光并对其光谱执行测量。内置色彩分析功能将
自动对主波长和光源的色度坐标及色温做出评价。
AQ6373E AQ6374E
结合ASE、SLD或SC等光源，OSA可以轻松评估WDM滤波
器、FBG、ROADM和WSS等无源器件。AQ6370系列出色的
光学性能可以实现更高分辨率和更大动态范围的测量。通过内
置光滤波分析功能，可以同时报告波峰/波谷波长、功率、串扰
和纹波宽度。
光纤的波长损失特性分析
光纤中的信号损失取决于光信号传播的波长。其中的差异是由光
纤吸收和瑞利散射效应造成的。材料和光纤类型会影响损失值:
对于石英单模光纤，1.55μm附近的光波损失大约是0.2dB/km；
对于1.4μm附近的光波，由于水离子(OH)作用，损失会变大。此
类光纤的波长损失特性分析需要测量较宽范围的波长。
通过与白光源相结合，AQ6374E可有效测量较宽范围的波长相
关损失。
AQ6374E
宽带光源 无源器件
AQ6370x
FBG、WDM、ROADM、WSS
使用AQ6374E进行波长相关损失特性分析的测量示例。
无源器件测试
AQ6374E
LED
光源
AQ6374E颜色分析示例
参考数据 传输数据 波长损失特性
AQ6370系列
13
典型应用
光纤
纤芯
纤芯折射率
光谱响应
输入 透射谱 反射谱
氰化氢H13C14N的吸收光谱测量(AQ6375E)
气体探测与浓度测量
与超连续(SC)或超辐射发光二极管(SLD)等宽带光源一同使用
时，AQ6370系列可以显示被测气体混合物的光吸收图谱。
AQ6375E
AQ6374E
AQ6376E
AQ6370E

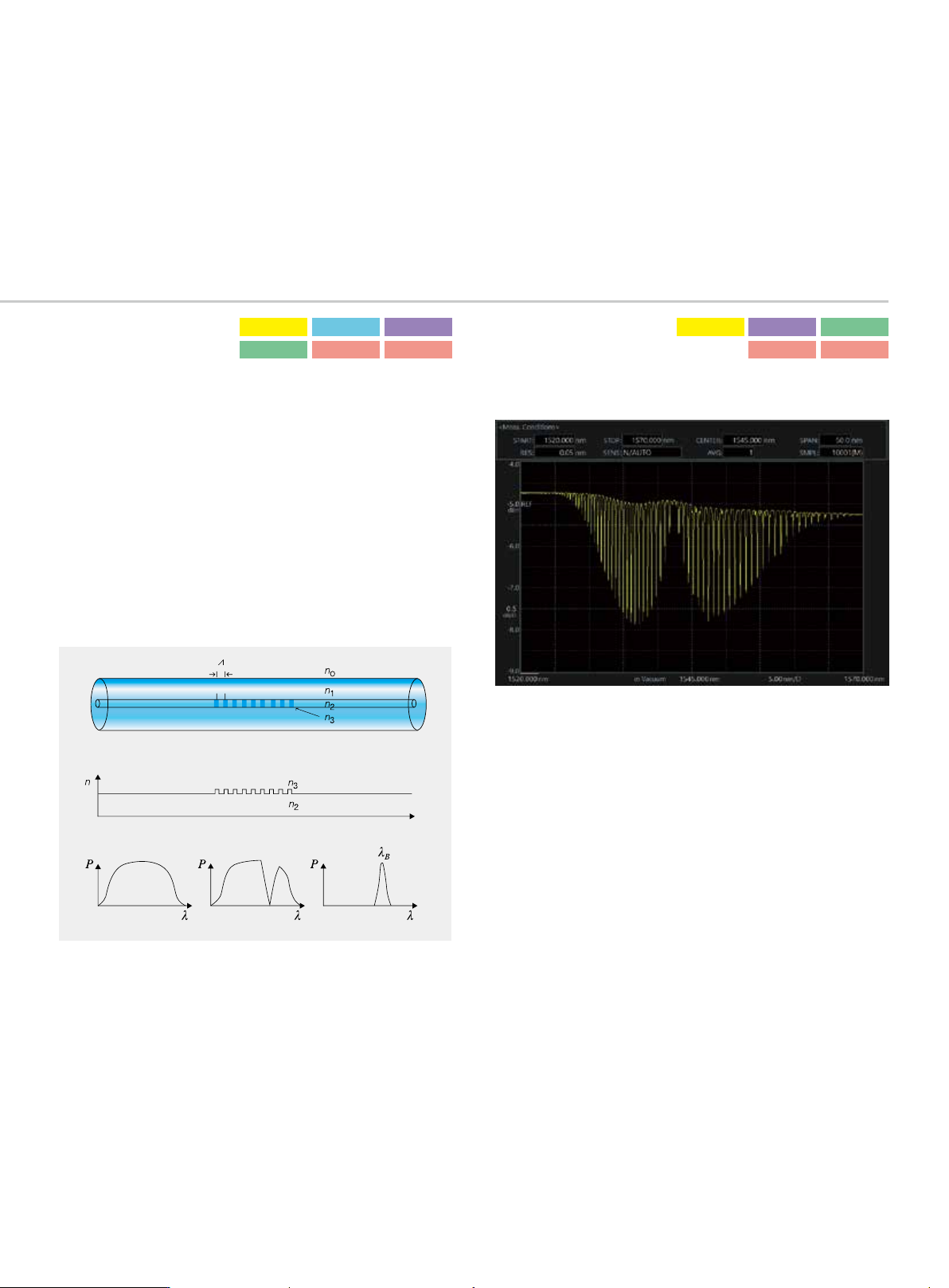

光纤布拉格光栅的特性
光纤布拉格光栅(FBG)是一种分布有布拉格反射镜的一小段光
纤，它可以将特定波长的入射光反射出去，只传播剩余波长的
光。这是通过纤芯折射率发生周期性变化来实现的，即在纤芯
形成一个特定波长的介质镜。因此，光纤布拉格栅格可以用作
内嵌光学滤波器，用来阻挡特定波长的光，或用作波长反射
镜。光纤布拉格栅格的应用主要在光通信系统：可专门作为陷
波滤波器使用，并且也可与光环形器或光分插复用器(OADM)
一起被用于光多路复用器和多路解复用器。此外，2-3μm波长
区域的光纤布拉格光栅还可以作为直接传感元件使用，用于地
震仪器中的应变和温度传感以及恶劣环境下的压力传感。要描
述FBG的特性，AQ6370系列的高波长分辨率和宽测量范围是
必不可少的条件。
AQ6373E
AQ6375E
AQ6374E
AQ6376E
AQ6370E
无源器件测试
AQ6377 AQ6377
AQ6370系列
14
AQ6370E
AQ6370E
电信行业OSA市场领跑者
特点
标准机型和高性能机型
有两种机型可供选择，高性能机型可以提供的波长精度更高，
动态范围更大。
波长范围: 600 ~ 1700nm
由于可测量波长范围广，AQ6370E适合测试用于单模和多模传
输的测试器件。
7种波长分辨率设置: 20pm ~ 2nm
可以让用户根据DUT特性选择最佳值。
7种灵敏度设置: 低至-90dBm
可以让用户根据测试应用和测量速度要求选择最佳值。
SMSR测量速度可达两倍: SMSR模式
SMSR模式专用于快速测量激光SMSR
的灵敏度设置。
测量SMSR的速度可达传统灵敏度模式
(TRAD MIDx2)的两倍。
提示: 根据光谱功率，可能无法进行快速测量。
APC连接器的功率补偿功能
补偿因APC连接器插入损耗较高而造成的功率偏移。
分辨率校准功能
用外部光源校准分辨率带宽。通过这项新功能，宽谱光源的功
率密度测量将变得更精确。
高波长精度: 典型值±0.008nm
在S、C和L波段实现了高波长精度。AQ6370E在整个波长范围
内还具有±0.1nm的高波长精度。通过使用波长参考源(选件)或
外部光源进行校准，可保持高波长精度。
波长范围 标准机型(-10) 高性能机型(-20)
1520 ~ 1580nm
±0.015nm
±0.008nm
1450 ~ 1520nm
1580 ~ 1620nm
±0.015nm
提示: 表中的波长精度值为典型值。
超大动态范围: 典型值78dB
AQ6370E单色镜具有更陡峭的光谱特性，可以有效分离相近的
光谱信号，并执行精确测量。

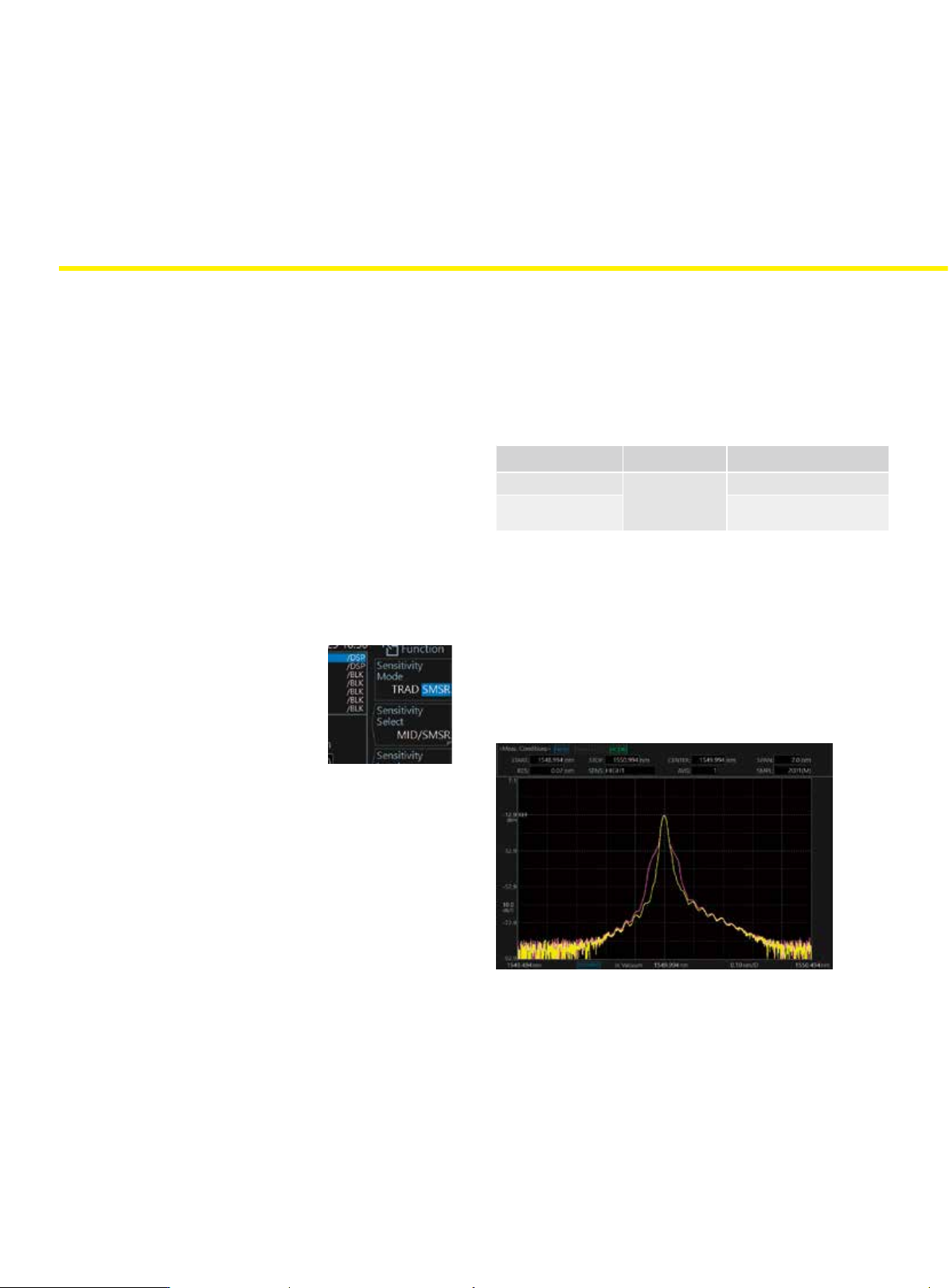

更清晰的光谱测量: HCDR模式
HCDR(超大动态范围)模式是用于单纵模激光测量的特点，可使
峰值周围的光谱更为清晰，侧模更为直观。
此模式仅适用于高性能机型(-20)。
HCDR模式
ON
OFF
HCDR模式示例
分辨率设置0.02nm，高性能机型
灵活的参数设置和无与伦比的性能使AQ6370E成为研发和生产光通信器件的最佳选择。
