AQ6370系列

光学性能

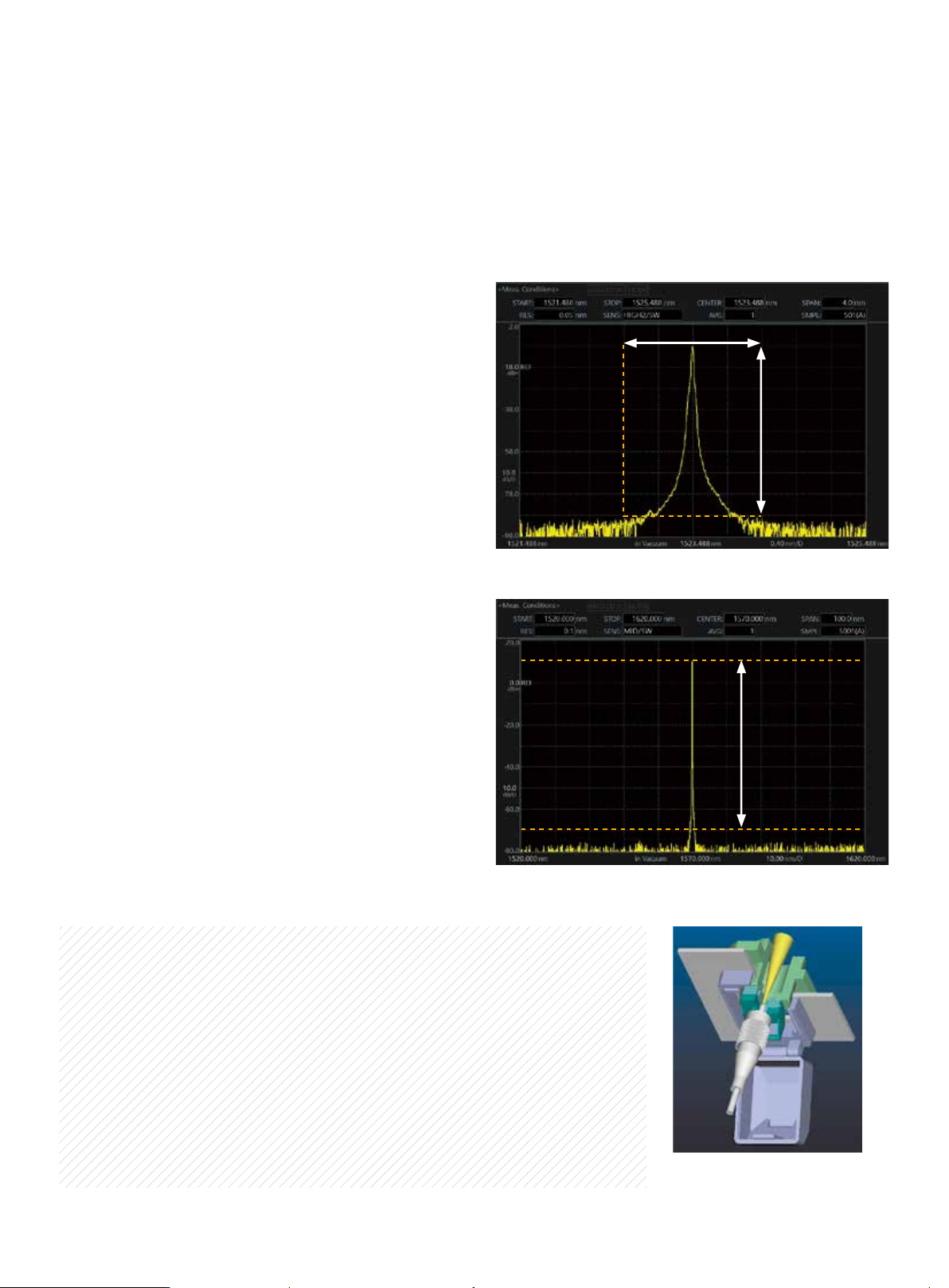

78 dB

Peak ±1.0 nm

80 dB

最高分辨率(高达20pm*)

和最大动态范围(高达78dB**)

先进的单色镜结构可以检测相近的光谱信号，从而分离它们并

进行精确测量。

最高灵敏度

(低至-90dBm*)

可以准确、快速测量低功率光信号，无需对多次测量进行平

均。此外，启用

大动态测量模式

后，通过减少杂散光的影响，

可以最大限度发挥其动态范围性能。杂散光是光电探测器输入

强光信号后导致的不安定因素。

最宽测量功率量程

(高达110dB*)

高品质光电探测器和增益电路的智能设计让AQ6370系列拥有

了极宽的测量功率范围。OSA可以高精度分析非常强以及非常

弱的信号，并且不会让仪器受损。

* AQ6370E

** AQ6370E、典型值

世界一流的光学性能和独有特性

自由空间光输入

光输入结构专为AQ6370系列而设计，可以最有效地保证高耦合效率和测量可重复性，

并且无需保养。

自由空间光输入:

双重性:

适用单模光纤和多模光纤(高达800μm芯径)

同时，不会因为单模光纤和多模光纤不匹配引起过高的插入损耗

全能性:

适用PC和APC连接器

免担心:

不会因为光纤耦合不准确而损坏内部光纤

免维护:

内部光纤不会弄脏

AQ6370E，峰值±1.0nm，分辨率设置: 0.05nm,

大动态测量模式: ON、高性能机型、典型值

AQ6370E、灵敏度设置: MID

大动态测量模式: ON、典型值

光输入结构

AQ6370系列

光学性能

固定吸收点用于重新调整内部校准数据表

C2H2

光被乙炔吸收

单模光纤跳线

EE-LED

光源

独有输出特征

精度为0.6pm的

自然常数信号

内部构成...

内置校准源

环境温度变化、振动和冲击将影响光谱分析仪等光学精密产品

的测量精度。为了让YOKOGAWA OSA必须能够提供精确的测

量，仪器都配有校准专用光源。

校准过程是完全自动的，只需两分钟即可完成。它包括:

• 光轴对准调节功能: 可以自动对准单色镜的光路，以确保功

率精度。

• 波长校准功能: 通过参考源可以自动校准光谱分析仪，以确

保波长精度。

内置波长校准用参考源，适用于AQ6370E、AQ6374E、AQ6375E、AQ6376E

和AQ6377。

气体净化功能

AQ6370E系列拥有高分辨率和高灵敏度，因此可以用它们检

测空气中是否存在水分子。在近红外光谱区域检测出的水汽可

以重叠或掩盖实际被测设备的光谱特性。

AQ6374E、AQ6375E、AQ6376E和AQ6377的单色镜配置了

用于空气净化的闭环回路，通过后面板的端口不断输送纯净的

净化气体如氮气(甚至是干燥空气)，这些光谱分析仪就可以测

量不受水汽吸收影响的光谱。

适用于高阶衍射光的内置截止滤波器

由于使用了衍射技术，单色镜在某些情况下会产生高阶衍射

光，其波长等于输入波长的整数倍。

AQ6370系列光谱分析仪配有一个截止滤波器，用于消除影响

测量结果的假象。

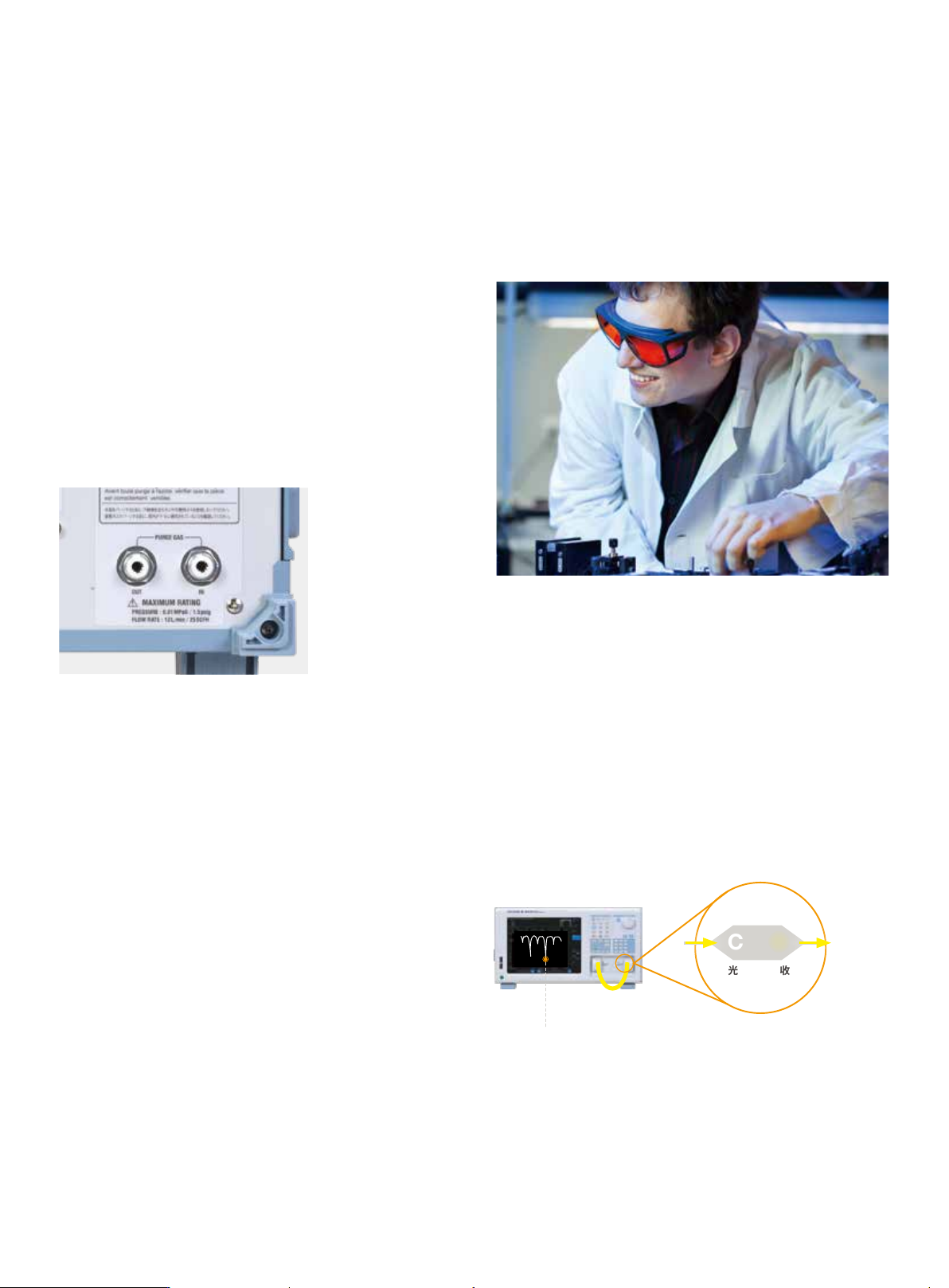

净化气体输入/输出

AQ6370系列

参数/效率

AQ6370系列的设计充分保证了测试的灵活性: 参数设置帮助用

户配置仪器，可以根据每个测试环节的具体要求获得最佳测量

性能。

OSA的性能主要由以下4个主要参数决定: 功率灵敏度、光谱分

辨率、测量速度和动态范围。

为了让仪器在要测试的特定应用上达到最佳性能，AQ6370系

列用户可以对仪器进行微调。通过选择正确的参数值组合，用

户可以调整OSA使其大幅提高测量速度，或极大提升灵敏度，

或达到非常高的分辨率。

通过选择以下项目，AQ6370系列OSA用户可以设置测量条

件：

• 7种灵敏度

• 多达10

个波长分辨率

• 任何波长跨度

，包括0nm跨度。

• 1 ~ 999的任何平均次数

• 101 ~ 200001

*1、*2

的任何采样点数

*1: 针对每个机型

*2: 最小采样间隔:

AQ6370E和AQ6373E: 1pm，AQ6374E和AQ6375E: 2pm，AQ6376E: 3pm,

AQ6377: 10pm

降低设计和制造成本是光器件厂商的主要目标。

光器件厂商通常需要借助光器件测试测量仪器，通过缩短生产

后的检查时间以及增加研发生产力和生产人员来降低产品的成

本。

在任何灵敏度下都能执行快速测量

通过先进的单色镜、快速增益电路和先进的降噪技术，即使测

量低功率信号，AQ6370系列也可以实现令人难以置信的快速

扫描速度。双倍速模式与标准扫描模式相比，扫描速度至少可

以提高两倍，仅在标准灵敏度上牺牲2dB。

多达16*个指定数据分析功能

AQ6370系列OSA拥有内置分析功能，用于测量WDM系统、光

纤放大器(EDFA)、不同类型的光源和滤波器。可以自动计算被

测设备的主要参数，这将有助于实现快速测量。

分析功能包括：

• WDM (OSNR)

• EDFA

• DFB-LD

• FP-LD (VCSEL)

• iTLA

• LED

• 谱宽

• 陷波宽度

• SMSR

• PMD

• 光功率

• 颜色

• 滤波器波峰

• 滤波器波谷

• WDM滤波器波峰

• WDM滤波器波谷

• Go/No-Go判断

* AQ6370系列的内置分析功能各有不同，详情请见本样本的规格部分。

参数设置更灵活高效功能

有助提高工作效率
