AQ6370 系列 6 参数 / 效率 AQ6370 系列的设计充分保证了测试的灵活性 : 参数设置帮助用 户配置仪器，可以根据每个测试环节的具体要求获得最佳测量 性能。 OSA 的性能主要由以下 4 个主要参数决定 : 功率灵敏度、光谱分 辨率、测量速度和动态范围。 为了让仪器在要测试的特定应用上达到最佳性能， AQ6370 系 列用户可以对仪器进行微调。通过选择正确的参数值组合，用 户可以调整 OSA 使其大幅提高测量速度，或极大提…
AQ6370系列
5
光学性能
固定吸收点用于重新调整内部校准数据表
C2H2
光被乙炔吸收
单模光纤跳线
EE-LED
光源
独有输出特征
精度为0.6pm的
自然常数信号
内部构成...
内置校准源
环境温度变化、振动和冲击将影响光谱分析仪等光学精密产品
的测量精度。为了让YOKOGAWA OSA必须能够提供精确的测
量，仪器都配有校准专用光源。
校准过程是完全自动的，只需两分钟即可完成。它包括:
• 光轴对准调节功能: 可以自动对准单色镜的光路，以确保功
率精度。
• 波长校准功能: 通过参考源可以自动校准光谱分析仪，以确
保波长精度。
内置波长校准用参考源，适用于AQ6370E、AQ6374E、AQ6375E、AQ6376E
和AQ6377。
气体净化功能
AQ6370E系列拥有高分辨率和高灵敏度，因此可以用它们检
测空气中是否存在水分子。在近红外光谱区域检测出的水汽可
以重叠或掩盖实际被测设备的光谱特性。
AQ6374E、AQ6375E、AQ6376E和AQ6377的单色镜配置了
用于空气净化的闭环回路，通过后面板的端口不断输送纯净的
净化气体如氮气(甚至是干燥空气)，这些光谱分析仪就可以测
量不受水汽吸收影响的光谱。
适用于高阶衍射光的内置截止滤波器
由于使用了衍射技术，单色镜在某些情况下会产生高阶衍射
光，其波长等于输入波长的整数倍。
AQ6370系列光谱分析仪配有一个截止滤波器，用于消除影响
测量结果的假象。
净化气体输入/输出
AQ6370系列
6
参数/效率
AQ6370系列的设计充分保证了测试的灵活性: 参数设置帮助用
户配置仪器，可以根据每个测试环节的具体要求获得最佳测量
性能。
OSA的性能主要由以下4个主要参数决定: 功率灵敏度、光谱分
辨率、测量速度和动态范围。
为了让仪器在要测试的特定应用上达到最佳性能，AQ6370系
列用户可以对仪器进行微调。通过选择正确的参数值组合，用
户可以调整OSA使其大幅提高测量速度，或极大提升灵敏度，
或达到非常高的分辨率。
通过选择以下项目，AQ6370系列OSA用户可以设置测量条
件：
• 7种灵敏度
*1
• 多达10
*1
个波长分辨率
• 任何波长跨度
*1
，包括0nm跨度。
• 1 ~ 999的任何平均次数
• 101 ~ 200001
*1、*2
的任何采样点数
*1: 针对每个机型
*2: 最小采样间隔:
AQ6370E和AQ6373E: 1pm，AQ6374E和AQ6375E: 2pm，AQ6376E: 3pm,
AQ6377: 10pm
降低设计和制造成本是光器件厂商的主要目标。
光器件厂商通常需要借助光器件测试测量仪器，通过缩短生产
后的检查时间以及增加研发生产力和生产人员来降低产品的成
本。
在任何灵敏度下都能执行快速测量
通过先进的单色镜、快速增益电路和先进的降噪技术，即使测
量低功率信号，AQ6370系列也可以实现令人难以置信的快速
扫描速度。双倍速模式与标准扫描模式相比，扫描速度至少可
以提高两倍，仅在标准灵敏度上牺牲2dB。
多达16*个指定数据分析功能
AQ6370系列OSA拥有内置分析功能，用于测量WDM系统、光
纤放大器(EDFA)、不同类型的光源和滤波器。可以自动计算被
测设备的主要参数，这将有助于实现快速测量。
分析功能包括：
• WDM (OSNR)
• EDFA
• DFB-LD
• FP-LD (VCSEL)
• iTLA
• LED
• 谱宽
• 陷波宽度
• SMSR
• PMD
• 光功率
• 颜色
• 滤波器波峰
• 滤波器波谷
• WDM滤波器波峰
• WDM滤波器波谷
• Go/No-Go判断
* AQ6370系列的内置分析功能各有不同，详情请见本样本的规格部分。
参数设置更灵活 高效功能
有助提高工作效率
AQ6370系列
效率
7

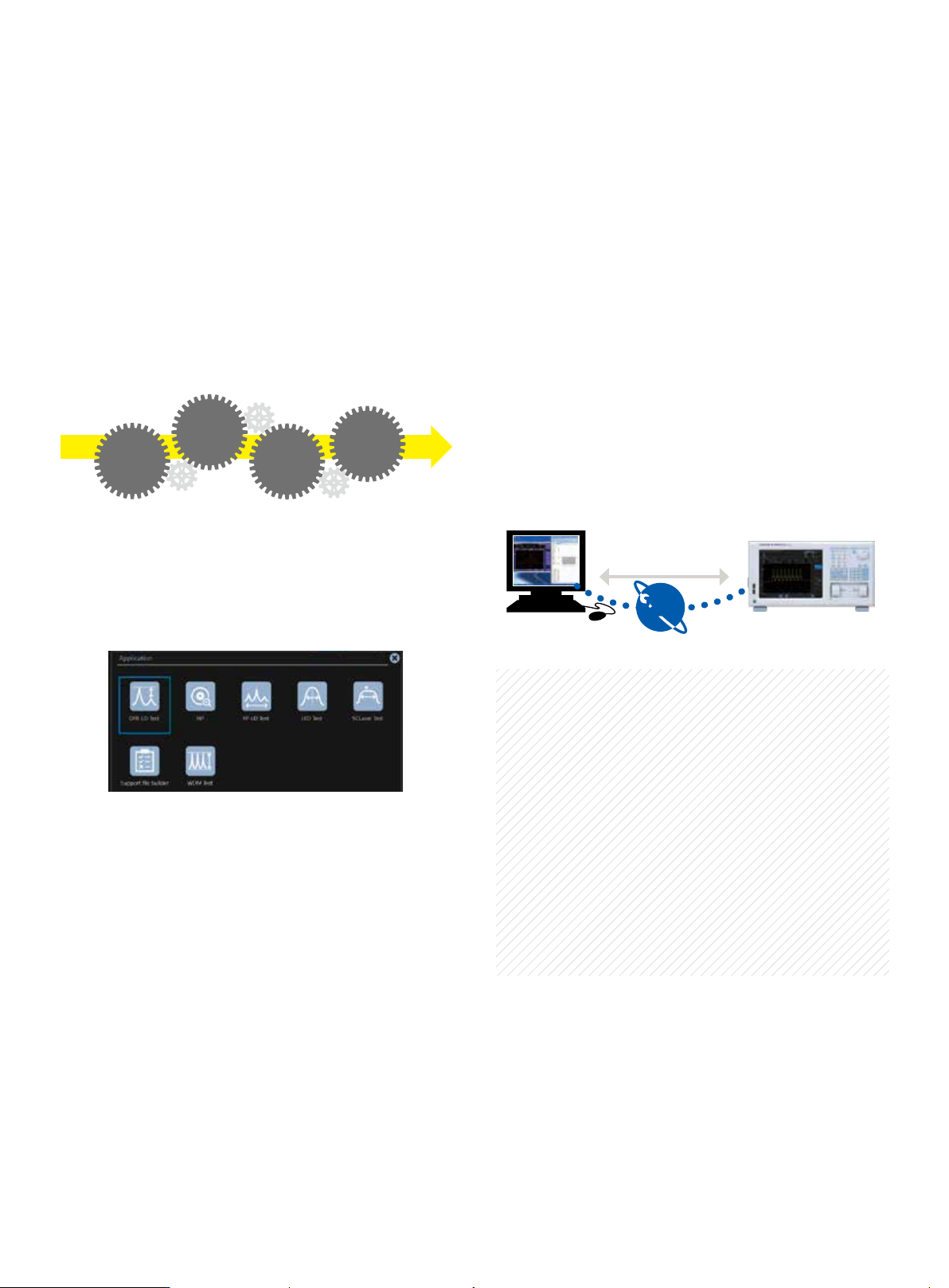

DUT向导测试APP简化测试过程*
应用(APP)模式将多功能OSA转变为测试器件(DUT)专用仪
器。APP模式提供了一个DUT专用用户界面，引导用户从配置
设置直至测试结果输出，用户无需了解各种OSA设置。
设置
条件
测试应用基本过程
运行
测试
分析
光谱
输出
结果
AQ6370系列预装了几个基本应用，如WDM测试、DFB-LD测
试和FP-LD测试。此外，可以从横河网站上下载应用，并添加
到AQ6370系列上使用。
*AQ6377除外
TCP/IP
网络
TCP/IP
网络
OSA Viewer
远程控制&
文件传输
连接到LAN的AQ637x
OSA Viewer
建立自动化测试系统*
由于内置了宏编程功能，AQ6370系列中的机型都可以执行自
动测量并通过它们的远程接口控制外部设备。
*1
通过GP-IB、RS-232
*2
和以太网端口，可以在PC上使用标准
SCPI兼容命令或专用AQ6317兼容命令来对仪器进行远程控
制。另有LabVIEW
®
驱动程序可供使用。
*1: AQ6377除外
*2: 仅限AQ6377
APP菜单窗口
实时远程控制
OSA Viewer是一个软件包，不但可以用它将仪器屏幕
上显示的内容复制到PC上，还可以在PC上执行以下操
作:
• 远程控制和操作
• 显示、分析并传输仪器采集到的数据
OSA Viewer可以帮助以下人员:
• 生产经理: 可以远程操作仪器并在办公室内收集测量
结果，无需赶到实际生产线上。
• 服务工程师: 可以帮助客户或同事预先设置仪器，或
者调整要测试的器件和系统。
