AQ6370系列
17
AQ6374E
AQ6374E
覆盖从可见光到通信波长的宽范围OSA
特点
波长范围: 350 ~ 1750nm
8种波长分辨率设置: 0.05 ~ 10nm
可以让用户根据被测器件/系统选择最佳值。
超宽可测功率范围: -80 ~ +20dBm
适合测量不同应用领域使用的高功率源和低功率源。
波长精度: ±0.05nm
通过内置或外部参考光源可以进行波长校准。
动态范围: 60dB
颜色分析功能
规格
项目 规格
波长范围
*1
350 ~ 1750nm
跨度
*1
0.5nm ~ 1400nm (全范围跨度)，0nm
波长精度
*1、*2、*5
±0.05nm (633nm) (使用633nm He-Ne激光器对波长进
行校准后。)、±0.05nm (1523nm)、±0.20nm (全波长
范围)
波长重复性
*1、*2、*5
±0.015nm (1分钟)
波长分辨率设置
*1、*2
0.05、0.1、0.2、0.5、1、2、5、10nm
最小采样分辨率
*1
0.002nm
采样点数 101 ~ 200001、AUTO
功率灵敏度设置 NORM_HOLD、NORM_AUTO、NORMAL、MID、
HIGH1、HIGH2和HIGH3
大动态测量模式 SWITCH (灵敏度: MID、HIGH1-3)
功率灵敏度
*2、*3、*6
-80dBm (900 ~ 1600nm)、
-70dBm (400 ~ 900nm)、
(灵敏度: HIGH3)
最大安全输入功率
*2、*3
+20dBm (550 ~ 1750nm)、
+10dBm (400 ~ 550nm) (总输入功率)
功率精度
*2、*3、*4
±1.0dB (1550nm，输入功率: -20dBm，
灵敏度: HIGH1-3)
功率线性度
*2、*3
±0.2dB (输入功率: -40 ~ 0dBm，灵敏度: HIGH1-3)
偏振相关性
*2、*3、*4
±0.15dB (1550nm)
动态范围
*1、*2、*8
60dB (峰值±1.0nm，分辨率: 0.05nm、633nm/1523nm)
适用光纤 SM (9.5/125)、MM（GI 50/125、GI 62.5/125、
大芯径：最大800μm）
光连接器 光输入:
需要AQ9447 ( ) 连接适配器(选件)。
校准输出:
需要AQ9441 ( ) 连接适配器(选件)。
( ): 连接器类型FC或SC
内置校准光源 波长参考源(用于光轴对准调节和波长校准)
扫描时间
*1、*6、*7
NORM_ AUTO: 0.5s，NORMAL: 1s，MID: 2s
HIGH1: 5s
预热时间 至少1小时(预热后，需要内置光源进行光轴对准调
节。)
*1: 横轴刻度: 波长显示模式
*2: 使用9.5/125μm单模光纤，使用内置参考光源进行光轴对准调节后，未使用净化气
体时。
*3: 纵轴刻度: 绝对值功率显示模式、分辨率设置: ≥0.2nm
*4: 使用9.5/125μm单模光纤(IEC60793-2定义的B1.1型，PC抛光，模场直径: 9.5µm，
NA: 0.104 ~ 0.107)。
*5: 分辨率设置: 0.05nm
*6: 脉冲光测量模式: OFF。
*7:
跨度: ≤100nm (570 ~ 580nm和900 ~ 1080nm除外)，采样点数: 1001，平均次数: 1。
*8
:
大动态测量模式: SWITCH，纤芯尺寸: SMALL
AQ6374E覆盖了350 ~ 1750nm的宽范围波长，包括可见光(380 ~ 780nm)和通信领域。

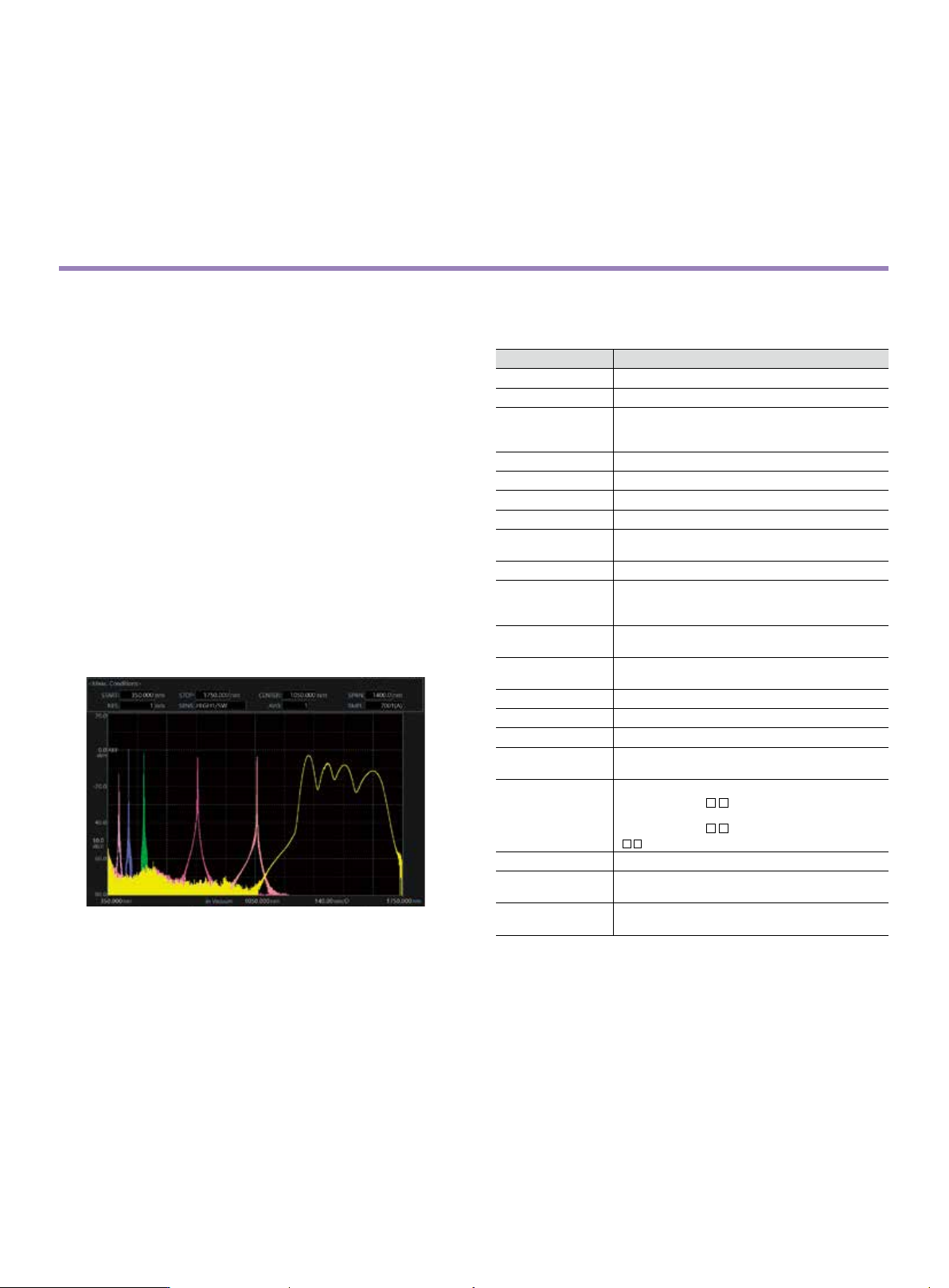

激光和宽带光源(5个FP-LD和SLD光源)的测量实例
AQ6370系列
18
AQ6375E
AQ6375E
(
2μm
)
覆盖SWIR区域的长波长OSA
特点
适用于各种应用的三种机型系列
除了具有高测量性能的标准机型外，此系列还包括用于测量宽
带光源的扩展机型和用于产线的限制型机型。
波长范围：1000 ~ 2500nm*
*用于扩展机型AQ6375E-20
6种波长分辨率设置：0.05 ~ 2nm*
可以让用户根据被测器件/系统选择合适数值。
*AQ6375E-01有4种分辨率设置
超宽可测功率范围：-70 ~ +20dBm
适用于测量大功率源和小功率源，以适应各种应用。灵敏
度：HIGH1-3*仅为大动态模式。
*AQ6375E-01为HIGH1-2
波长精度：±0.05nm
由于采用内置校准功能和波长参考光源，维护非常方便。
动态范围：55dB
SMSR
55.70 dB
2010.42 nm

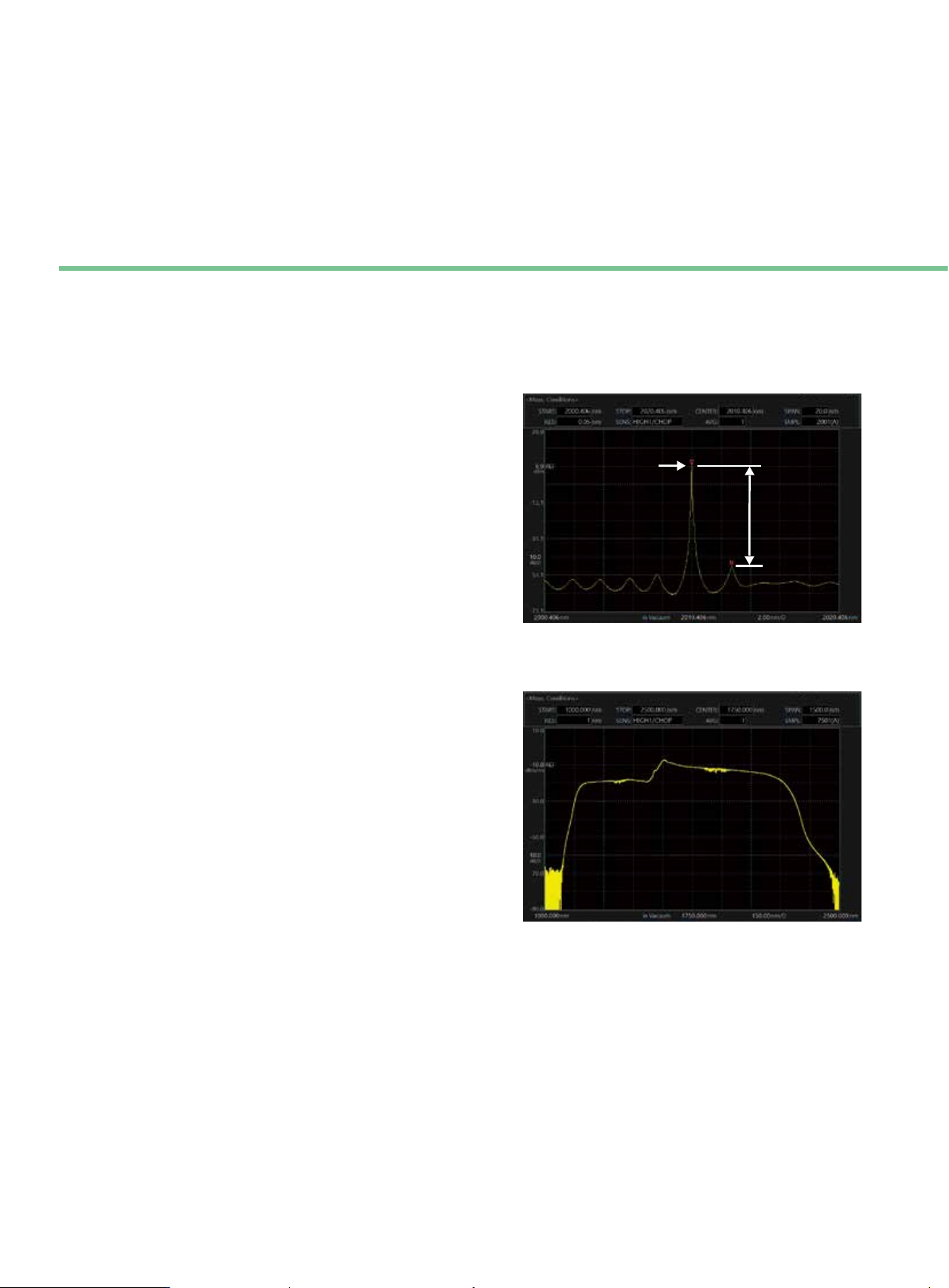

针对2010nm DFB-LD的测量实例
（分辨率：0.05nm，跨度：20nm）
2µm超连续光谱光源的测量实例(使用扩展机型)
AQ6375E不但覆盖NIR区域，也覆盖SWIR区域，用于环境检测和医疗应用。
AQ6370系列
19
AQ6375E
规格
项目 规格
型号代码 标准机型(-10) 扩展机型(-20) 限制型机型(-01)
波长范围
*1
1200 ~ 2400nm 1000 ~ 2500nm 1200 ~ 2400nm
跨度
*1
0.5nm ~ 1200nm (全范围跨度)、0nm 0.5nm ~ 1500nm (全范围跨度)、0nm 0.5nm ~ 1200nm (全范围跨度)、0nm
波长精度
*1、*2、*5
±0.05nm (1520 ~ 1580nm)、
±0.1nm (1580 ~ 1620nm)、±0.5nm (全波长范围)
±0.1nm (1520 ~ 1620nm))、
±0.5nm (全波长范围)
波长重复性
*1、*2
±0.015nm (1分钟)
波长分辨率设置
*1、*2
0.05、0.1、0.2、0.5、1和2nm 0.1、0.2、0.5和1nm
最小采样分辨率
*1
0.002nm
采样点数 101 ~ 200001、AUTO
功率灵敏度设置 NORM_HOLD、NORM_AUTO、NORMAL、MID、HIGH1、HIGH2和HIGH3
(HIGH1-3中仅为大动态测量模式(/CHOP))
NORM_HOLD、NORM_AUTO、NORMAL、
MID、HIGH1和HIGH2
(HIGH1-2中仅为大动态测量模式(/CHOP))
功率灵敏度
*2、*3、*6
-70dBm (1800 ~ 2200nm)、
-67dBm (1500 ~ 1800nm、2200 ~ 2400nm)、
-62dBm (1300 ~ 1500nm) (灵敏度：HIGH3)
-65dBm (1800 ~ 2200nm)、
-62dBm (1500 ~ 1800nm、2200 ~ 2400nm)、
-57dBm (1300 ~ 1500nm) (灵敏度：HIGH2)
最大输入功率
*2、*3
+20dBm (每通道、全波长范围)
最大安全输入功率
*2、*3
+25dBm (总输入功率)
功率精度
*2、*3、*4、*8
±1.0dB
(1550nm，输入功率：-20dBm，灵敏度：MID、HIGH1-3）
±1.0dB
(1550nm，输入功率：-20dBm，
灵敏度：MID、HIGH1-2)
功率线性度
*2、*3
±0.05dB
(输入功率：-30 ~ +10dBm，灵敏度：HIGH1-3)
±0.05dB
(输入功率：-30 ~ +10dBm，
灵敏度：HIGH1-2)
偏振相关性
*2、*3、*8
±0.1dB (1550nm)
动态范围
*1、*2
45dB (峰值±0.4nm，分辨率：0.05nm)，
55dB (峰值±0.8nm，分辨率：0.05nm)
(1523nm，灵敏度：HIGH1至3)
40dB (峰值±0.5nm，分辨率：0.1nm)
(1523nm，灵敏度：HIGH1-2)
适用光纤 SM (9.5/125)、MM (GI 50/125、GI 62.5/125、大芯径：最大400μm）
光连接器 类型FC (光输入，校准输出）
内置校准光源 波长参考源 (用于光轴对准调节和波长校准)
扫描时间
*1、*6、*7
NORM_AUTO：0.5秒，NORMAL：1秒，MID：2秒，HIGH1：20秒
预热时间 至少1小时 (预热后，需要内置光源进行光轴对准调节。)
*1：横轴刻度：波长显示模式。
*2：使用9.5/125μm单模光纤，预热2小时后，使用内置参考光源进行光轴对准调节后，未使用净化气体时。
*3：纵轴刻度：绝对值功率显示模式，分辨率设置：≥0.1nm。
*4：使用9.5/125μm单模光纤（IEC60793-2定义的B1.1型，PC抛光，模场直径：9.5μm，NA：0.104 ~ 0.107。）
*5：用内置参考光源执行波长校准后，采样分辨率：≤0.003nm，灵敏度：MID、HIGH1-3。（MID、HIGH1，限制型机型为2）
*6：脉冲光测量模式：OFF。
*7：跨度：≤100nm，采样点数：1001，平均次数：1。
*8：分辨率设为0.1nm时，温度条件变为23±3°C。
