Betriebssicherheit EGB-Richtlinien 2.5.3 Versenden von EGB-Baugruppen 26 Bedienungsanleitung SIPLACE WPC5/WPC6
Betriebssicherheit
2.5.1 Handhabung von EGB-Baugruppen EGB-Richtlinien
Bedienungsanleitung SIPLACE WPC5/WPC6 25
2.5
2.5 EGB-Richtlinien
EGB-Richtlinien
2.5.1
2.5.1 Handhabung von EGB-Baugruppen
Handhabung von EGB-Baugruppen
Grundsätzlich gilt, dass elektronische Baugruppen nur dann berührt werden sollten, wenn dies wegen
daran vorzunehmender Arbeiten unvermeidbar ist. Fassen Sie dabei Flachbaugruppen auf keinen Fall
so an, dass dabei Bauelemente-Pins oder Leiterbahnen berührt werden.
Bauelemente dürfen nur berührt werden,
▪ wenn man über EGB-Armband ständig geerdet ist oder
▪ wenn man EGB-Schuhe oder EGB-Schuherdungsschutzstreifen in Verbindung mit einem EGB-Bo
-
den trägt.
Vor dem Berühren einer elektronischen Baugruppe muss der eigene Körper entladen werden. Dies kann
in einfachster Weise dadurch geschehen, dass unmittelbar vorher ein leitfähiger, geerdeter Gegenstand
berührt wird (beispielsweise metallblanke Schaltschrankteile, eine Wasserleitung usw.).
Bringen Sie Baugruppen nicht mit aufladbaren und hochisolierenden Stoffen in Berührung, z. B. Kunst
-
stoff-Folien, isolierende Tischplatten oder Bekleidungsteile aus Kunstfaser.
Legen Sie Baugruppen nur auf leitfähigen Unterlagen ab (Tisch mit EGB-Auflage, leitfähiger EGB-
Schaumstoff, EGB-Verpackungsbeutel, EGB-Transportbehälter).
Bringen Sie Baugruppen nicht in die Nähe von Datensichtgeräten, Monitoren oder Fernsehgeräten. Hal
-
ten Sie zum Bildschirm einen Mindestabstand von > 10 cm ein.
2.5.2
2.5.2 Messen und Ändern an EGB-Baugruppen
Messen und Ändern an EGB-Baugruppen
An den Baugruppen darf nur dann gemessen werden, wenn
▪ das Messgerät geerdet ist (z. B über Schutzleiter) oder
▪ vor dem Messen bei potentialfreiem Messgerät der Messkopf kurzzeitig entladen wird (z. B. metall
-
blankes Steuerungsgehäuse berühren).
► Verwenden Sie nur einen geerdeten Lötkolben, wenn Sie löten.
2.5.3
2.5.3 Versenden von EGB-Baugruppen
Versenden von EGB-Baugruppen
► Bewahren Sie Baugruppen und Bauelemente grundsätzlich in leitfähiger Verpackung (z. B. metalli
-
sierten Kunststoffschachteln oder Metallbüchsen) auf bzw. versenden Sie diese auch in leitfähiger
Verpackung.
► Sind Verpackungen nicht leitend, müssen Sie die Baugruppen vor dem Verpacken leitend umhüllen.
Verwenden Sie dazu beispielsweise leitfähigen Schaumgummi, EGB-Beutel, Haushalts-Alufolie
oder Papier - unter keinen Umständen aber Kunststofftüten oder -folien.
► Achten Sie bei Baugruppen mit eingebauten Batterien darauf, dass die leitfähige Verpackung die
Batterieanschlüsse nicht berührt oder kurz schließt und decken Sie gegebenenfalls Anschlüsse zu
-
vor mit Isolierband oder Isoliermaterial ab.
Betriebssicherheit
EGB-Richtlinien 2.5.3 Versenden von EGB-Baugruppen
26 Bedienungsanleitung SIPLACE WPC5/WPC6
Technische Daten des Moduls
Übersicht WPC5/WPC6
Bedienungsanleitung SIPLACE WPC5/WPC6 27
3
3 Technische Daten des Moduls
Technische Daten des Moduls
Die Technischen Daten des WPC5 sind grundsätzlich identisch mit den technischen Daten des WPC6.
Unterschiede werden explizit aufgeführt.
3.1
3.1 Übersicht WPC5/WPC6
Übersicht WPC5/WPC6

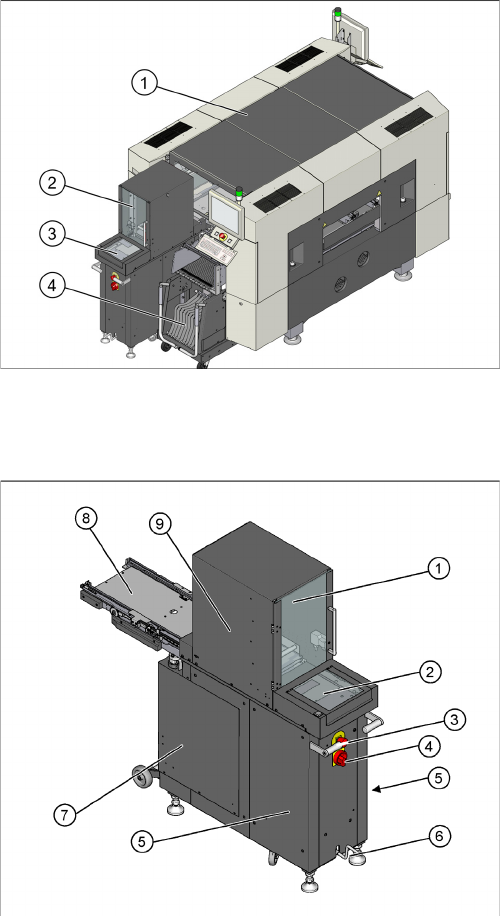

3.2
3.2 Baugruppenübersicht
Baugruppenübersicht
1. SIPLACE SX1/SX2
2. WPC6
3. Non-Stop Modul (nur WPC6)
4. BE-Wagen mit 30 Spuren
1. Schutztüre
2. Non-Stop Modul (nur bei WPC6)
3. NOT-HALT-Taster
4. Hauptschalter
5. Schutzabdeckungen über der Stromversorgung
6. Kurbel zum Anheben oder Absenken des Fahrge
-
stells
7. Schutzabdeckungen über der Hubmechanik (Turm)
8. Zuführachse mit Flächenmagazinträger
9. Abdeckung über dem Antrieb der Zuführachse
