Aufstellen und Inbetriebnahme WPC von 900 auf 930mm Höhe verste llen 4.2.4 Abdocken des WPC5/WP C6 38 Bedienungsanleitung SIPLACE WPC5/WPC6 ► Lösen Sie alle vier Konterschrauben mit SW 17 (1 ) komplett, da der WPC vo n 9…
Aufstellen und Inbetriebnahme
4.2.4 Abdocken des WPC5/WPC6 WPC von 900 auf 930mm Höhe verstellen
Bedienungsanleitung SIPLACE WPC5/WPC6 37
Entfernen des WPC5/WPC6
► Öffnen Sie die Maschinenabdeckungen vom entsprechenden BE-Tisch.
► Fahren Sie den BE-Wagen aus der Maschine heraus.
► Befestigen Sie die Sechskantwelle (Kurbel) am Hubmechanismus des WPC und drehen Sie im
Uhrzeigersinn, um den WPC5/WPC6 anzuheben.
► Hören Sie auf, im Uhrzeigersinn zu drehen, wenn genug Freiraum vorhanden ist, um die
WPC5/WPC6 Einheit von der Maschine wegzuziehen. Der Zuführmechanismus darf sich nirgends
verfangen!
► Entfernen Sie nun den WPC5/WPC6.
Transport des WPC5
► Mit der Hubachse in der untersten Position (Transportposition) kann der WPC5/WPC6 auf ebenen
Böden verschoben werden.
► Für den Transport auf einem Hubwagen Drehen Sie Bitte IMMER das Fahrgestell GANZ nach oben.
Falls dies nicht geschieht lastet das WPC Gewicht auf der Hubspindel des Fahrgestells und die
Spindel verbiegt sich.
4.3
4.3 WPC von 900 auf 930mm Höhe verstellen
WPC von 900 auf 930mm Höhe verstellen

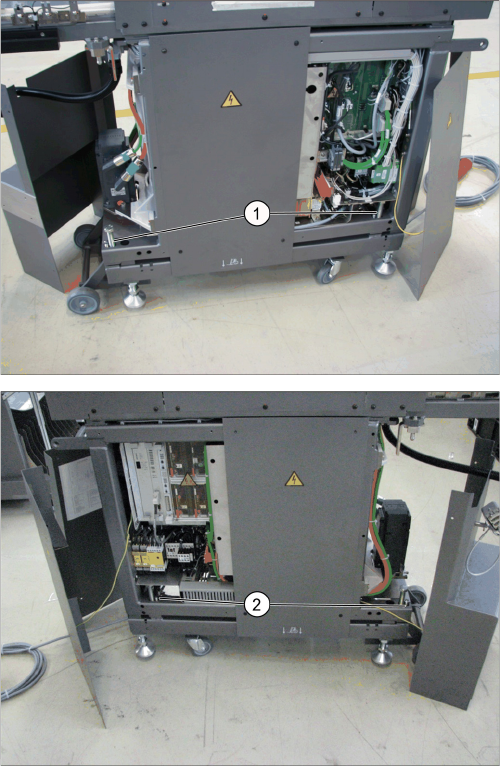

► Schrauben Sie die Verkleidung ab, um an die vier
Verstellschrauben (1) und vier Konterschrauben (2)
zu gelangen.
▪ Verstellen Sie die Konterschrauben mit
einem SW 17.
▪ Verstellen Sie die Verstellschrauben mit
einem SW 24.
Aufstellen und Inbetriebnahme
WPC von 900 auf 930mm Höhe verstellen 4.2.4 Abdocken des WPC5/WPC6
38 Bedienungsanleitung SIPLACE WPC5/WPC6
► Lösen Sie alle vier Konterschrauben mit SW 17 (1)
komplett, da der WPC von 900 auf 930mm hochge
-
schraubt werden muss.
► Lösen Sie die vier Konterschrauben beim Runter
-
schrauben entsprechend.
⇨ Nachdem die Konterschrauben gelöst sind,
können Sie durch Eindrehen der Verstellschrau
-
ben den WPC anheben.
► Schrauben Sie den WPC mit den vier Verstellschrau
-
ben mit einem SW 24 (1) gleichmäßig von 900 auf
930mm hoch.
► Achten Sie darauf, alle vier gleichmäßig zu verstel
-
len!
Aufstellen und Inbetriebnahme
4.2.4 Abdocken des WPC5/WPC6 WPC von 900 auf 930mm Höhe verstellen
Bedienungsanleitung SIPLACE WPC5/WPC6 39
► Drehen Sie die Verstellschrauben aus, bis der WPC auf den Klötzen aufliegt.
► Drehen Sie die vier Konterschrauben durch das Untergestell hindurch an das Oberteil wieder ein.
▪ Bei 900mm Höhe beträgt der Abstand 20mm.
▪ Für 930mm Höhe muss der Abstand 50mm betragen.
Mit Hilfe von vier Distanzklötzen (je 50mm Höhe) (1) kann
das Verstellen auf 930mm vereinfacht werden.
► Legen Sie die vier Distanzklötze ein. Achten Sie dar
-
auf, dass die Klötze genug Spiel haben um sie später
wieder entfernen zu können.
HINWEIS
Verstellschraube
Die Verstellschraube darf nicht zu weit herausgedreht werden, sie muss ebenfalls aufliegen.
