Einleitung 1.2.1 Allgemeines Modulbeschreibu ng Bedienungsanleitung SIPLACE WPC5/WPC6 9 1.2.1.2 1 . 2 . 1 . 2 F u n k t io n s a b la u f Funktionsablauf Funktionsablauf Legende 1. Die Hubachse des Magazinspeichers posit…
Einleitung
Modulbeschreibung 1.2.1 Allgemeines
8 Bedienungsanleitung SIPLACE WPC5/WPC6
1.2
1.2 Modulbeschreibung
Modulbeschreibung
1.2.1
1.2.1 Allgemeines
Allgemeines
Der Einsatz von Flatpack-IC gewinnt in der Fertigung von Flachbaugruppen eine immer größer werden
-
de Bedeutung. Diese Bauelemente werden mittlerweile fast ausschließlich in Flächenmagazinen bereit
-
gestellt. Der Platzbedarf von Flächenmagazinen ist allerdings im Vergleich zur Bauelementedichte
relativ groß. Zudem müssen aufgrund der geringen Bauelemente-Kapazität die Flächenmagazine häufig
gewechselt werden, wobei bei manuellem Wechsel der Bestückvorgang unterbrochen werden muss.
Durch den Einsatz eines SIPLACE® Wafflepack Changer entsteht beim Speichern und automatischen
Wechseln der Flächenmagazine kein unnötiger Zeitverlust. Durch einen wahlfreien programmierbaren
Zugriff auf bis zu 28 Flächenmagazinträger vergrößert sich außerdem das Angebot an bereitgestellten
Bauelementen.
Der Wafflepack Changer stellt Flatpack-IC in Flächenmagazinen bereit, sodass beim Speichern und au
-
tomatischen Wechseln der Flächenmagazine unnötiger Zeitverlust vermieden wird. Durch einen wahl
-
freien programmierbaren Zugriff auf bis zu 28 Flächenmagazine vergrößert sich außerdem das Angebot
an bereitgestellten Bauelementen.
Der Wafflepack Changer besitzt ein integriertes Fahrgestell und lässt sich leicht an andere Stellplätze
verfahren. Er wird mit der für die Automaten realisierten Leiterplatten-Transporthöhe ausgeliefert, lässt
sich aber auch mit wenigen Handgriffen an die Leiterplatten-Transporthöhen von 900, 930 und 950 mm
anpassen.
1.2.1.1
1.2.1.1 Prinzip des Wafflepack Changer
Prinzip des Wafflepack Changer
Mit dem Wafflepack Changer ist es möglich, bis zu 28 Flächenmagazinträger zu speichern und voll
-
automatisch zu wechseln. Die Flächenmagazinträger (Ebene) für die Flächenmagazine sind anstei
-
gend, von unten nach oben, durchnummeriert (1 - 28).
Der Magazinspeicher verfährt in vertikaler Richtung, bis die gewählte Ebene im Verfahrbereich der
Zuführachse liegt. Die Zuführachse greift dann den Flächenmagazinträger aus der Ebene und transpor
-
tiert den Flächenmagazinträger in den Zugriffsbereich des Bestückkopfes.
Die nachstehende Abbildung zeigt das Prinzip des Wafflepack Changer.
Legende
1. Magazinspeicher
2. Hubachse
3. Flächenmagazinträger
4. Zuführachse
Einleitung
1.2.1 Allgemeines Modulbeschreibung
Bedienungsanleitung SIPLACE WPC5/WPC6 9
1.2.1.2

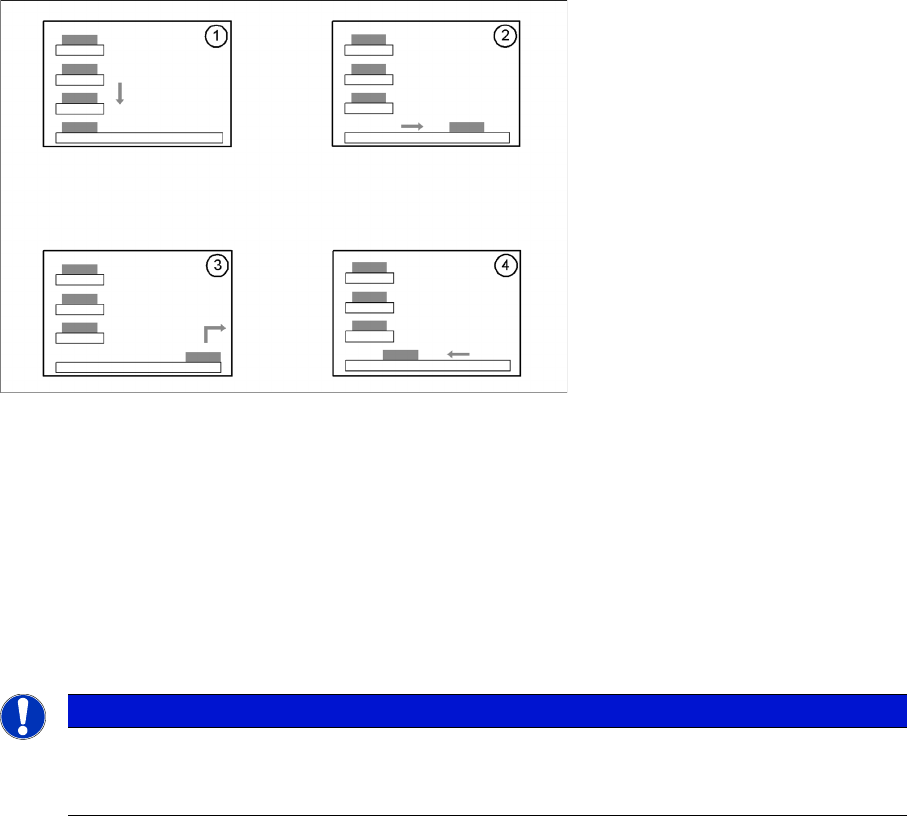

1.2.1.2 Funktionsablauf
Funktionsablauf
Funktionsablauf
Legende
1. Die Hubachse des Magazinspeichers positioniert den gewählten Flächenmagazinträger in Höhe der
horizontalen Zuführachse.
2. Der Flächenmagazinträger wird in den Abholbereich des Bestückkopfes transportiert.
3. Die Bauelemente werden entnommen.
4. Der Flächenmagazinträger wird wieder in den Magazinspeicher gefahren.
In der Rüstung sind Flächenmagazine mit den zugehörigen Bauelementen definiert. Nach dem Konver
-
tieren der Rüstung führt der Magazinspeicher einen Referenzlauf durch.
Die Lage der Flächenmagazinträger im Magazinspeicher und der Bestückinhalt der
Flächenmagazinträger wird in die Rüstung eingetragen.
HINWEIS
Bestückablauf unterbrochen
Wird der Bestückablauf unterbrochen und der Wafflepack Changer dabei abgeschaltet, bleiben
die Rüstung und der aktuelle Füllstand gespeichert.
Einleitung
Modulbeschreibung 1.2.2 Seriennummer des Moduls
10 Bedienungsanleitung SIPLACE WPC5/WPC6
1.2.2
1.2.2 Seriennummer des Moduls
Seriennummer des Moduls
1.2.3
1.2.3 EU-Konformitätserklärung
EU-Konformitätserklärung
Das nachfolgend beschriebene Produkt/Gerät stimmt überein mit den Vorschriften und Normen der mit
-
gelieferten EU-Konformitätserklärung.
Hersteller:
ASM Assembly Systems GmbH & Co. KG
Rupert-Mayer-Strasse 44
81379 München
Germany
1.2.4
1.2.4 Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung
Das Produkt darf nur für die in den Katalogen und den technischen Beschreibungen vorgesehenen
Einsatzfälle, d. h. zum Bestücken von SMD-Bauelementen, und nur in Verbindung mit von SIPLACE
empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
Bei nicht bestimmungsgemäßem Gebrauch übernimmt SIPLACE keine Haftung für eventuell auftreten
-
de Schäden und keine Garantie für einwandfreies und funktionsgemäßes Arbeiten der Komponenten.

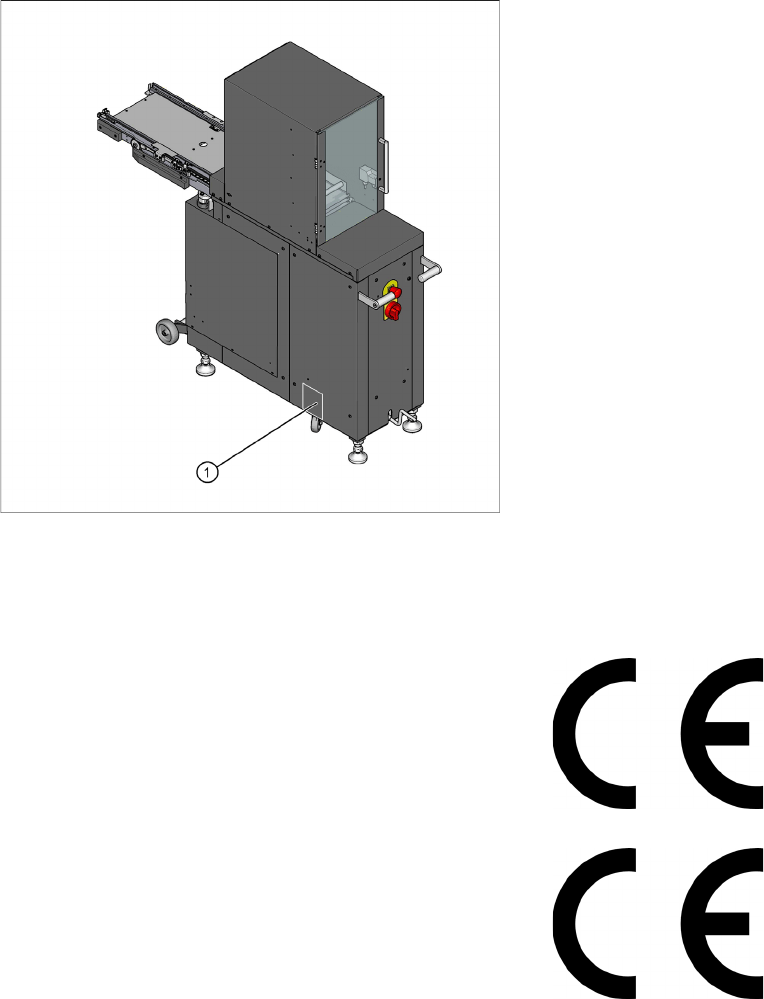

Die Seriennummer des WPC5/WPC6 befindet sich auf
dem Typenschild (1).
Fabrikat Waffle Pack Changer -
Flächenmagazinwechsler
Typ WPC5
Artikel-Nr: 00119827-xx
Fabrikat Waffle Pack Changer -
Flächenmagazinwechsler
Typ WPC6
Artikel-Nr: 00119828-xx
