Aufgaben für das Bedienpersonal 5.5.2 Funktionen des WPC5 Funktionen am Stationsrechner ( SR703.xx) Bedienungsanleitung SIPLACE WPC5/WPC6 47 5.5.2.2 5 . 5 . 2 . 2 E in z e lf u n k t io n e n " W P C " Einzelfu…
Aufgaben für das Bedienpersonal
Funktionen am Stationsrechner (SR703.xx) 5.5.2 Funktionen des WPC5
46 Bedienungsanleitung SIPLACE WPC5/WPC6
5.5.2
5.5.2 Funktionen des WPC5
Funktionen des WPC5
5.5.2.1

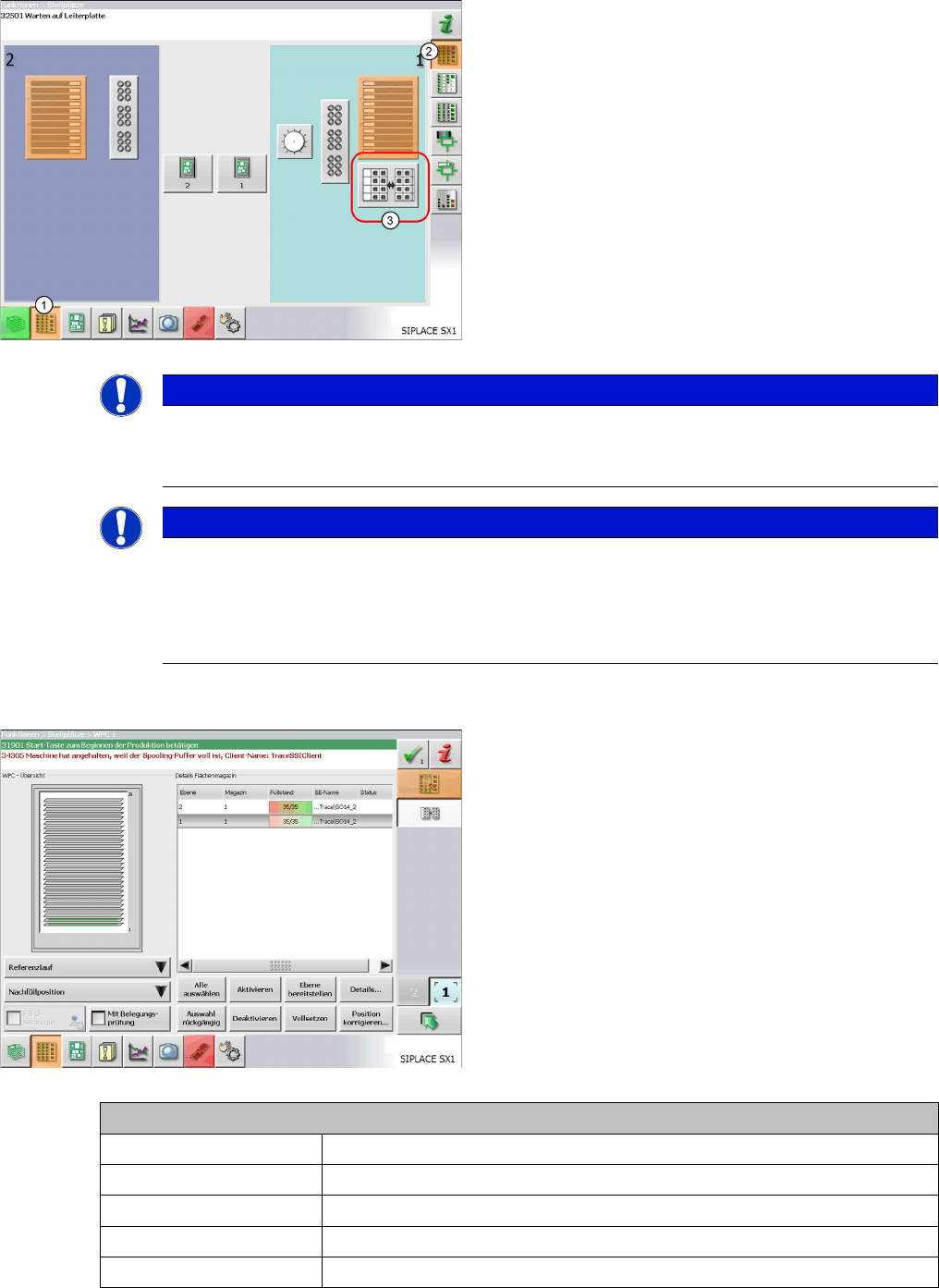

5.5.2.1 Ansicht "WPC"
Ansicht "WPC"
► Klicken Sie in der Symbolleiste der Grundansicht das
Symbol (1) für die Funktion Förderer, Stellplätze…
an.
► Klicken Sie das Symbol (2). Die Bedienoberfläche
wird auf die Ansicht Funktionen > Stellplätze > WPC
umgeschaltet.
► Klicken Sie das Symbol (3) für den WPC5 auf dem je
-
weiligen Stellplatz (hier Stellplatz 1) an.
Die Ansicht Funktionen > Stellplätze > WPC für den
gewählten Stellplatz wird angezeigt.
HINWEIS
WPC-Symbol
Das Symbol für den WPC5 auf dem jeweiligen Stellplatz wird nur angezeigt, wenn dort ein
WPC5 vorhanden ist.
HINWEIS
Grundansicht
Wenn eine Rüstung für einen WPC5 vorhanden ist, wird diese in der Grundansicht in der Ab
-
bildung für den jeweiligen WPC5 symbolisch dargestellt.
Wenn Sie darauf klicken, wird die Ansicht WPC sofort für den WPC5 auf dem gewählten Stell
-
platz geöffnet.
Details Flächenmagazin
Ebene 1 bis 28.
Magazin Nummer des Flächenmagazins.
Füllstand Anzahl der Bauelemente, die sich noch im Flächenmagazin befinden.
BE-Name Bezeichnung des im Flächenmagazin gerüsteten Bauelementes.
Status Zustand bzw. Füllstand des Flächenmagazins.
Aufgaben für das Bedienpersonal
5.5.2 Funktionen des WPC5 Funktionen am Stationsrechner (SR703.xx)
Bedienungsanleitung SIPLACE WPC5/WPC6 47
5.5.2.2
5.5.2.2 Einzelfunktionen "WPC"
Einzelfunktionen "WPC"
► Klicken Sie in der Symbolleiste der Grundansicht das Symbol für die Funktion Einzelfunktionen… (1)
an.
► Wählen Sie die Ansicht Einzelfunktionen > Subsysteme > WPC (2).
Funktionen
Referenzlauf Fährt die Hub- und Zuführachse in eine definierte Position
Nachfüllposition In Nachfüllposition fahren: Fährt in die Position, in der die
Flächenmagazinträger aller Ebenen ausgetauscht werden können. Aus
dem WPC können keine Bauelemente mehr abgeholt werden.
Nachfüllposition beenden: Fährt den kompletten WPC wieder in die Bear
-
beitungsstellung. Es können wieder Bauelemente abgeholt werden.
FIFO-Strategie Aktiviert: Sobald von einem Flächenmagazin auf einer Ersatzspur einmal
abgeholt wurde, wird es komplett geleert, bevor wieder auf die eigentliche
Spur zurückgegriffen wird.
Deaktiviert: Die Bauelemente werden verfahrwegoptimiert abgeholt.
Mit Belegungsprüfung Die vorhandenen Magazinträger werden mit den in der Rüstung angegebe
-
nen verglichen
Alle auswählen Alle Ebenen der ausgewählten Kassette werden selektiert.
Auswahl rückgängig Die aktuell ausgewählten Ebenen werden deselektiert
Aktivieren / Deaktivieren Je nachdem, in welchem Zustand sich die ausgewählte Kassette befindet,
können hier alle Magazine der Kassette zum Abholen in Betrieb genommen
bzw. außer Betrieb gesetzt werden.
Ebene bereitstellen Die Hubachse fährt die ausgewählte Ebene in die Position der Zuführachse
und der Flächenmagazinträger wird in die Bereitstellposition geschoben.
Vollsetzen Die maximale Anzahl der Bauelemente wird als aktueller Füllstand einge
-
tragen und das Magazin wieder in Betrieb genommen.
Details Öffnet ein Dialogfeld, in dem Sie die Daten für das ausgewählte
Flächenmagazin anpassen können.
Position korrigieren (nur ab Bedienebene „Service“ aktivierbar). Startet ein Dialogfeld zur ma
-
nuellen Korrektur der BE-Abholposition.
Aufgaben für das Bedienpersonal
Funktionen am Stationsrechner (SR703.xx) 5.5.2 Funktionen des WPC5
48 Bedienungsanleitung SIPLACE WPC5/WPC6
5.5.2.3
5.5.2.3 Rüstung "WPC"
Rüstung "WPC"
Funktionen
Hubachse in Serviceposition
fahren
Fährt die Hubachse zu der Position, an der Servicearbeiten am WPC
durchgeführt werden können.
Zuführachse in Servicepositi
-
on fahren
Fährt die Zuführachse zu der Position, an der Servicearbeiten am
WPC durchgeführt werden können.
In Transportposition fahren Fährt den WPC in eine definierte Transportstellung, so dass er gefahr
-
los transportiert werden kann.
Funktionen
Referenzlauf Fährt je nach Auswahl die Hub- und Zuführachse in eine definierte Po
-
sition.
Nachfüllposition Startet nach Auswahl im Aufklappmenü die Maschinenfunktion zum
Anfahren der Nachfüllposition für den gesamten WPC. Es wird in die
Position gefahren, in der die Flächenmagazinträger aller Ebenen aus
-
getauscht werden können.
Belegungsprüfung Startet die Maschinenfunktion zur Überprüfung der Magazinträger.
Anschließend wird die Lage der Flächenmagazin-Träger (Ebene) an
-
gezeigt. Fehlen Magazinträger, die laut Rüstung vorhanden sein
müssten, wird dies auch angezeigt.
Funktionen - Ebene
Ebene bereitstellen... Öffnet ein Dialogfenster zur Auswahl der Ebene, in der sich der zu
wechselnde Flächenmagazinträger befindet. Nach dem Bestätigen
der Auswahl mit Übernehmen wird die Maschinenfunktion zum Bereit
-
stellen der Ebene gestartet. Dabei fährt die Hubachse die ausgewählte
Ebene in die Position der Zuführachse und der zu wechselnde
Flächenmagazinträger wird dann in die Bereitstellposition geschoben.
Erweiterte Funktionen... Schaltet die Bildschirmanzeige zur zuletzt angezeigten Detailansicht
des WPC um.
Details für das ausgewählte Flächenmagazin
Magazin Nr. des ausgewählten Flächenmagazins.
Bauelement Bezeichnung des im Flächenmagazin gerüsteten
Bauelementes.
Gehäuseform Bezeichnung der Gehäuseform.
Fehlerliste (wird nur angezeigt, wenn ein Fehler
aufgetreten ist)
Kurzbeschreibung eines Fehlerfalles für das be
-
troffene Flächenmagazin.
